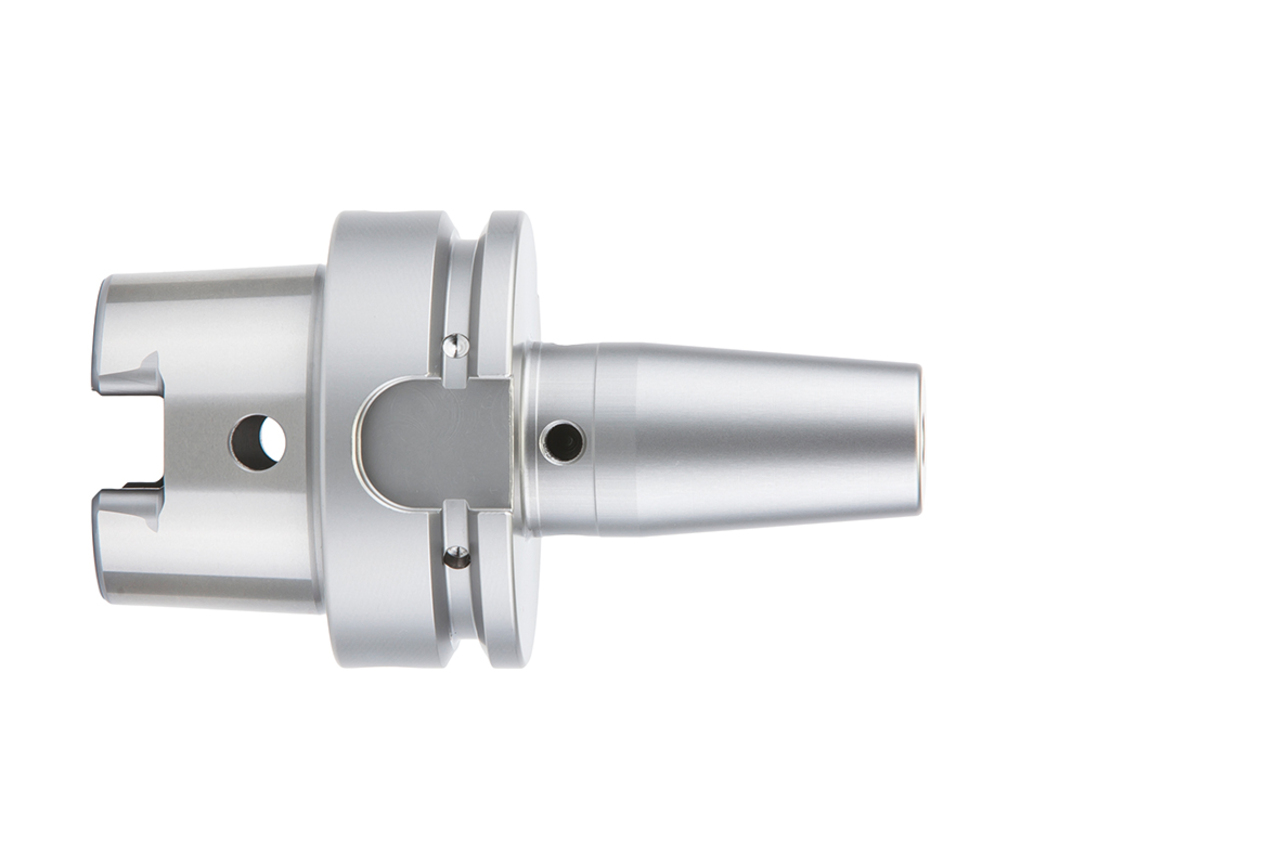

Thermo Chuck MTC, Standard

Aktion | 70€

Durchmesser d1 (mm)

25.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30261729

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

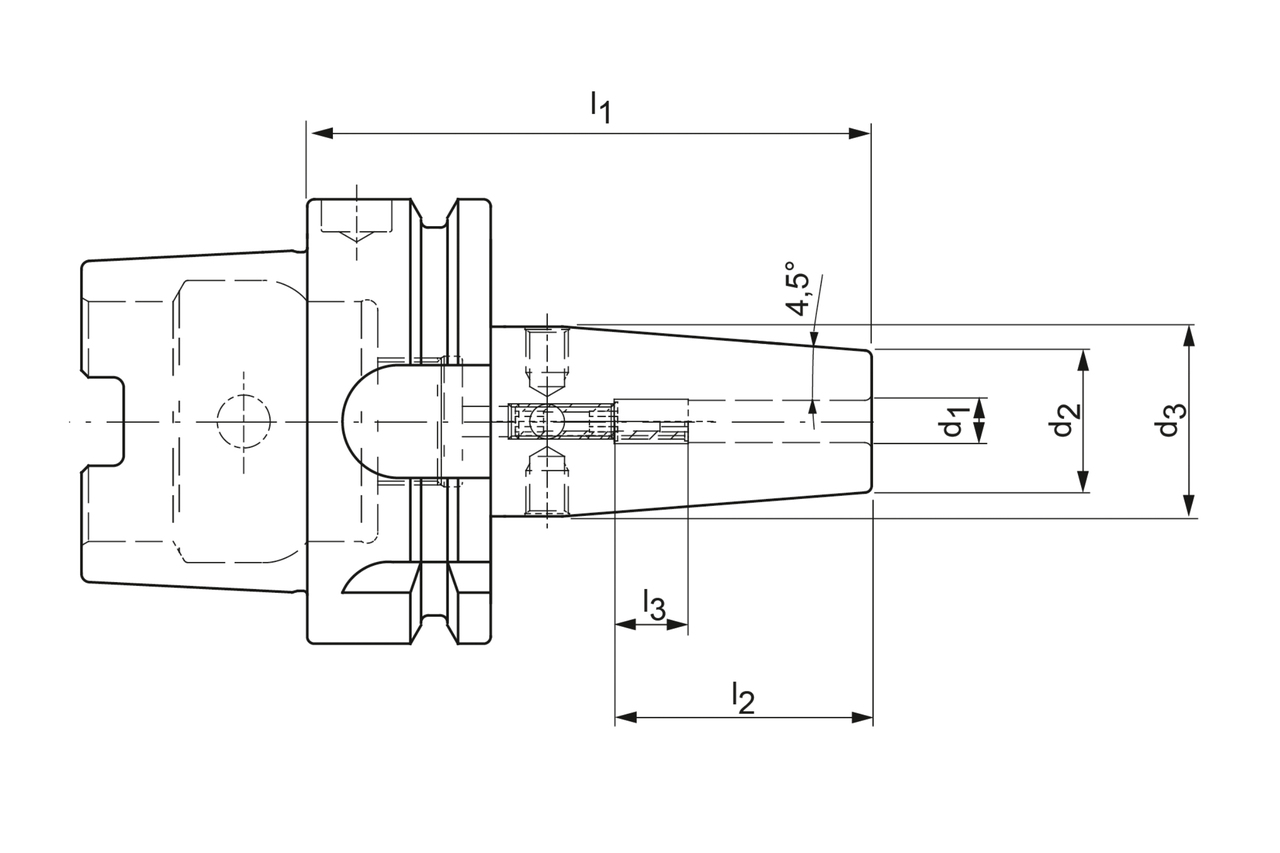

Technische Daten

Maschinenschnittstelle: HSK-A
Größe Maschinenschnittstelle: 63
Technologie: ThermoChuck
d1: 25 mm
d2: 44 mm
d3: 52.5 mm
l1: 115 mm
l2: 58 mm
l3: 10 mm
l4: 48 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CT

Downloads

Technische Zeichnung in dxf: 30261729_607435697-000-00-ED1.DXF
Technische Zeichnung in tif: 30261729_607435697-000-00-ED1.TIF
3D Hüllkontur in stp: 30261729_606944411-000-00-E43.STP
Technische Zeichnung in dxf: 30261729_606077435-000-01-ED1.DXF
Technische Zeichnung in tif: 30261729_606077435-000-01-ED1.TIF
