Thermo Chuck MTC, Standard

Aktion | 70€

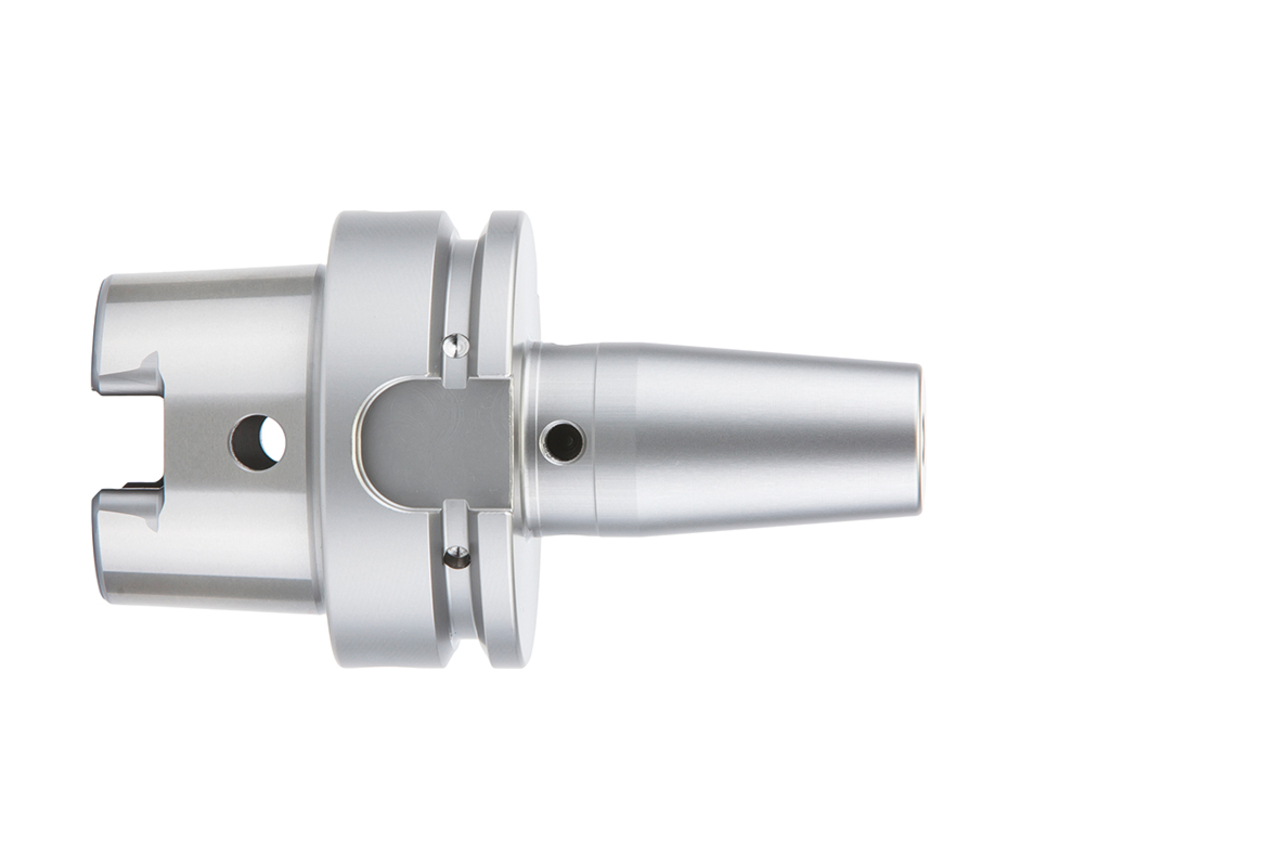

  • Produktbild Thermo Chuck MTC, Standard

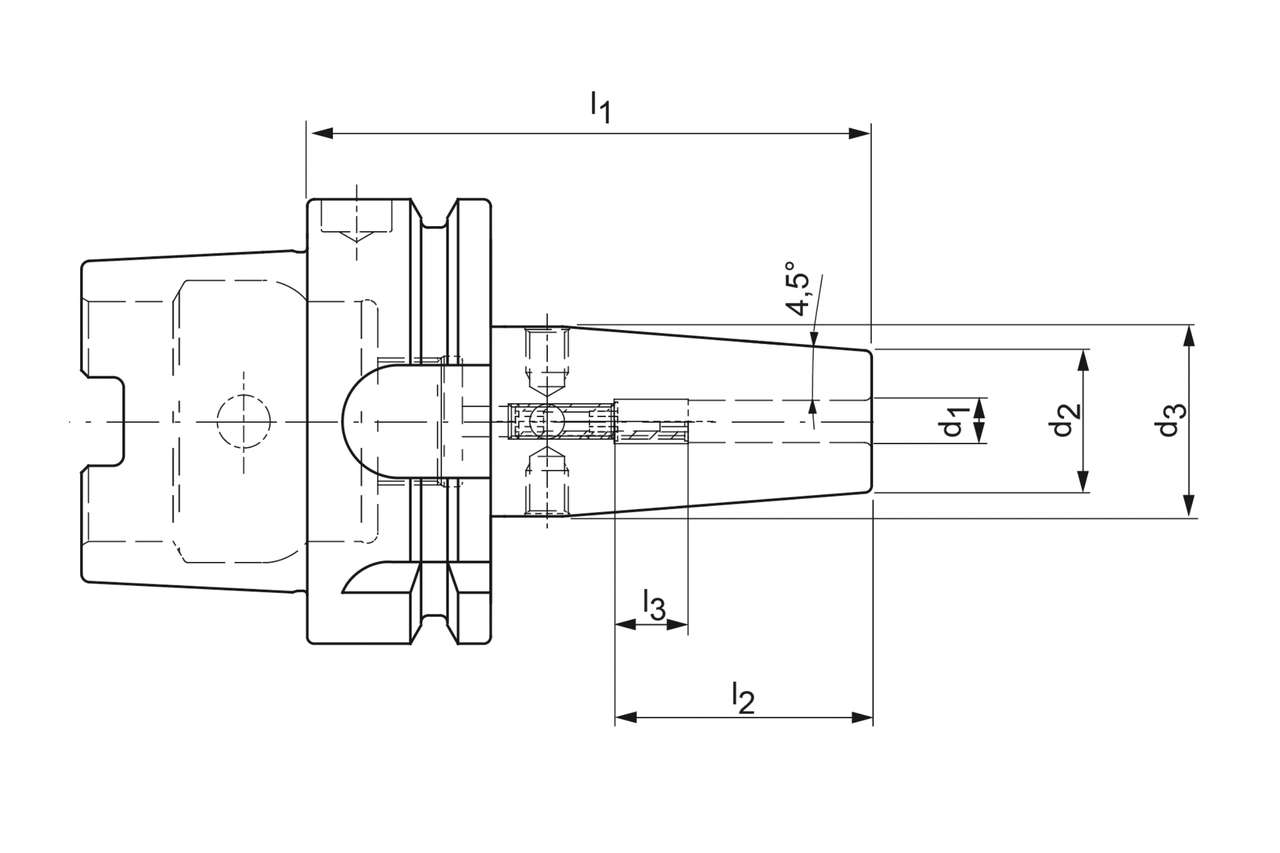

  • Produktzeichnung Thermo Chuck MTC, Standard

Durchmesser d1 (mm)

20.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30261728

Menge

Ihrem Warenkorb hinzugefügt

Unsere Produktempfehlung:

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
63
Technologie
ThermoChuck

d1

20   mm
d2
33   mm
d3
42   mm

l1

100   mm
l2
52   mm
l3
10   mm
l4
42   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CT
Spezifikation
MTC-HSK-A063-20-100-1-0-A

Downloads

Technische Zeichnung in dxf
30261728_607435692-000-00-ED1.DXF
Technische Zeichnung in tif
30261728_607435692-000-00-ED1.TIF
Technische Zeichnung in tif
30261728_606311524-000-00-ED1.TIF
Technische Zeichnung in dxf
30261728_606311524-000-00-ED1.DXF
3D Hüllkontur in stp
30261728_606404139-000-00-E43.STP
3D Hüllkontur in stp
30261728_606404139-000-00-e43.stp
Technische Zeichnung in dxf
30261728_606311524-000-00-ed1.dxf
Technische Zeichnung in tif
30261728_606311524-000-00-ed1.tif
