ThermoChuck MTC, Standard

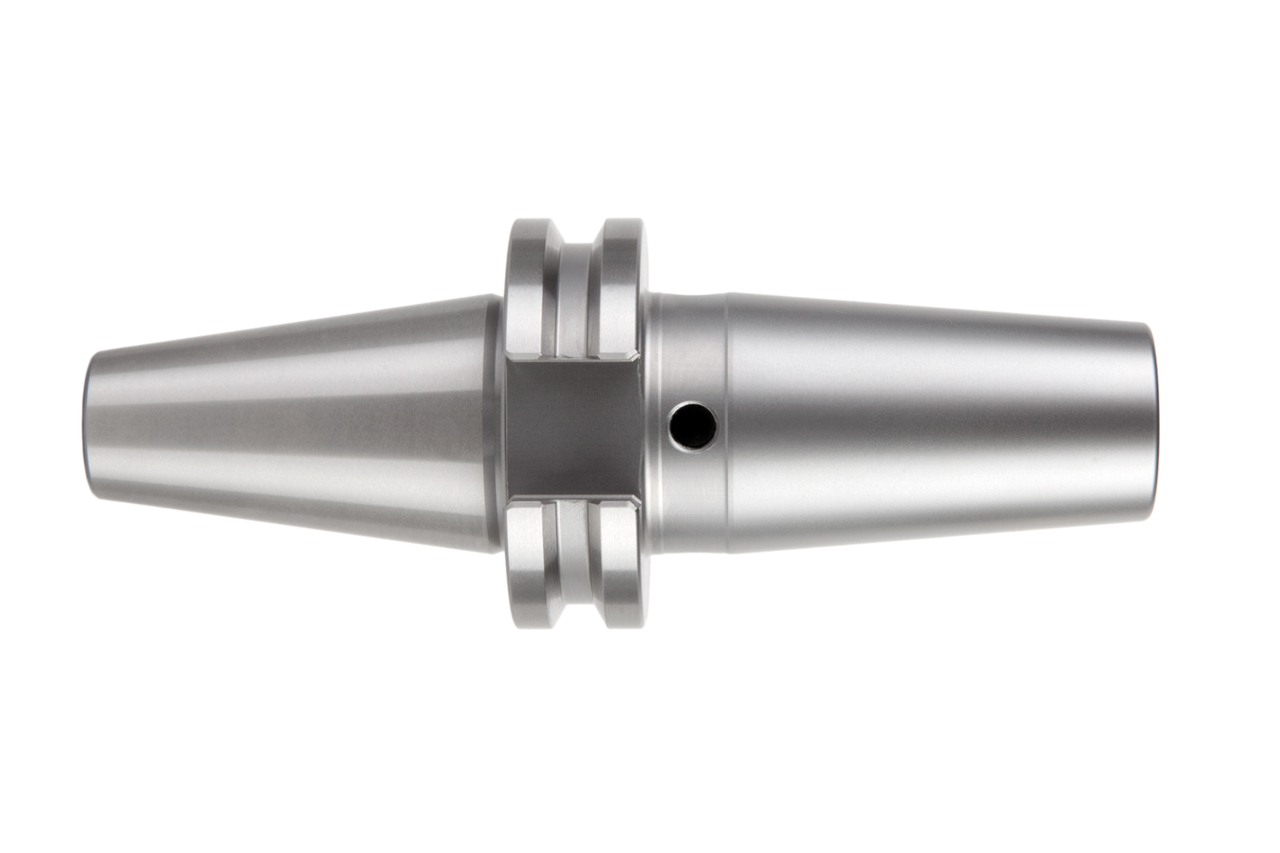

  • Produktbild Thermo Chuck MTC, Standard

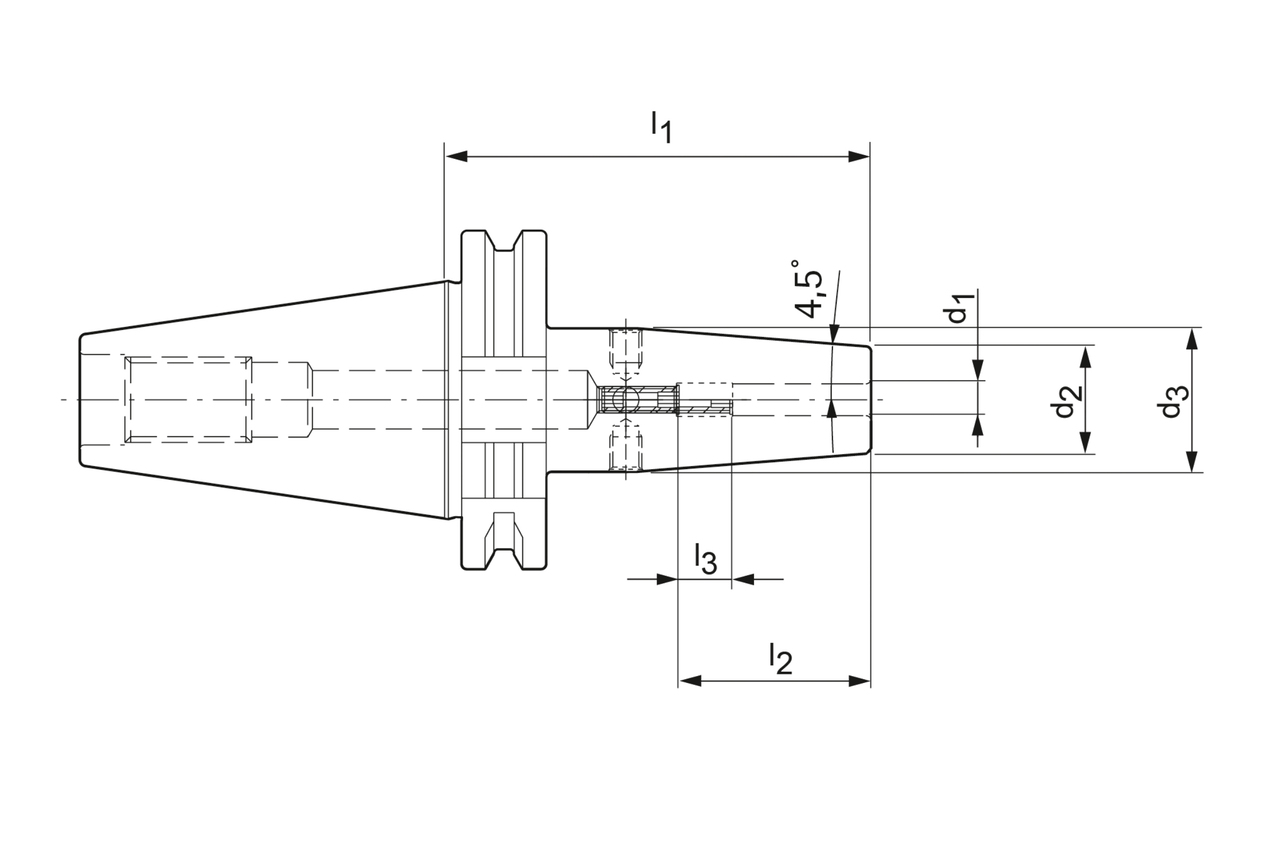

  • Produktzeichnung Thermo Chuck MTC, Standard

Durchmesser d1 (mm)

3.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30261560

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Mit dem ThermoChuck können Werkzeuge für fast alle Zerspanungsaufgaben passgenau gespannt werden. Die Verwendung von hochwarmfesten Werkzeugstahl garantieren eine maximale Lebensdauer.

Technische Daten

Maschinenschnittstelle
SK (Form AD)
Größe Maschinenschnittstelle
30
Technologie
ThermoChuck

d1

3   mm
d2
10   mm
d3
17   mm

l1

80   mm
l2
28   mm
l3
16   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Length adjustment
axial
Material group
CT
Specification
MTC-SK030-03-080-1-0-A

Downloads

Technical drawing in dxf
30261560_606463181-000-00-ED1.DXF
Technical drawing in tif
30261560_606463181-000-00-ED1.TIF
3D envelope in stp
30261560_607228589-000-00-E43.STP
