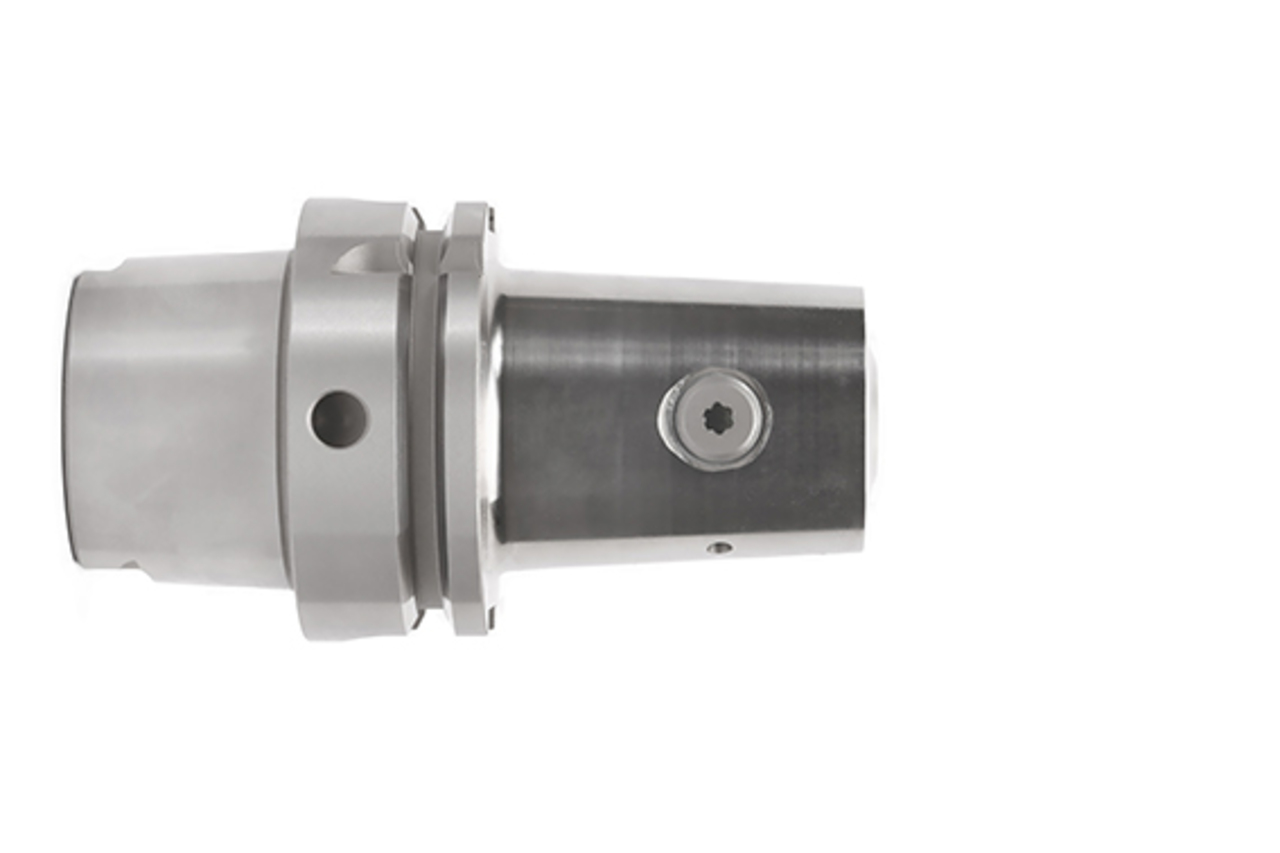

Mill Chuck, HB
Durchmesser d1 (mm)
25.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das Mill Chuck, HB überzeugt durch starke Spannung, einfaches Handling und einen deutlich verbesserten Rundlauf. Damit ist es die perfekte Lösung bei Bearbeitungen mit hohen Auszugskräften und Anwendungen in schwer zerspanbaren Materialien.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 63
- Technologie
- Mechanische Systeme
-

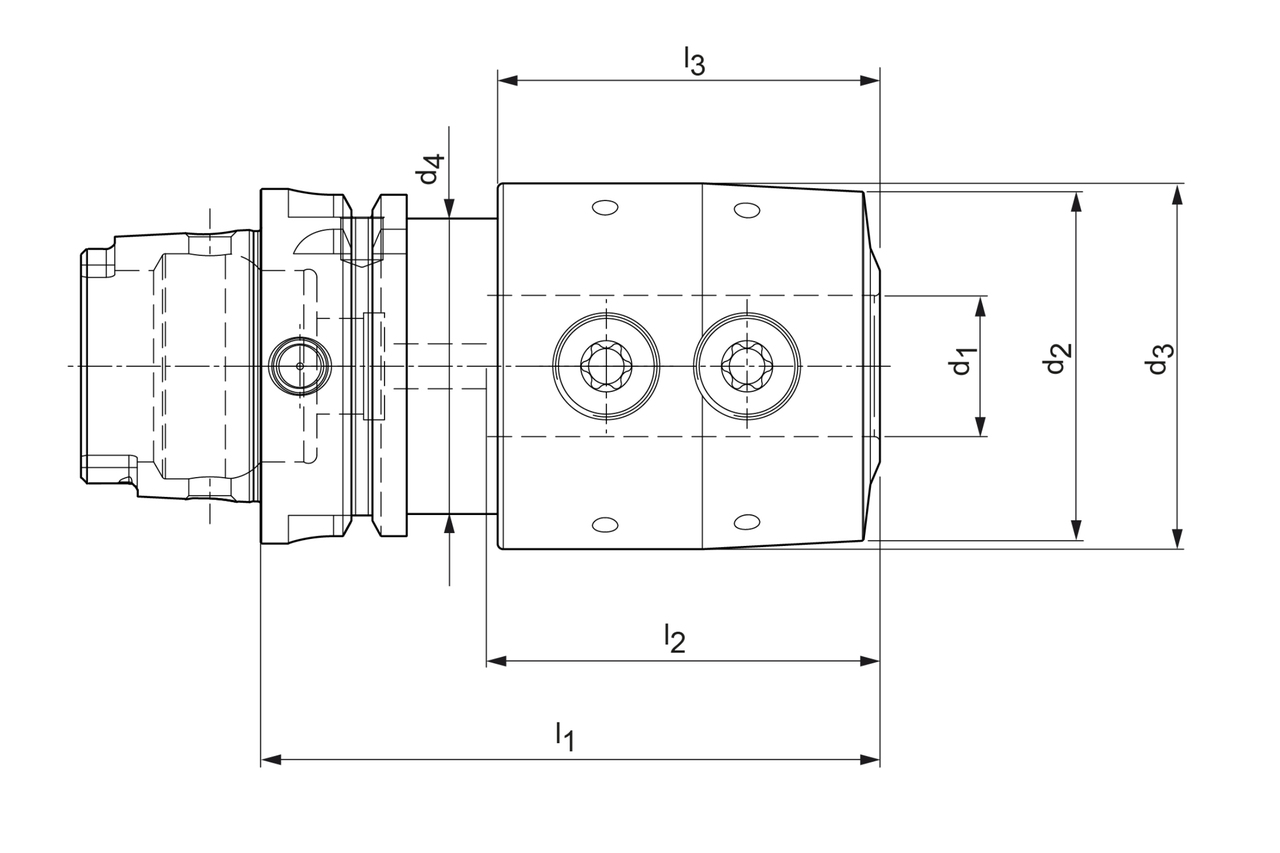

d1
- 25 mm
- d2
- 62 mm
- d3
- 65 mm
- d4
- 52.5 mm
- d5
- 0 mm
-
l1
- 110 mm
- l2
- 69.9 mm
- l3
- 0 mm
- l4
- 68 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CM
Downloads
- 3D Hüllkontur in stp
- 30941372_607223835-000-00-E43.STP
- Technische Zeichnung in pdf
- 30941372_607223834-000-02-ED1.PDF
- Technische Zeichnung in dxf
- 30941372_607223834-000-02-ED1.DXF
- Technische Zeichnung in tif
- 30941372_607223834-000-02-ED1.TIF
