HydroChuck Compensation

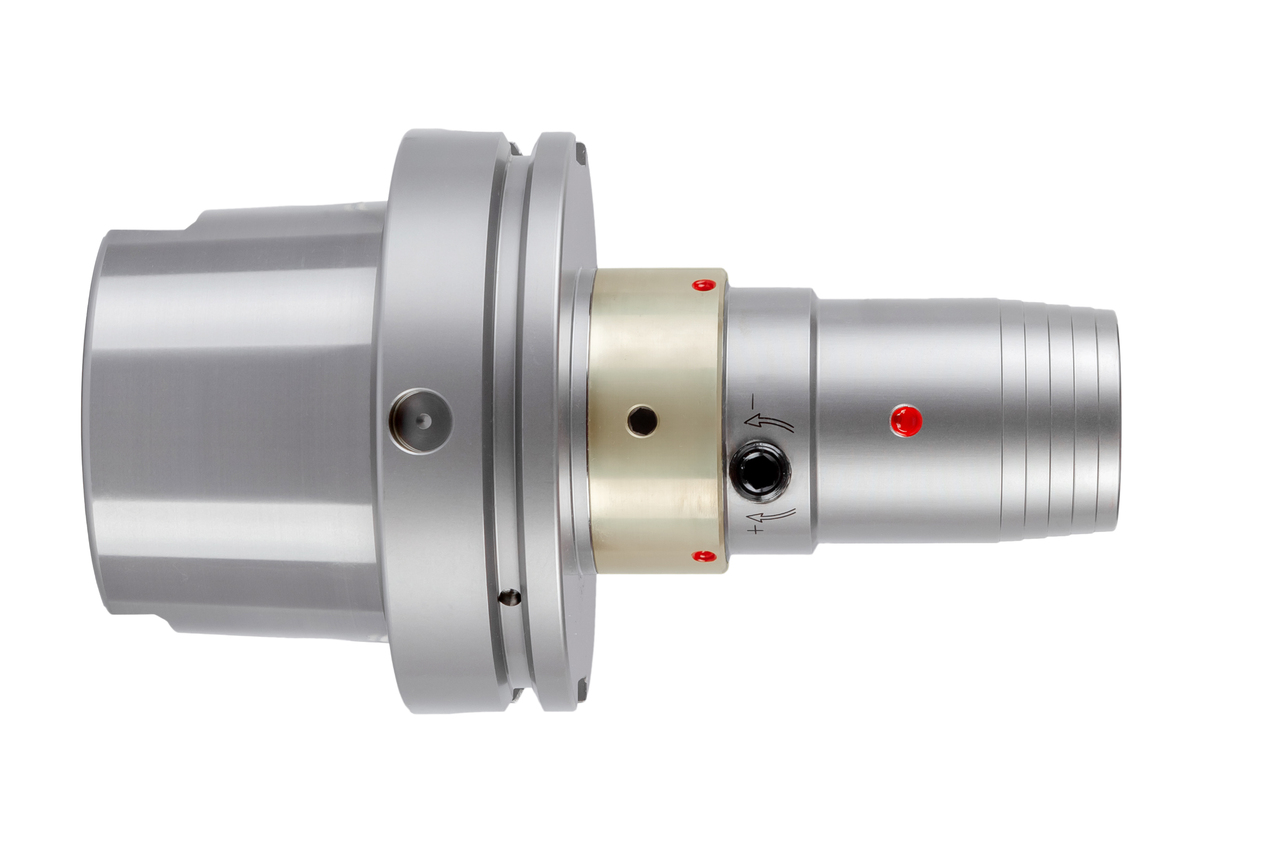

  • Produktbild HydroChuck Compensation

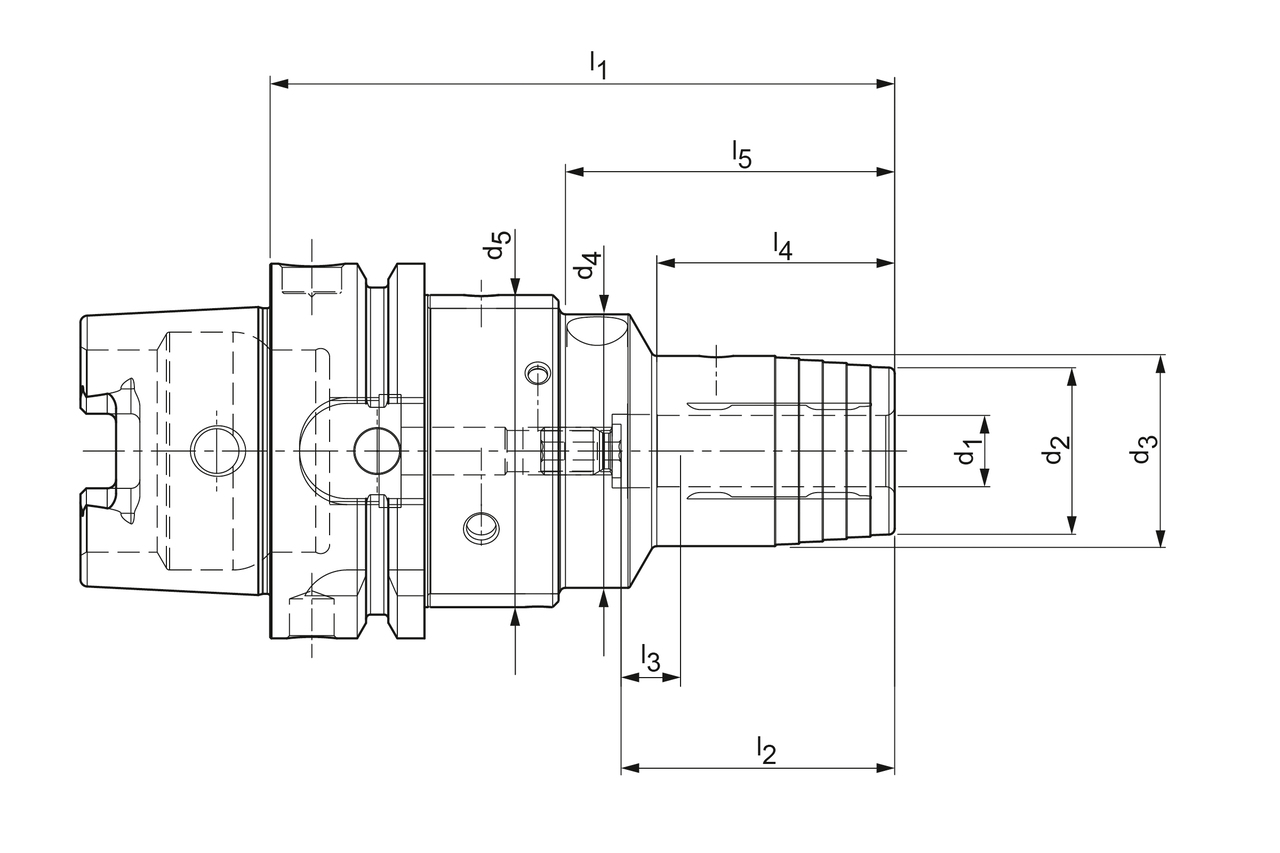

  • Produktzeichnung HydroChuck Compensation

Durchmesser d1 (mm)

16.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30631560

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeigig einfachem Handling. Mit Compensation-Technologie: Ausrichtfunktion am Futter für radiale Ausrichtmöglichkeit zur Kompensation von Rundlauffehlern im Gesamtsystems.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
63
Technologie
HydroChuck

d1

16   mm
d2
34   mm
d3
38   mm
d4
46   mm
d5
52.5   mm

l1

110   mm
l2
49   mm
l3
10   mm
l4
45   mm
l5
60   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY

Downloads

3D Hüllkontur in stp
30631560_606658576-000-00-E43.STP
Technische Zeichnung in dxf
30631560_606356906-000-01-ED1.DXF
Technische Zeichnung in tif
30631560_606356906-000-01-ED1.TIF
