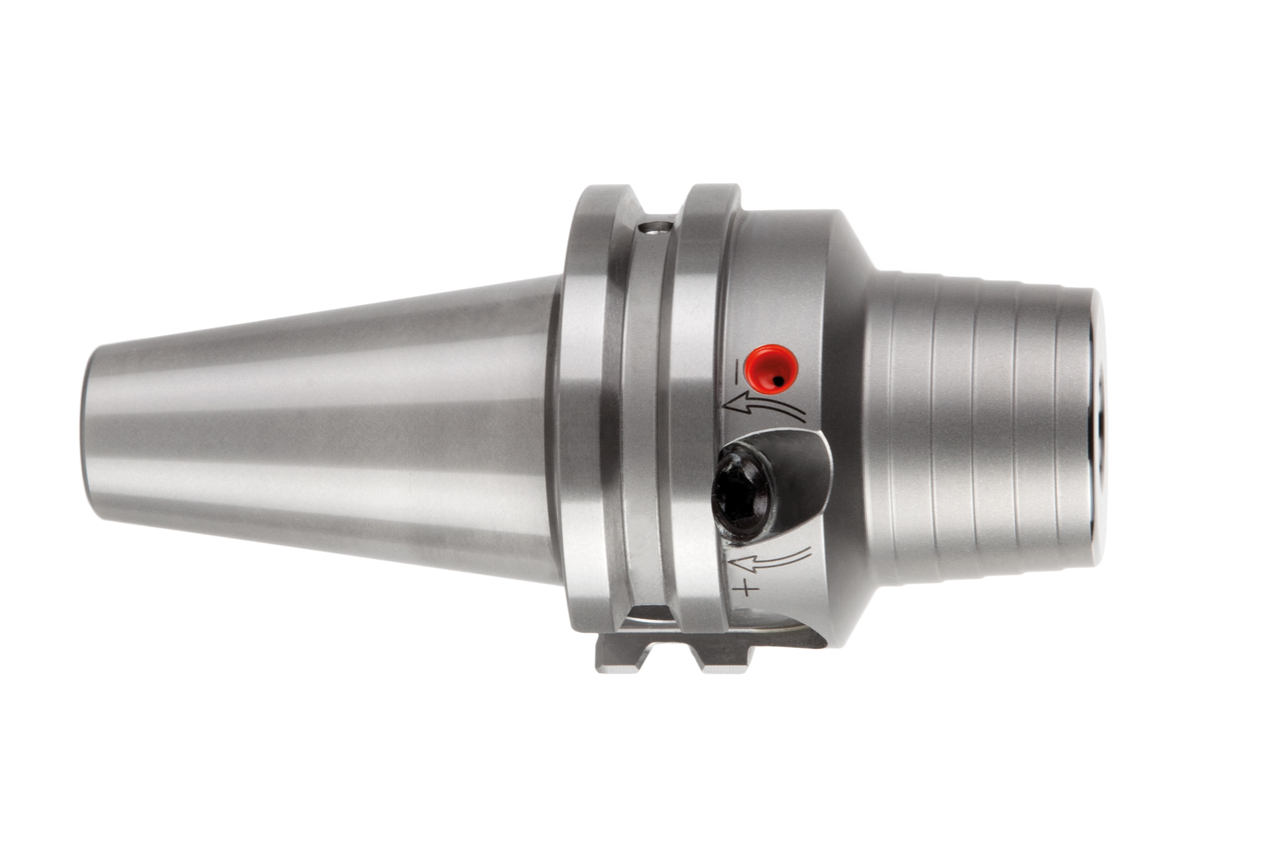

HydroChuck MHC, Standard
Durchmesser d1 (mm)
18.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.
Technische Daten
- Maschinenschnittstelle
- SK (Form AD)
- Größe Maschinenschnittstelle
- 30
- Technologie
- HydroChuck
-

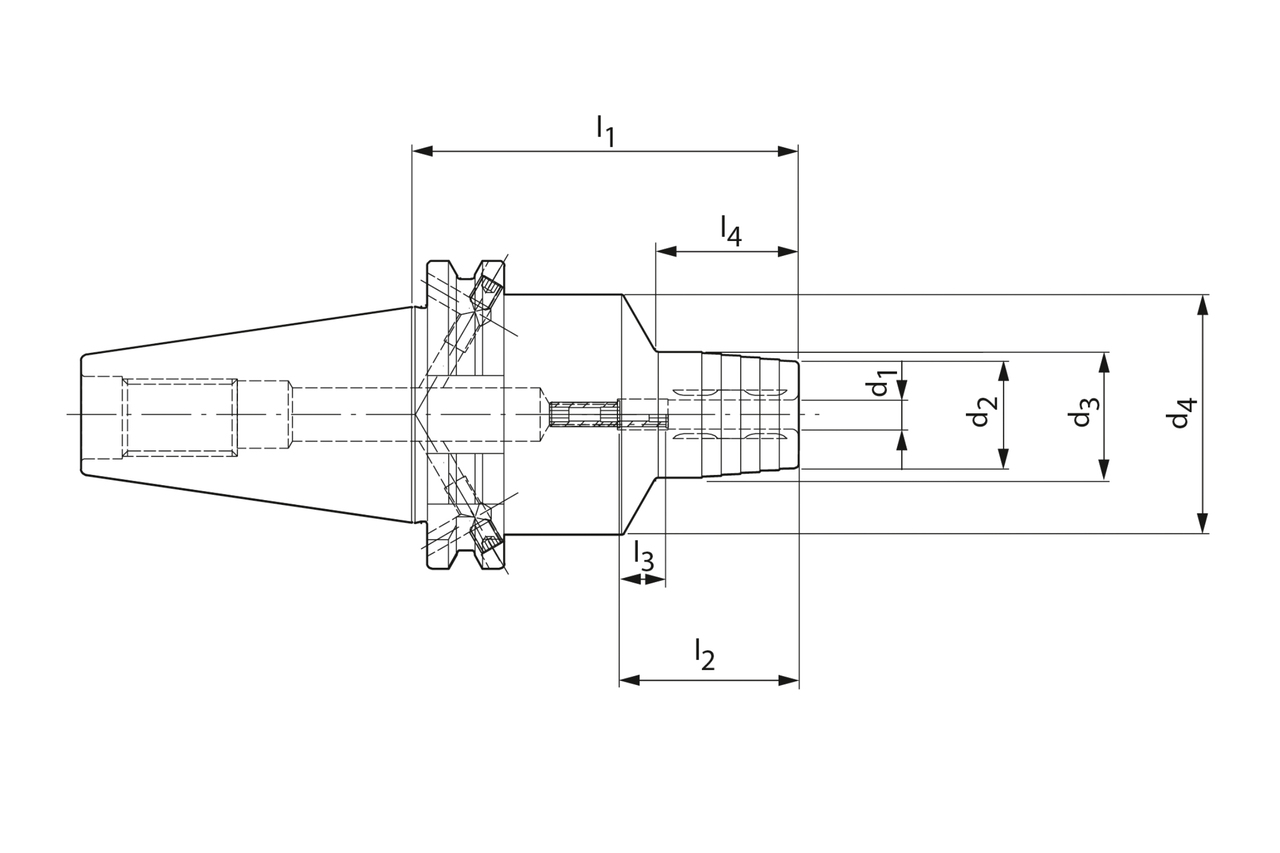

d1
- 18 mm
- d2
- 36 mm
- d3
- 40 mm
- d4
- 44.5 mm
-
l1
- 90 mm
- l2
- 49 mm
- l3
- 10 mm
- l4
- 50 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
- Spezifikation
- MHC-SK030-18-090-1-0-A
Downloads
- Technische Zeichnung in tif
- 30559124_606849977-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30559124_606849977-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30559124_607635494-000-00-E43.STP
