Hydrodehnverlängerung

Durchmesser d1 (mm)

12.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30479014

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

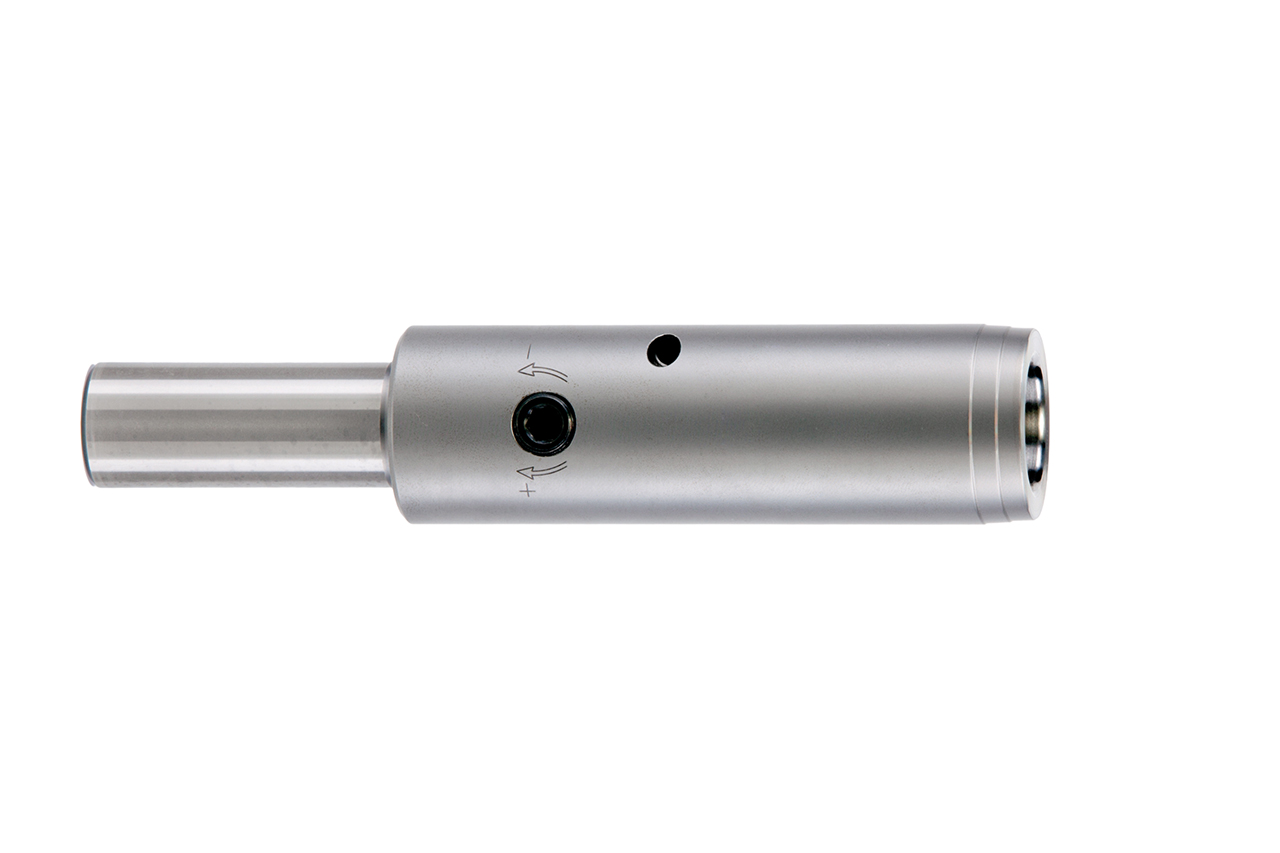

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.

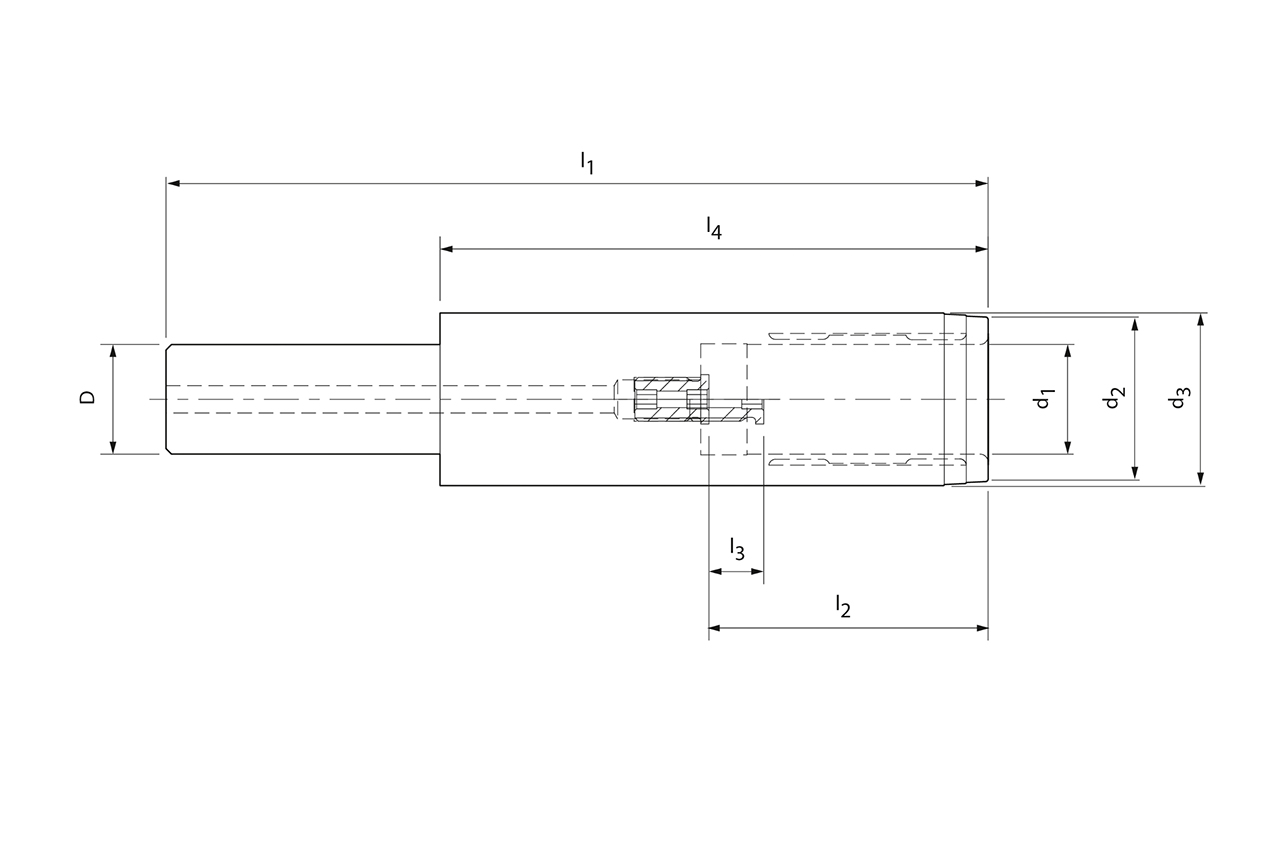

Technische Daten

Maschinenschnittstelle: Zylinderschaft
Größe Maschinenschnittstelle: 20
Technologie: HydroChuck
d1: 12 mm
d2: 22 mm
d3: 25 mm
l1: 150 mm
l2: 46 mm
l3: 10 mm
l4: 100 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CY

Downloads

3D Hüllkontur in stp: 30479014_606928623-000-00-E43.STP
Technische Zeichnung in dxf: 30479014_606373530-000-01-ED1.DXF
Technische Zeichnung in tif: 30479014_606373530-000-01-ED1.TIF
