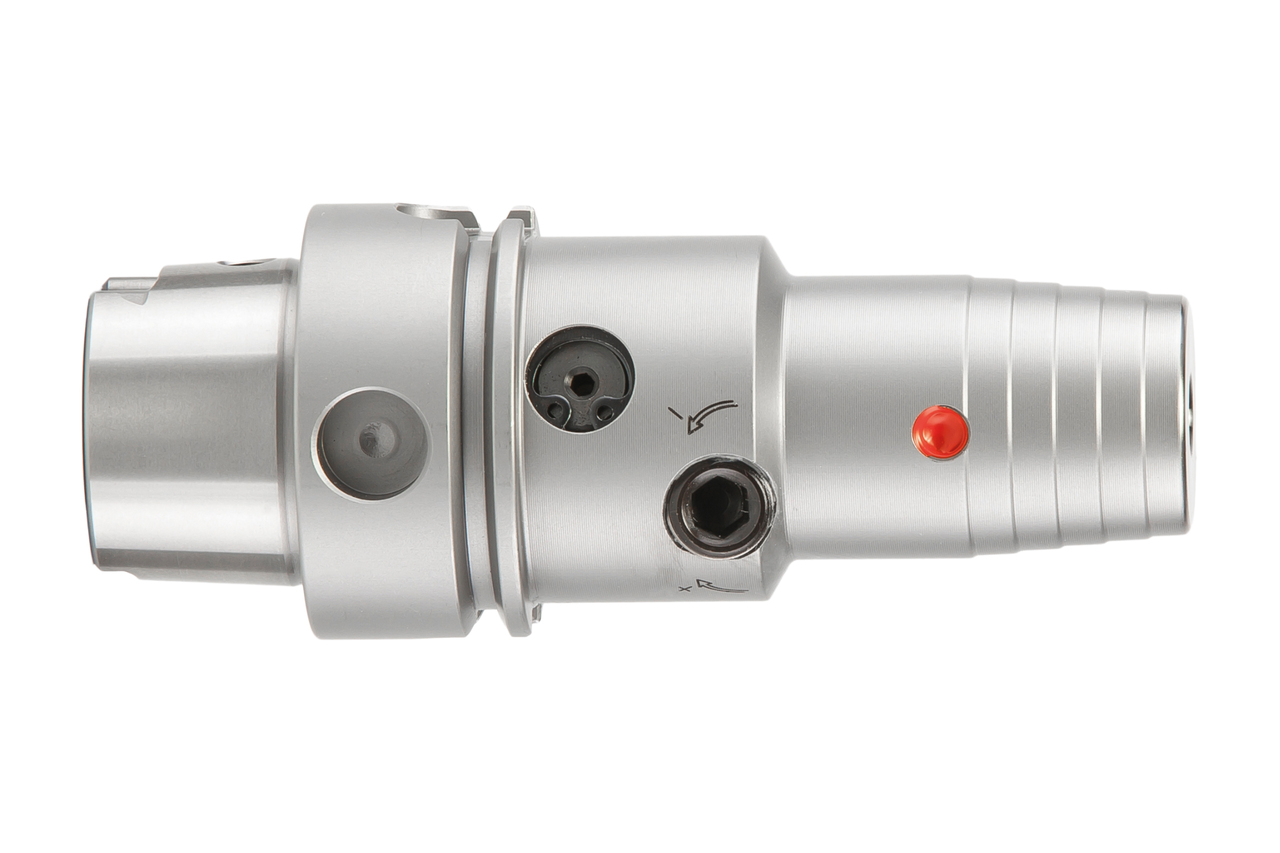

Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 100
- Technologie
- HydroChuck
-

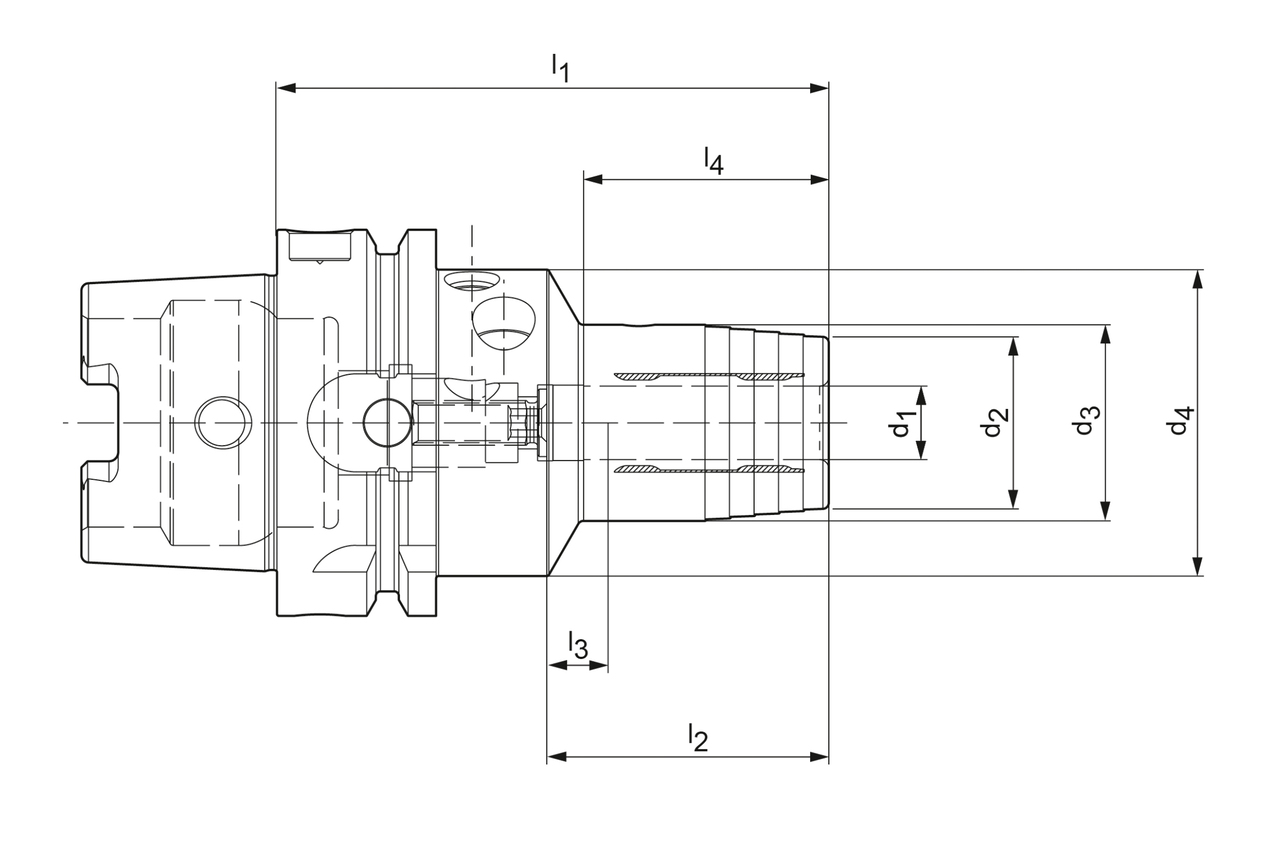

d1
- 12 mm
- d2
- 28 mm
- d3
- 32 mm
- d4
- 63 mm
- d5
- 0 mm
-
l1
- 95 mm
- l2
- 46 mm
- l3
- 10 mm
- l4
- 40 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- radiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in tif
- 30349218_283683-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30349218_283683-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30349218_606851404-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30349218_606851404-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30349218_606585809-000-00-E43.STP
