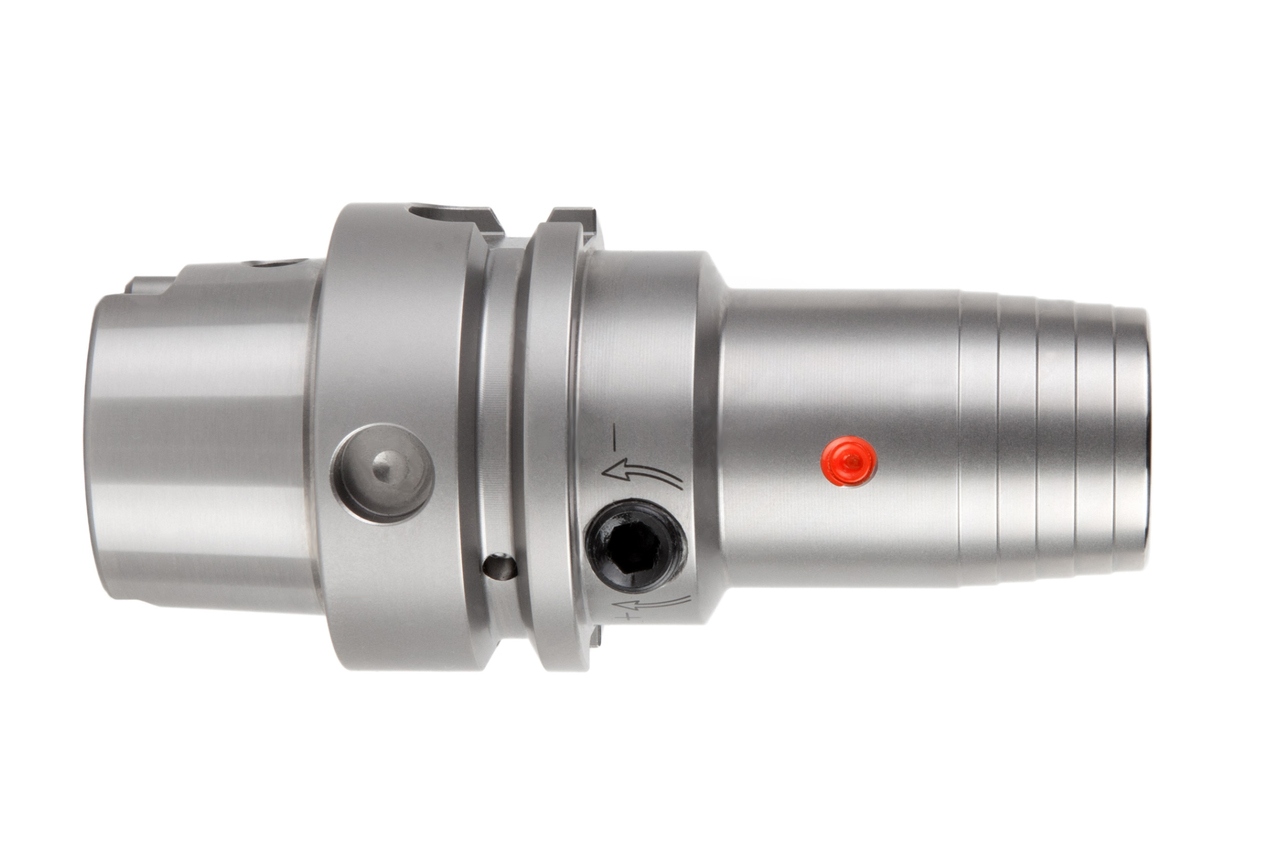

Hydro Chuck MHC, Standard

Durchmesser d1 (mm)

10.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30273814

Menge

Ihrem Warenkorb hinzugefügt

Zum Downloadbereich

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.

Technische Daten

Maschinenschnittstelle: HSK-A
Größe Maschinenschnittstelle: 100
Technologie: HydroChuck

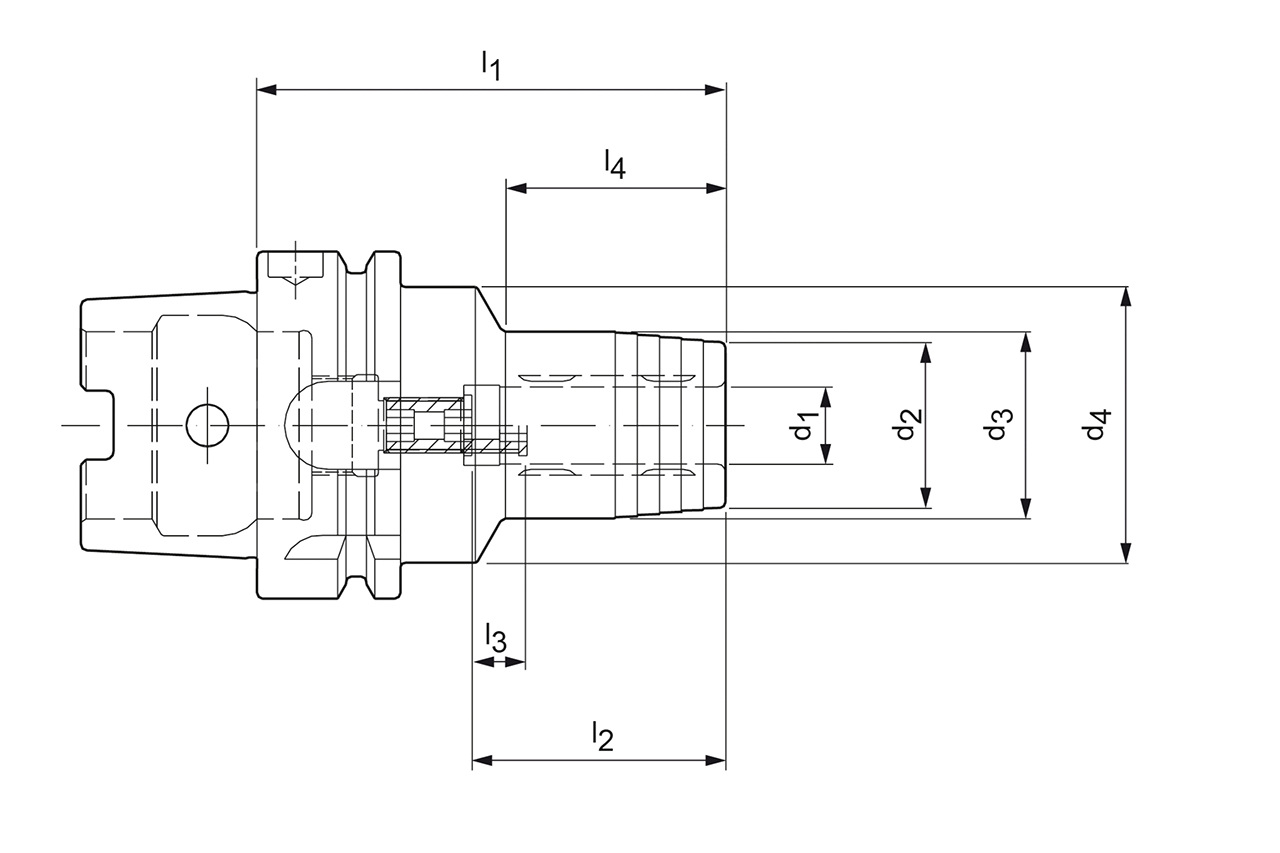

d1: 10 mm
d2: 26 mm
d3: 30 mm
d4: 50 mm
d5: 0 mm
l1: 165 mm
l2: 41 mm
l3: 10 mm
l4: 117 mm
l5: 0 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: axiale Längeneinstellung
Materialgruppe: CY

Downloads

3D Hüllkontur in stp: 30273814_607178038-000-00-E43.STP
Technische Zeichnung in dxf: 30273814_388822-000-01-ED1.DXF
Technische Zeichnung in tif: 30273814_388822-000-01-ED1.TIF
