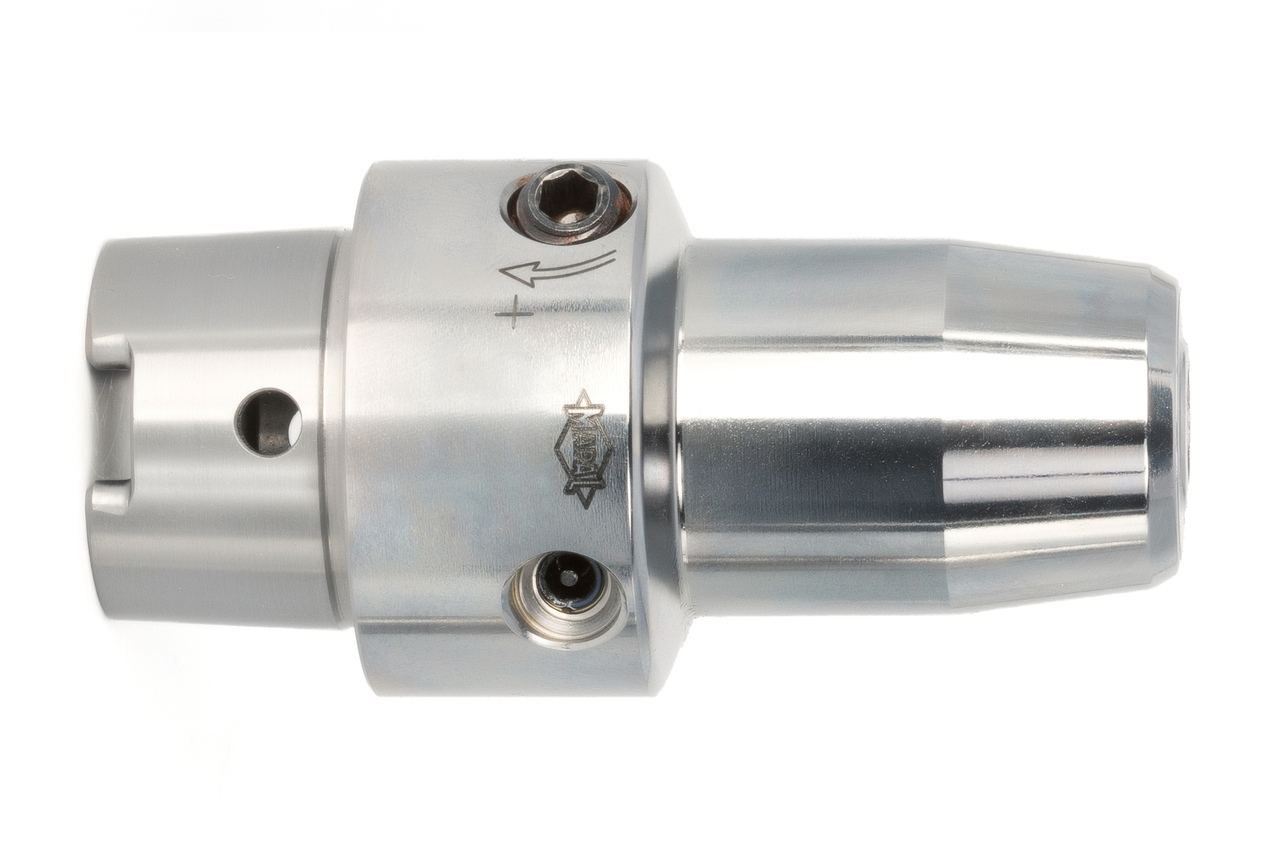

Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
10.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.
Technische Daten
- Maschinenschnittstelle
- Plananl., Standardkegel Form C
- Größe Maschinenschnittstelle
- 40
- Technologie
- HydroChuck
-

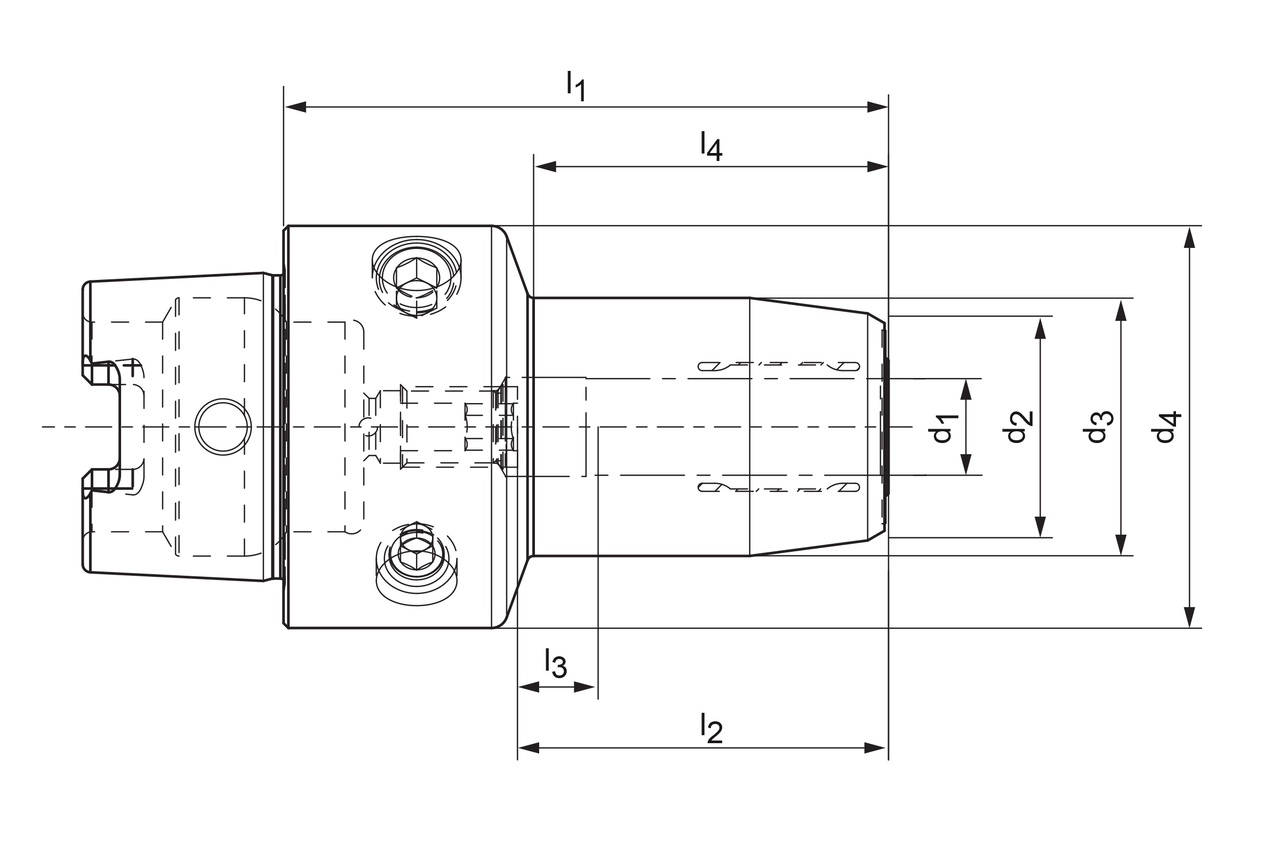

d1
- 10 mm
- d2
- 25.5 mm
- d3
- 30 mm
- d4
- 40 mm
-
l1
- 65 mm
- l2
- 41 mm
- l3
- 10 mm
- l4
- 41 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in tif
- 30251178_388840-000-01-ED1.TIF
- Technische Zeichnung in pdf
- 30251178_388840-000-01-ED1.PDF
- Technische Zeichnung in dxf
- 30251178_388840-000-01-ED1.DXF
- 3D Hüllkontur in stp
- 30251178_606394801-000-01-E43.STP
