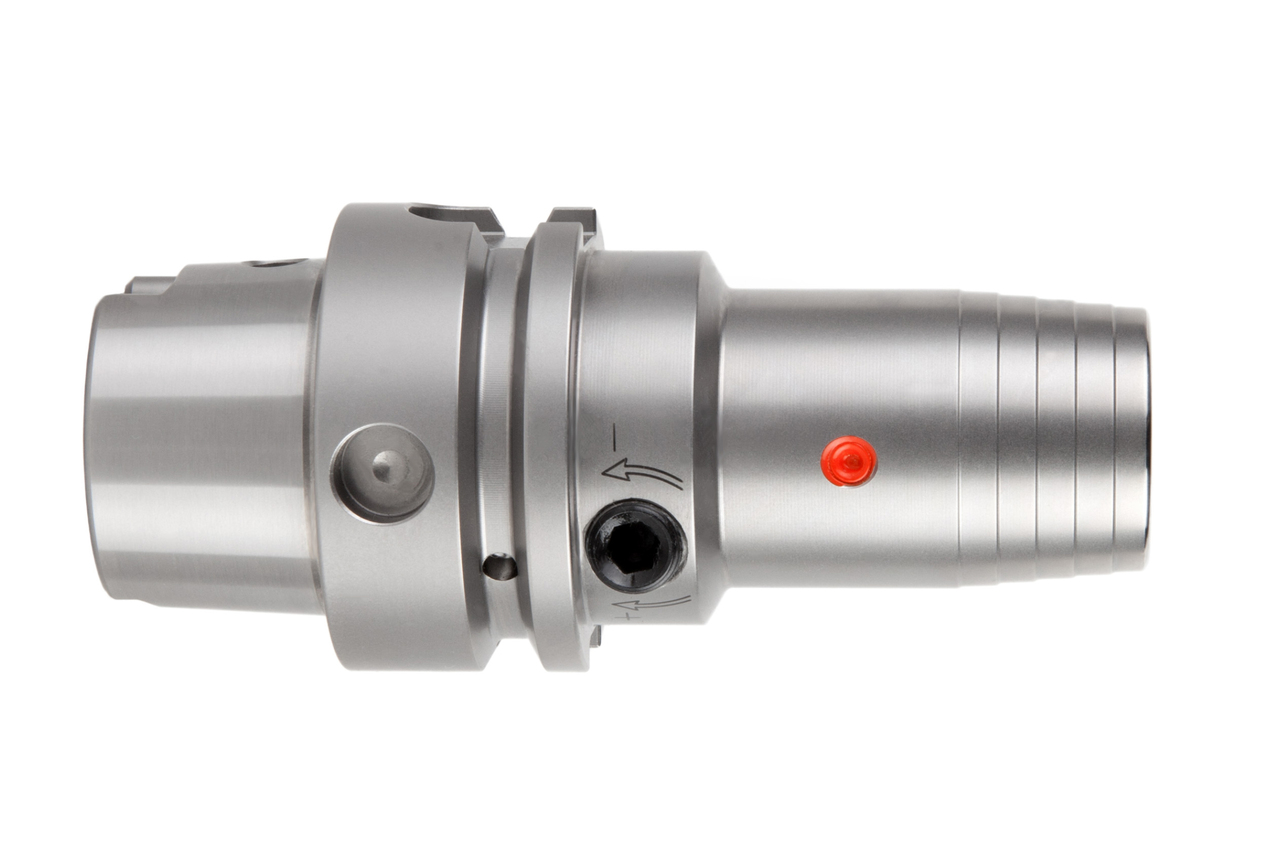

Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
18.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.
Technische Daten
- Machine connection
- HSK-A
- Size machine connection
- 63
- Technology
- HydroChuck

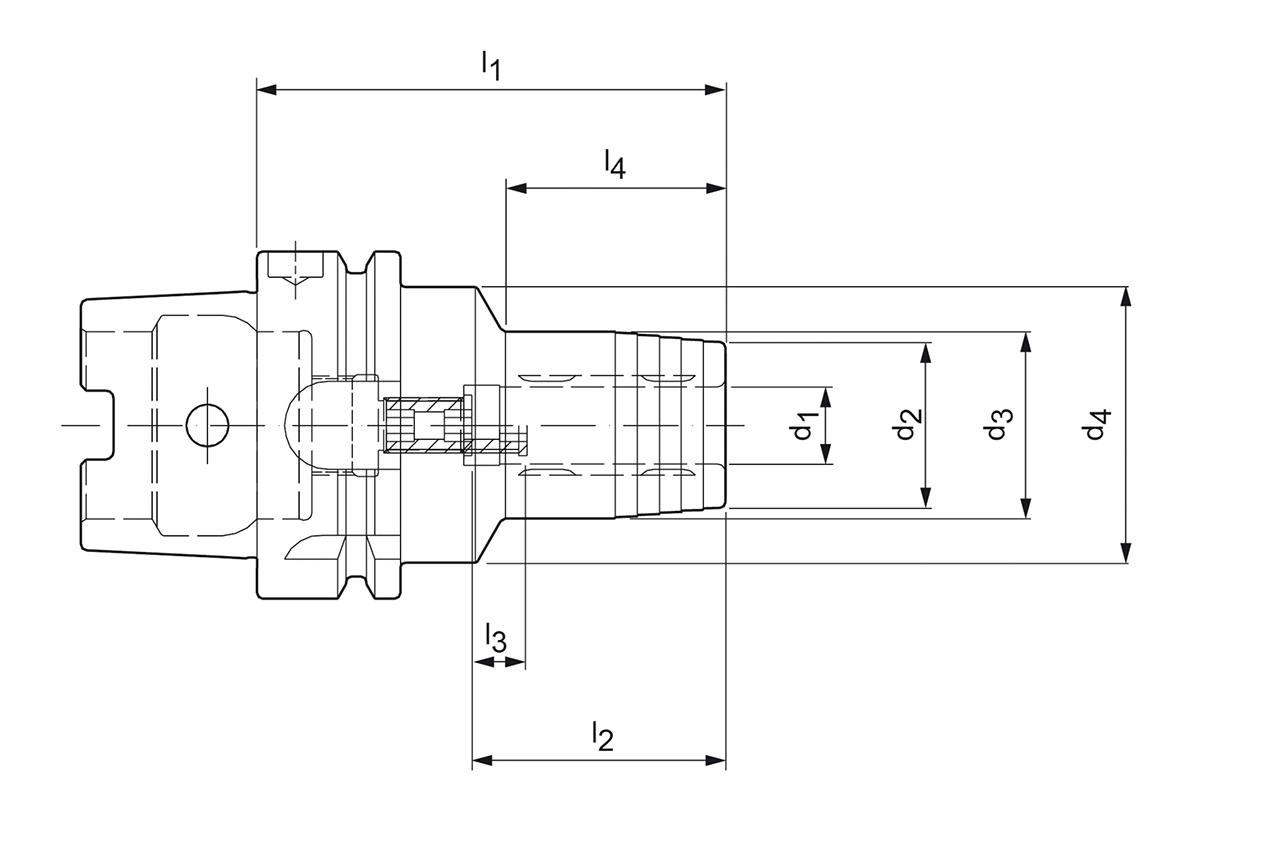

- d1
- 18 mm
- d2
- 36 mm
- d3
- 40 mm
- d4
- 50 mm
- d5
- 0 mm
- l1
- 200 mm
- l2
- 49 mm
- l3
- 10 mm
- l4
- 157 mm
- l5
- 0 mm
- Coolant supply
- internal
- Coolant outlet
- axial concentric
- Length adjustment
- axial
- Material group
- CY
Downloads
- Technical drawing in tif
- 30251158_388796-000-00-ED1.TIF
- Technical drawing in dxf
- 30251158_388796-000-00-ED1.DXF
- 3D envelope in stp
- 30251158_606394773-000-00-E43.STP
- Technische Zeichnung in dxf
- 30251158_388796-000-00-ed1.dxf
- 3D Hüllkontur in stp
- 30251158_606394773-000-00-E43.stp
- Technische Zeichnung in tif
- 30251158_388796-000-00-ed1.tif
