Hydro Chuck MHC, Standard

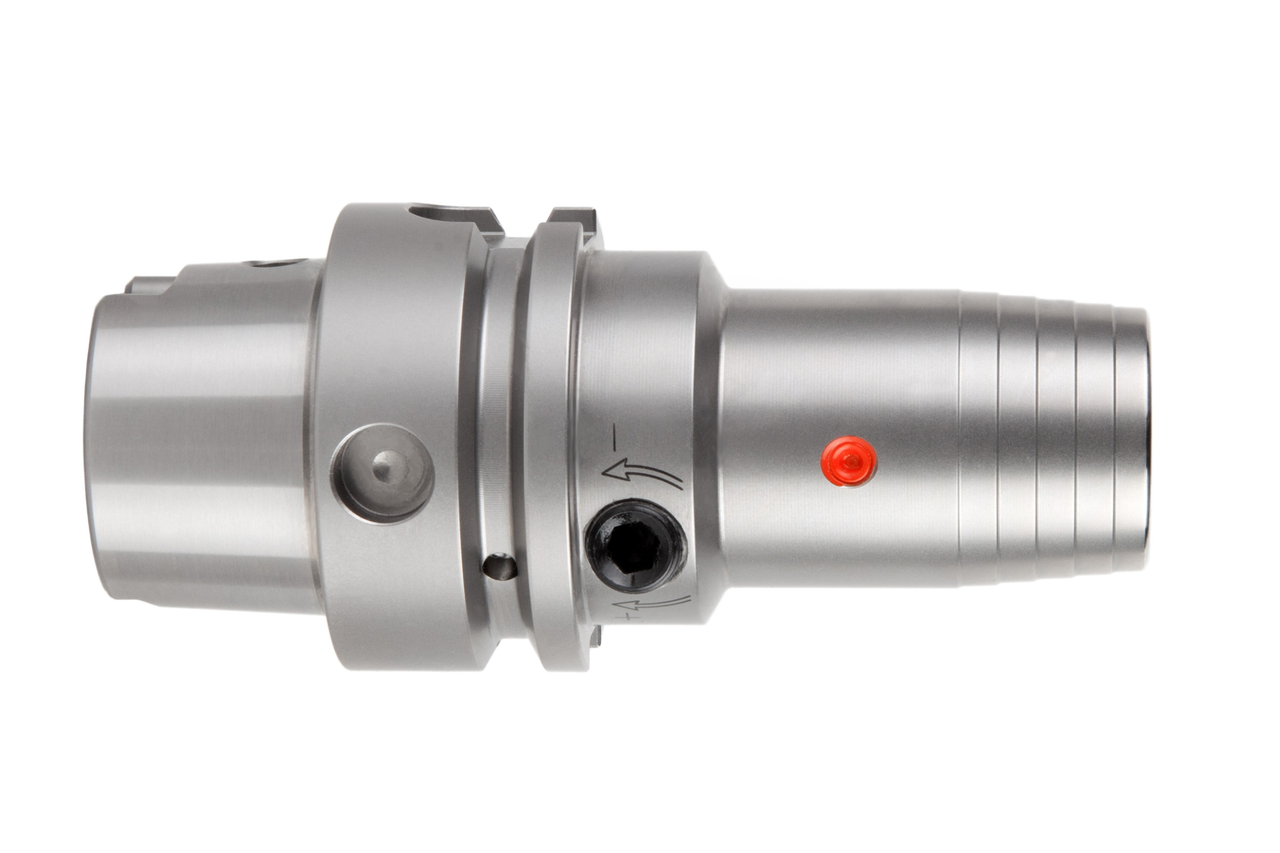

  • Produktbild Hydro Chuck MHC, Standard

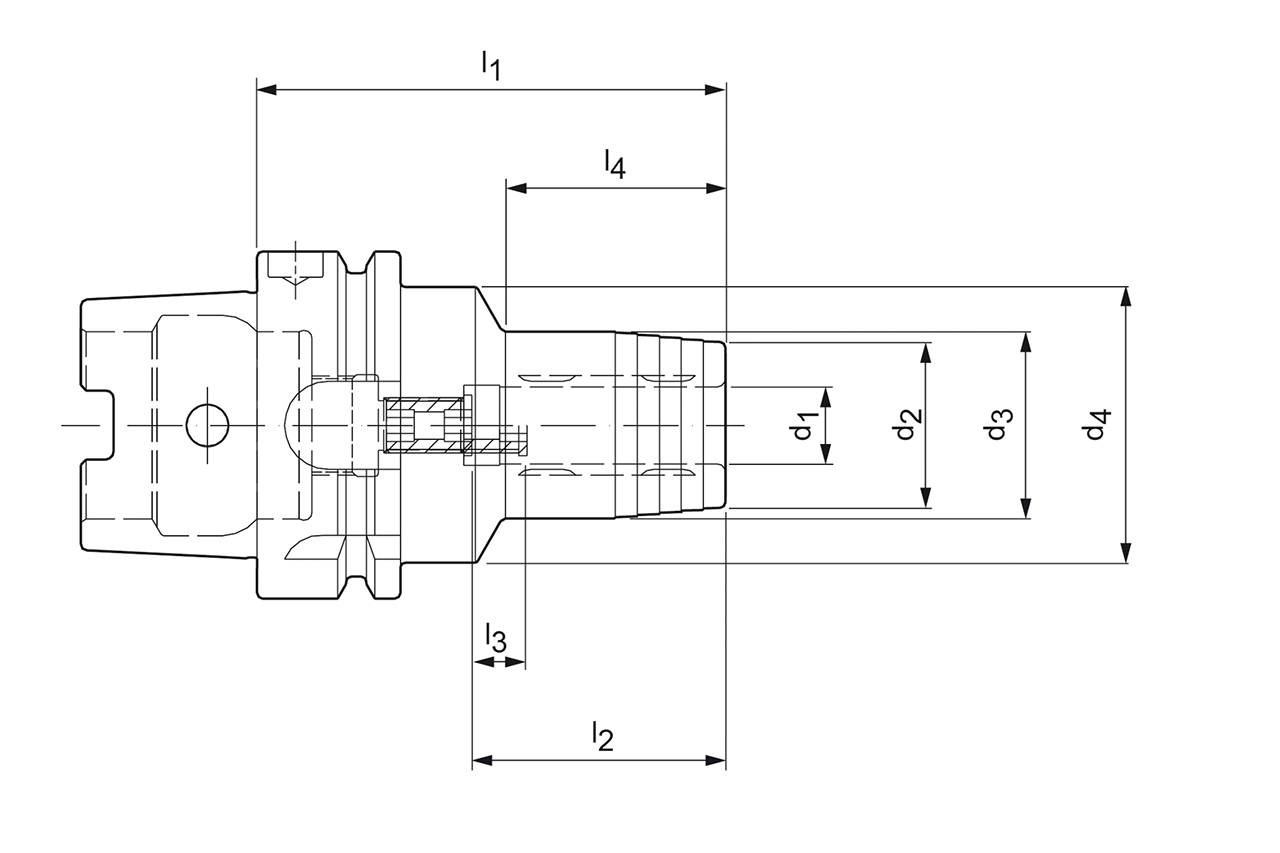

  • Produktzeichnung Hydro Chuck MHC, Standard

Durchmesser d1 (mm)

6.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30251152

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
63
Technologie
HydroChuck

d1

6   mm
d2
22   mm
d3
26   mm
d4
50   mm
d5
0   mm

l1

200   mm
l2
37   mm
l3
10   mm
l4
153   mm
l5
0   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY

Downloads

Technische Zeichnung in tif
30251152_388772-000-00-ED1.TIF
Technische Zeichnung in dxf
30251152_388772-000-00-ED1.DXF
3D Hüllkontur in stp
30251152_606394755-000-00-E43.STP
