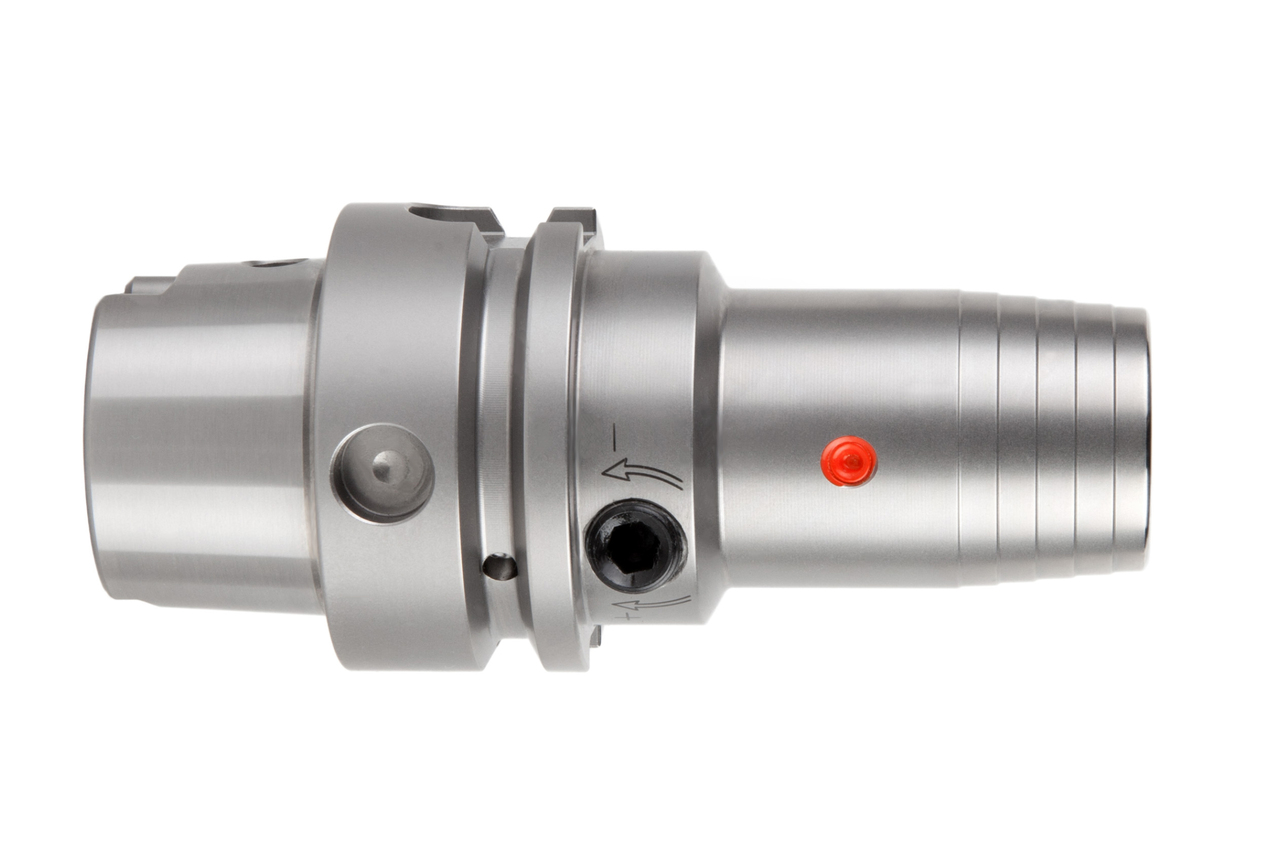

Hydro Chuck MHC, Standard
Diameter d1 (mm)
12.0
Your unit price
*Login requiredProduct description
The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.
Technical specifications
- Machine connection
- HSK-A
- Size machine connection
- 63
- Technology
- HydroChuck

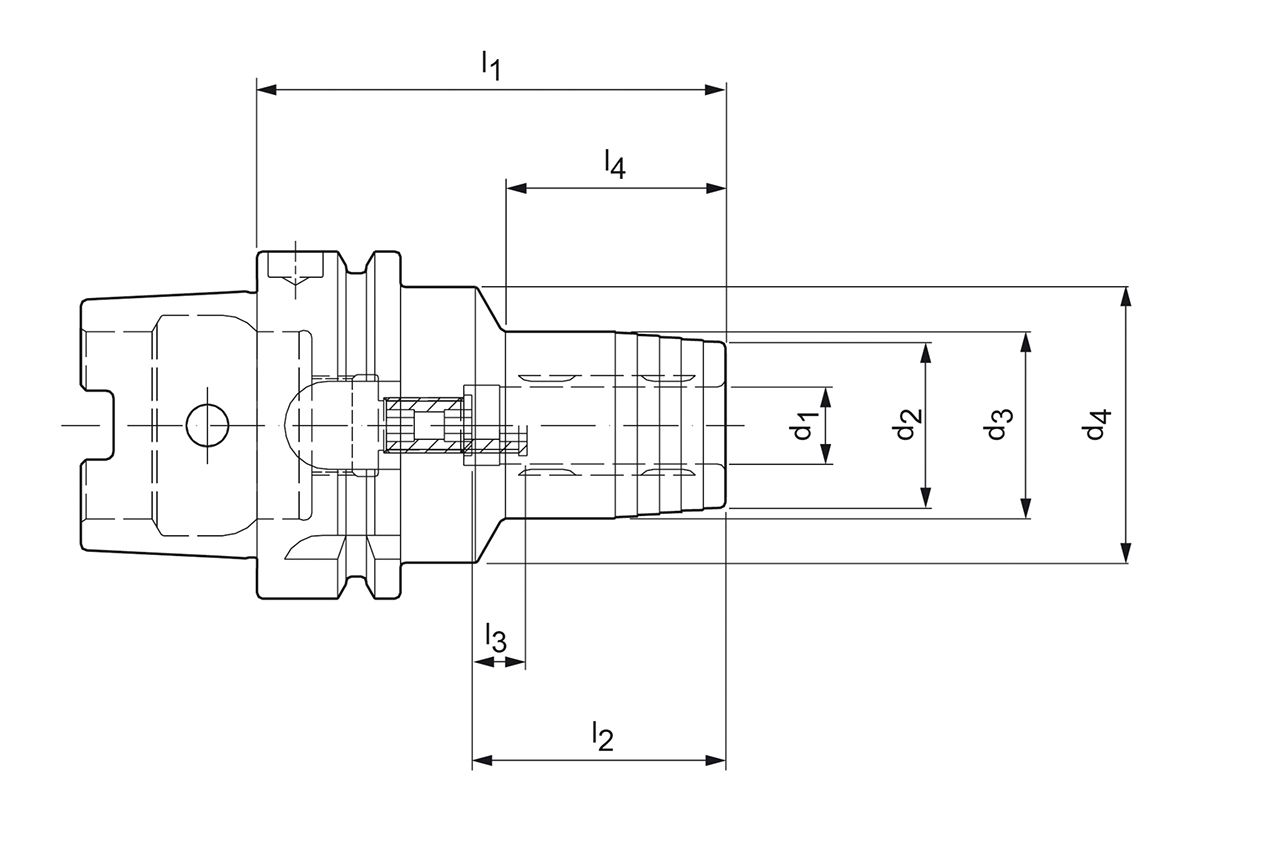

- d1
- 12 mm
- d2
- 28 mm
- d3
- 32 mm
- d4
- 50 mm
-
l1
- 150 mm
- l2
- 46 mm
- l3
- 10 mm
- l4
- 105 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
- Spezifikation
- MHC-HSK-A063-12-150-1-0-A
Downloads
- Technische Zeichnung in dxf
- 30251147_607433728-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30251147_607433728-000-00-ED1.TIF
- Technische Zeichnung in tif
- 30251147_388783-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30251147_388783-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30251147_606404190-000-00-E43.STP
- 3D Hüllkontur in stp
- 30251147_606394763-000-00-E43.STP
- Technische Zeichnung in dxf
- 30251147_607433728-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30251147_607433728-000-00-ED1.TIF
- Technische Zeichnung in pdf
- 30251147_607433728-000-00-ED1.PDF
- Technische Zeichnung in tif
- 30251147_388783-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30251147_388783-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30251147_388783-000-00-ED1.PDF
- 3D Hüllkontur in stp
- 30251147_606404190-000-00-E43.STP
- 3D Hüllkontur in stp
- 30251147_606394763-000-00-E43.STP
- Technical drawing in tif
- 30251147_388783-000-00-ed1.tif
- Tool contour in stp
- 30251147_606394763-000-00-E43.stp
- Technical drawing in dxf
- 30251147_388783-000-00-ed1.dxf
- Tool contour in stp
- 30251147_606404190-000-00-E43.stp
