Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
20.0
Your unit price
*Login erforderlichProduct description

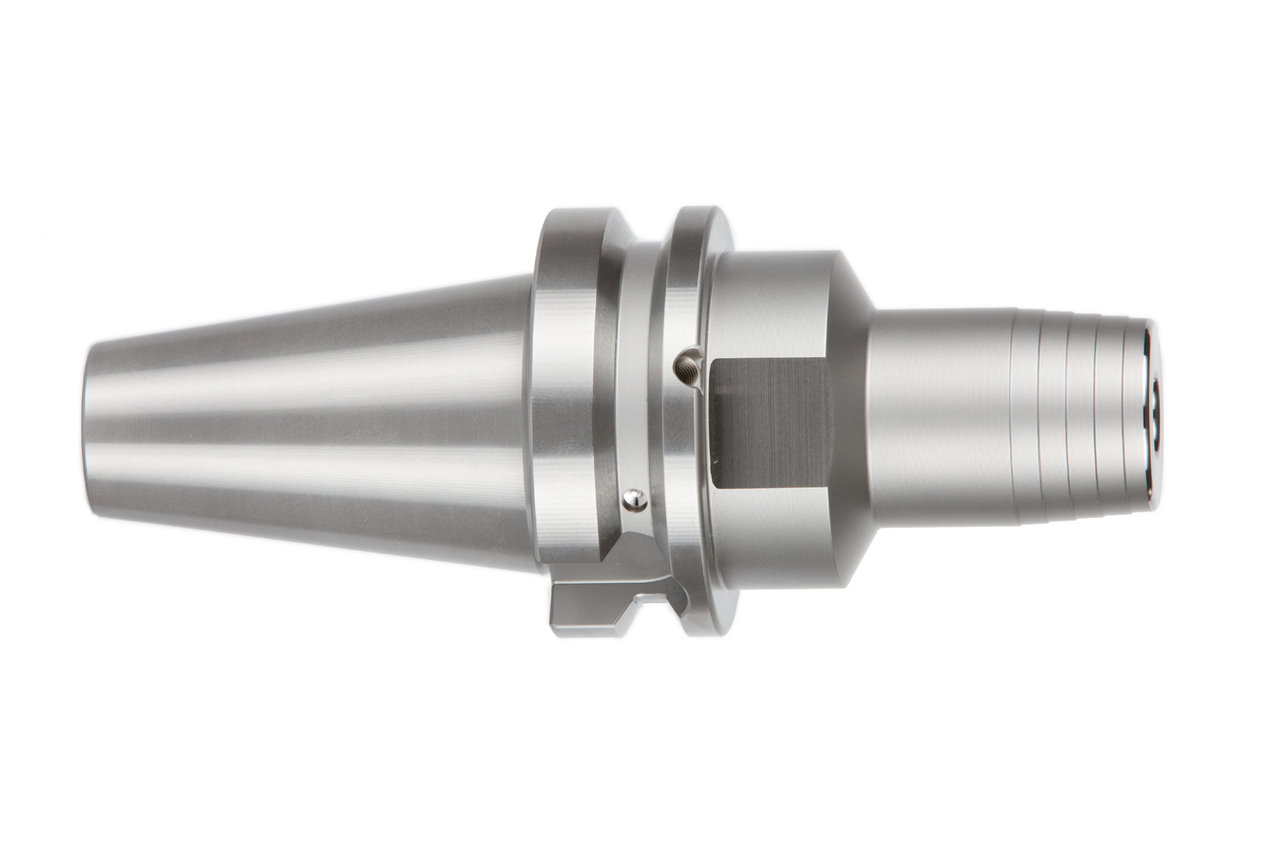

The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.
Technical specifications
- Maschinenschnittstelle
- BT (Form JD/JF)
- Größe Maschinenschnittstelle
- 50
- Technologie
- HydroChuck
-

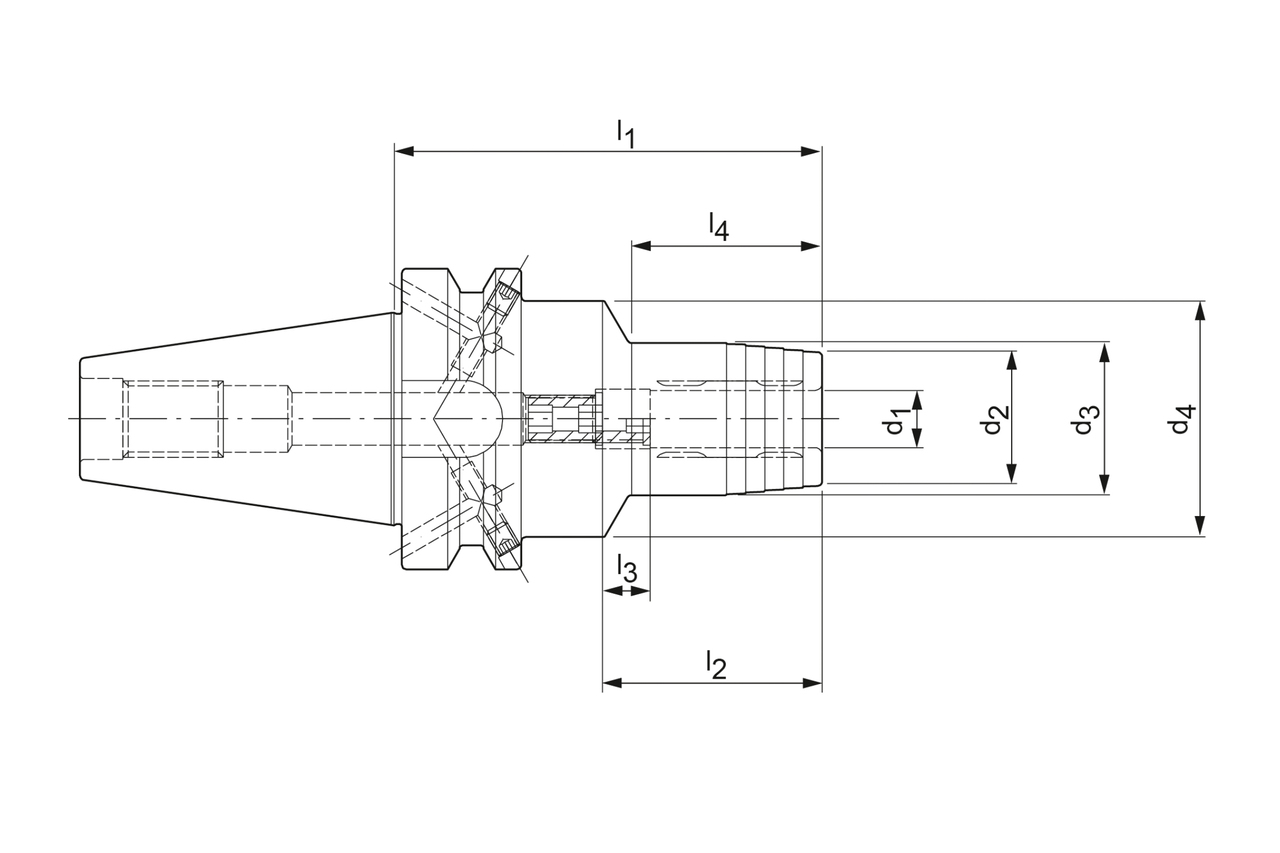

d1
- 20 mm
- d2
- 38 mm
- d3
- 42 mm
- d4
- 49.5 mm
- d5
- 0 mm
-
l1
- 90 mm
- l2
- 51 mm
- l3
- 10 mm
- l4
- 35 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in tif
- 30251054_389015-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30251054_389015-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30251054_607635487-000-00-E43.STP
- Technical drawing in dxf
- 30251054_389015-000-00-ed1.dxf
- Technical drawing in tif
- 30251054_389015-000-00-ed1.tif
- Tool contour in stp
- 30251054_607635487-000-00-E43.stp
