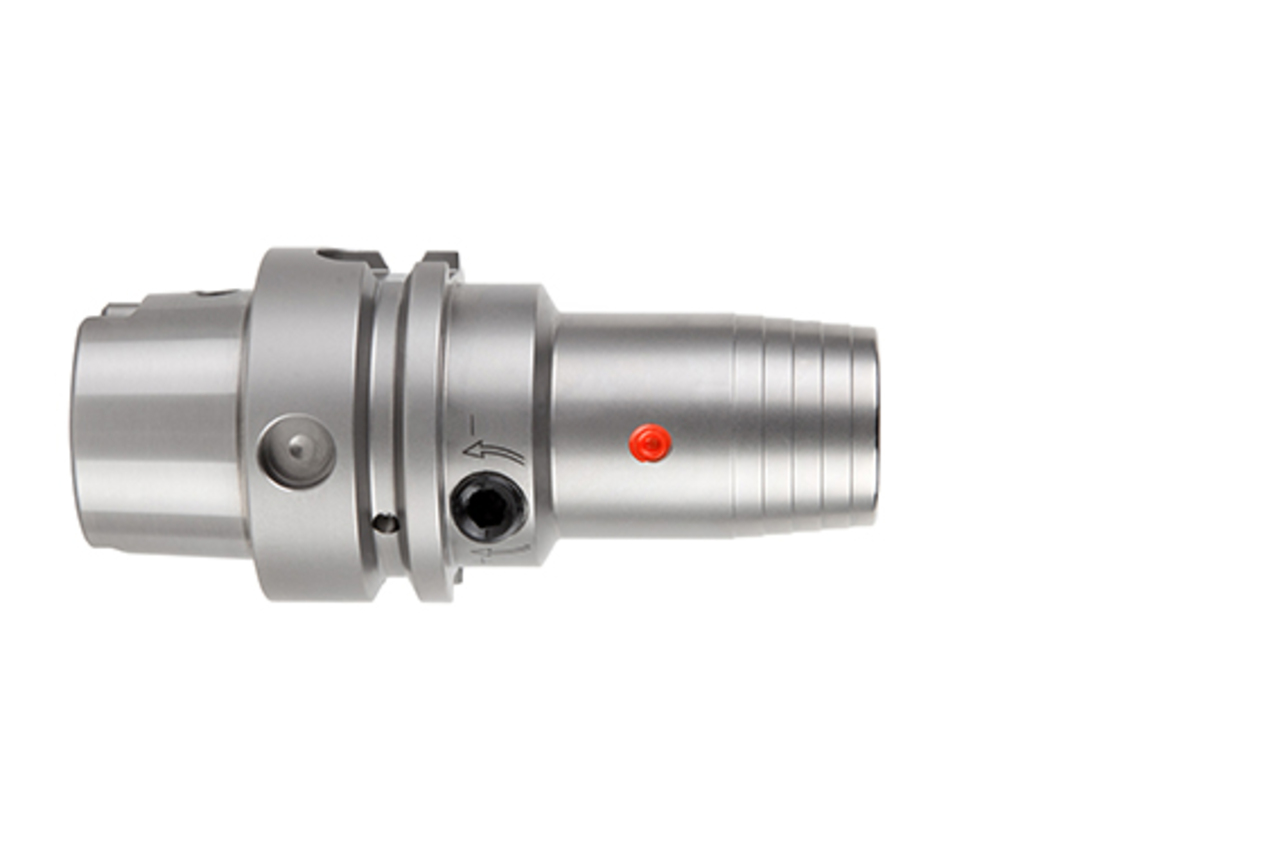

HydroChuck MHC, Standard
Durchmesser d1 (mm)
6.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 100
- Technologie
- HydroChuck
-

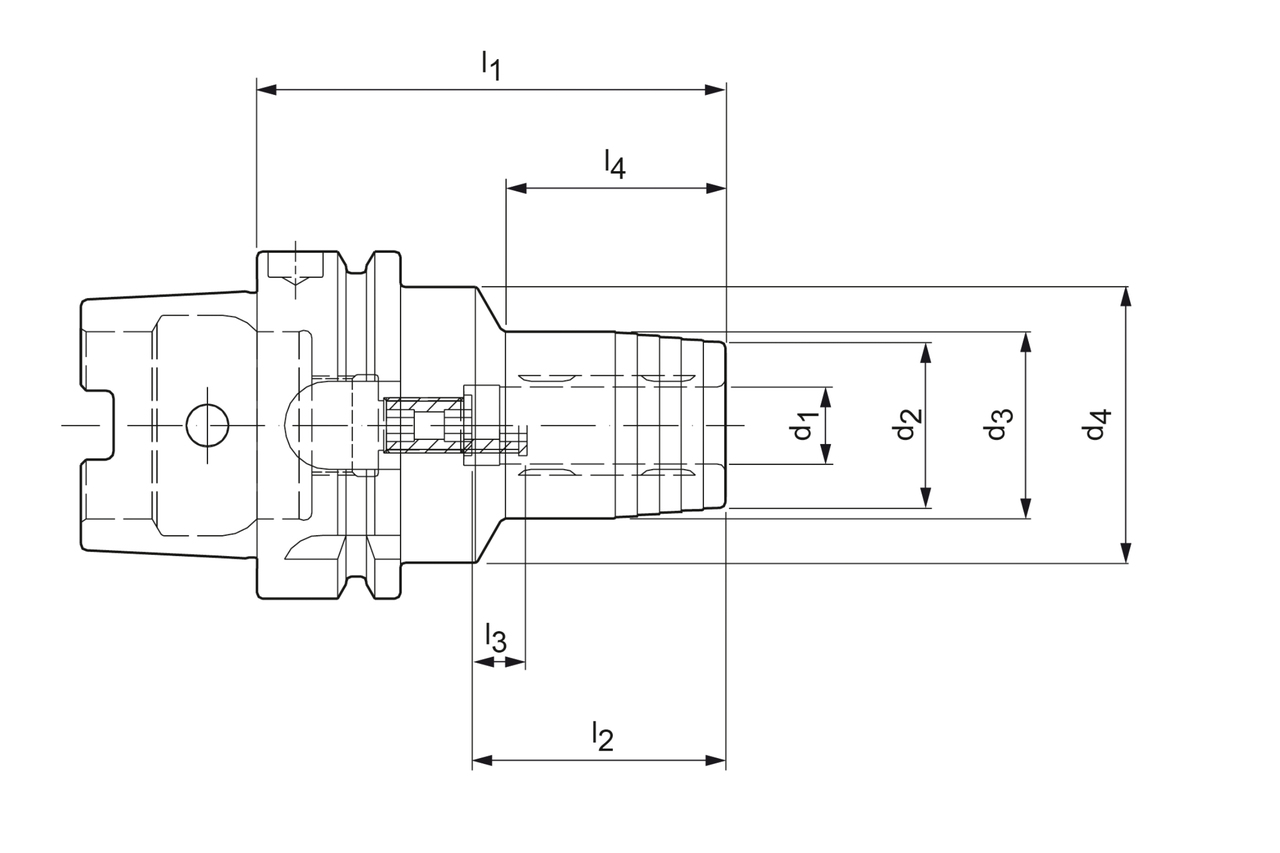

d1
- 6 mm
- d2
- 22 mm
- d3
- 26 mm
- d4
- 50 mm
-
l1
- 75 mm
- l2
- 37 mm
- l3
- 10 mm
- l4
- 26 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
- Spezifikation
- MHC-HSK-A100-06-075-1-0-A
Downloads
- Technische Zeichnung in dxf
- 30251024_607433796-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30251024_607433796-000-00-ED1.TIF
- Technische Zeichnung in tif
- 30251024_388814-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30251024_388814-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30251024_606585789-000-00-E43.STP
