Hydro Chuck MHC, Standard

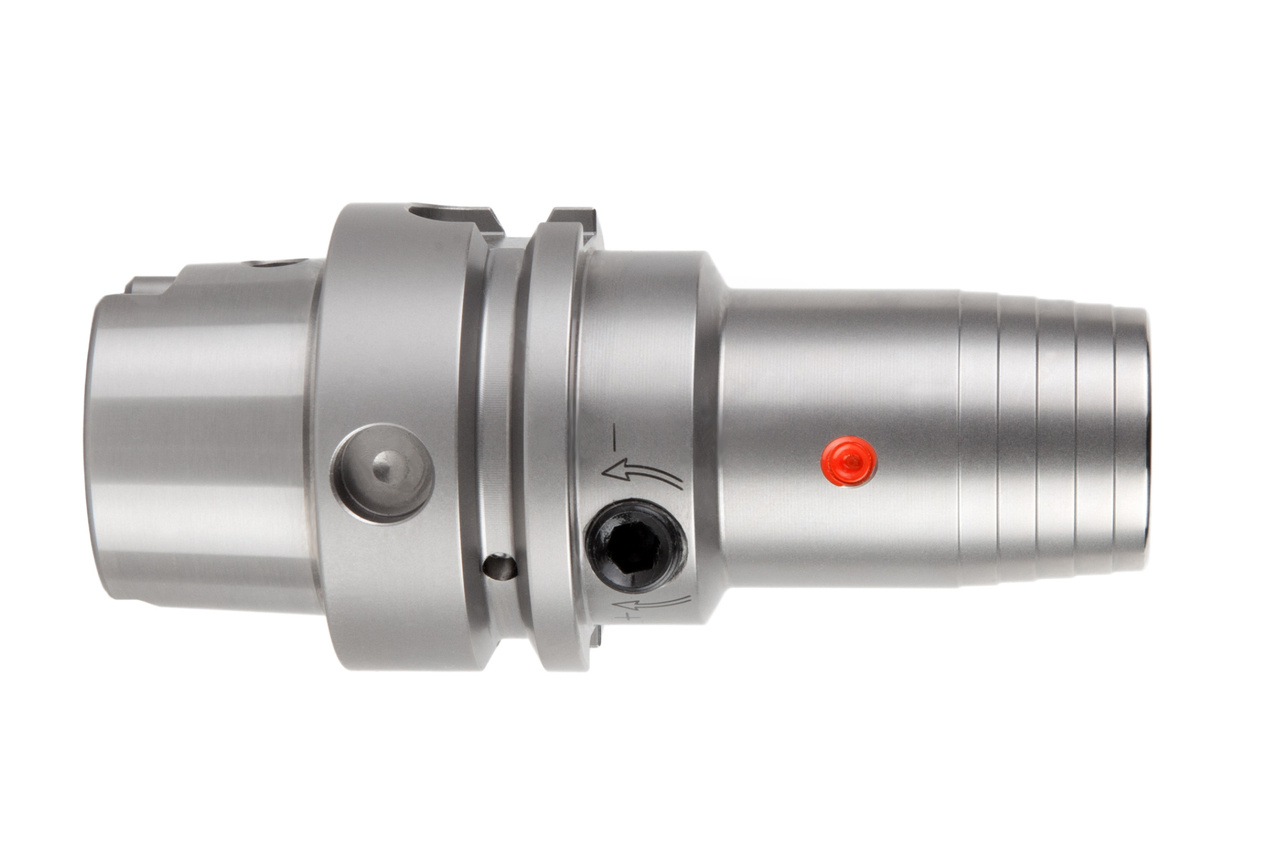

  • Produktbild Hydro Chuck MHC, Standard

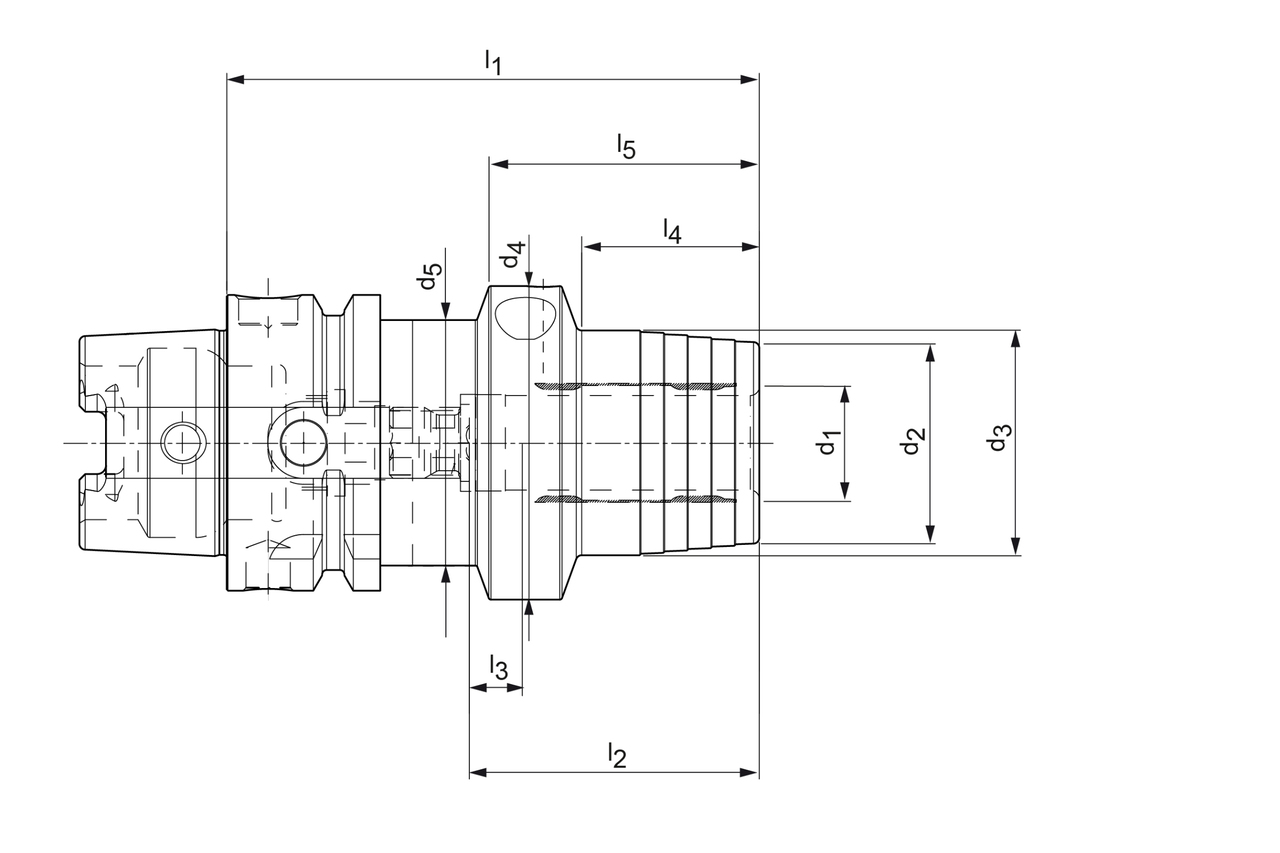

  • Produktzeichnung Hydro Chuck MHC, Standard

Durchmesser d1 (mm)

20.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30251013

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
50
Technologie
HydroChuck

d1

20   mm
d2
38   mm
d3
42   mm
d4
57   mm
d5
41.5   mm

l1

90   mm
l2
51   mm
l3
10   mm
l4
29   mm
l5
45.5   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY

Downloads

3D Hüllkontur in stp
30251013_606394752-000-00-E43.STP
Technische Zeichnung in tif
30251013_388768-000-01-ED1.TIF
Technische Zeichnung in dxf
30251013_388768-000-01-ED1.DXF
