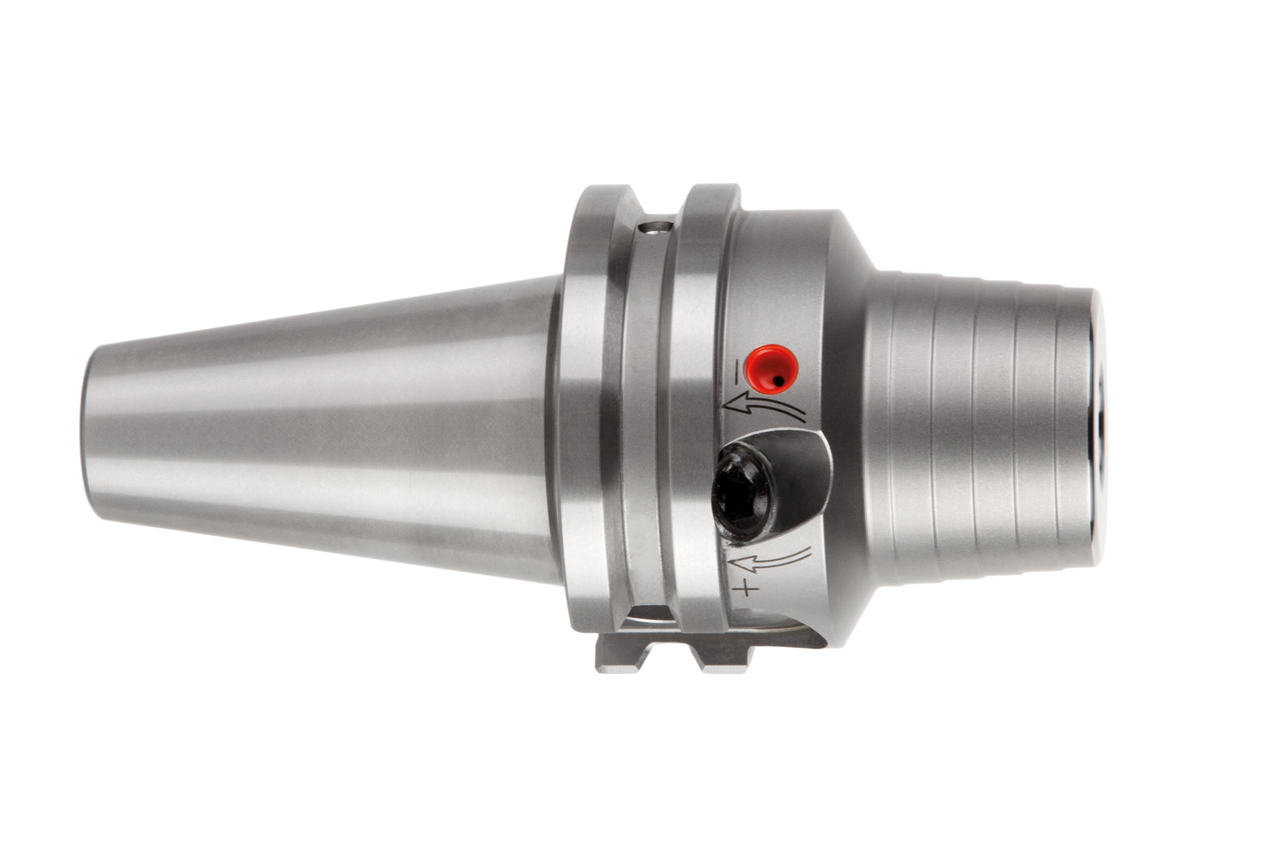

Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
14.0
Ihr Stückpreis
*Login erforderlichBestellnummer
30250972
Menge
Ihrem Warenkorb hinzugefügt
Benachrichtigen Sie mich, wenn der Artikel wieder auf Lager ist
Produktbeschreibung
Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling.
Technische Daten
- Maschinenschnittstelle
- SK (Form AD/AF)
- Größe Maschinenschnittstelle
- 50
- Technologie
- HydroChuck
-

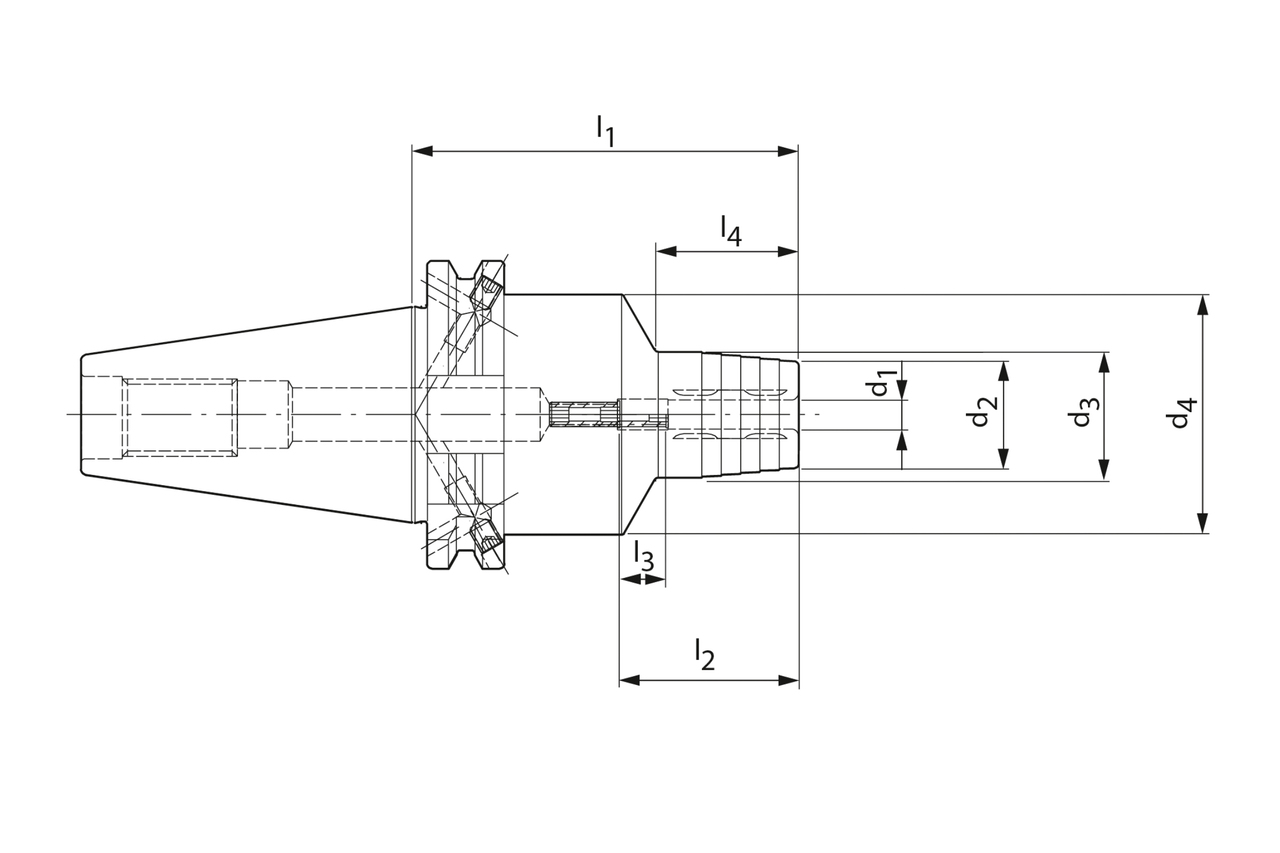

d1
- 14 mm
- d2
- 30 mm
- d3
- 34 mm
- d4
- 49.5 mm
- d5
- 0 mm
-
l1
- 80.5 mm
- l2
- 46 mm
- l3
- 10 mm
- l4
- 40 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
