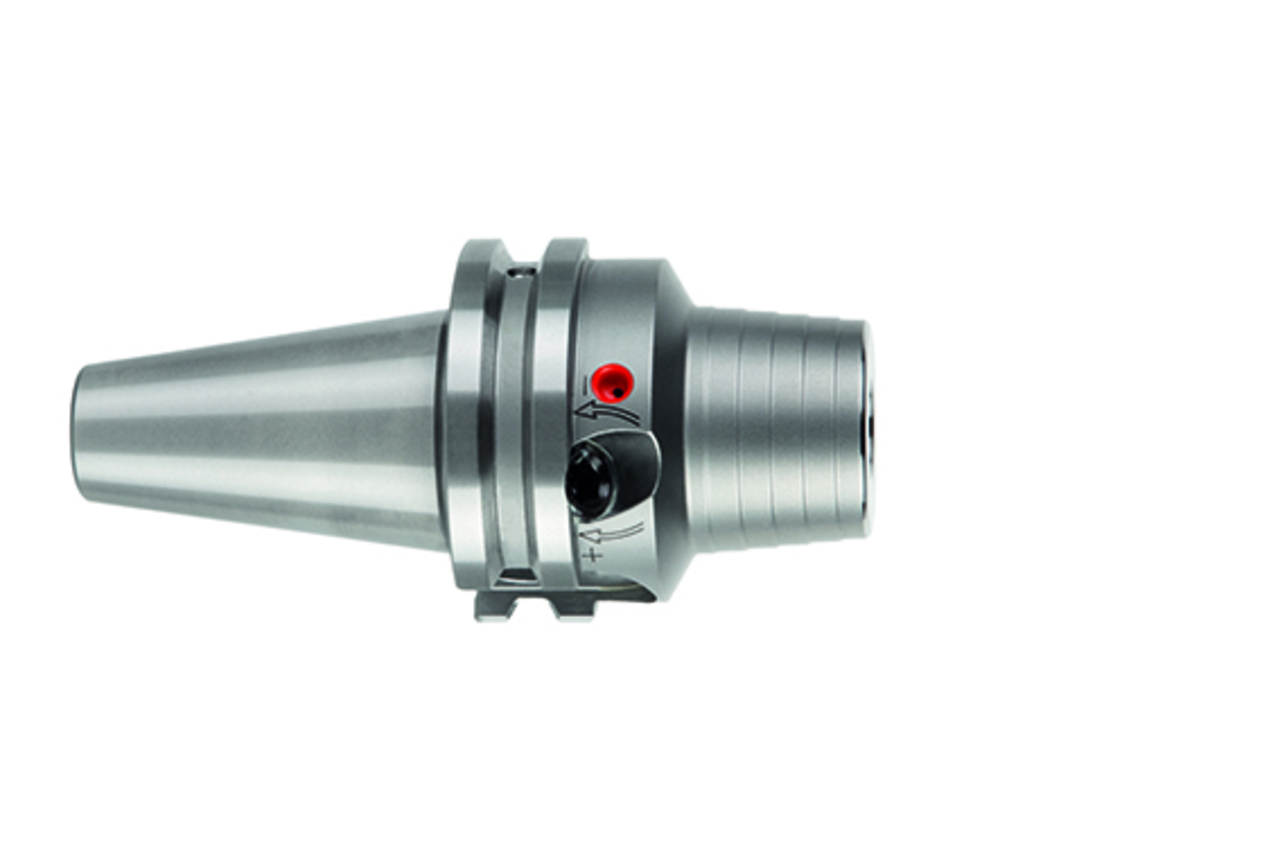

Hydro Chuck MHC, Standard
Durchmesser d1 (mm)
6.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
The HydroChuck MHC is the cornerstone of hydraulic expansion technology. The high concentricity and the excellent vibration damping guarantee optimum machining results - with easy handling at the same time.
Technische Daten
- Maschinenschnittstelle
- SK (Form AD/AF)
- Größe Maschinenschnittstelle
- 40
- Technologie
- HydroChuck
-

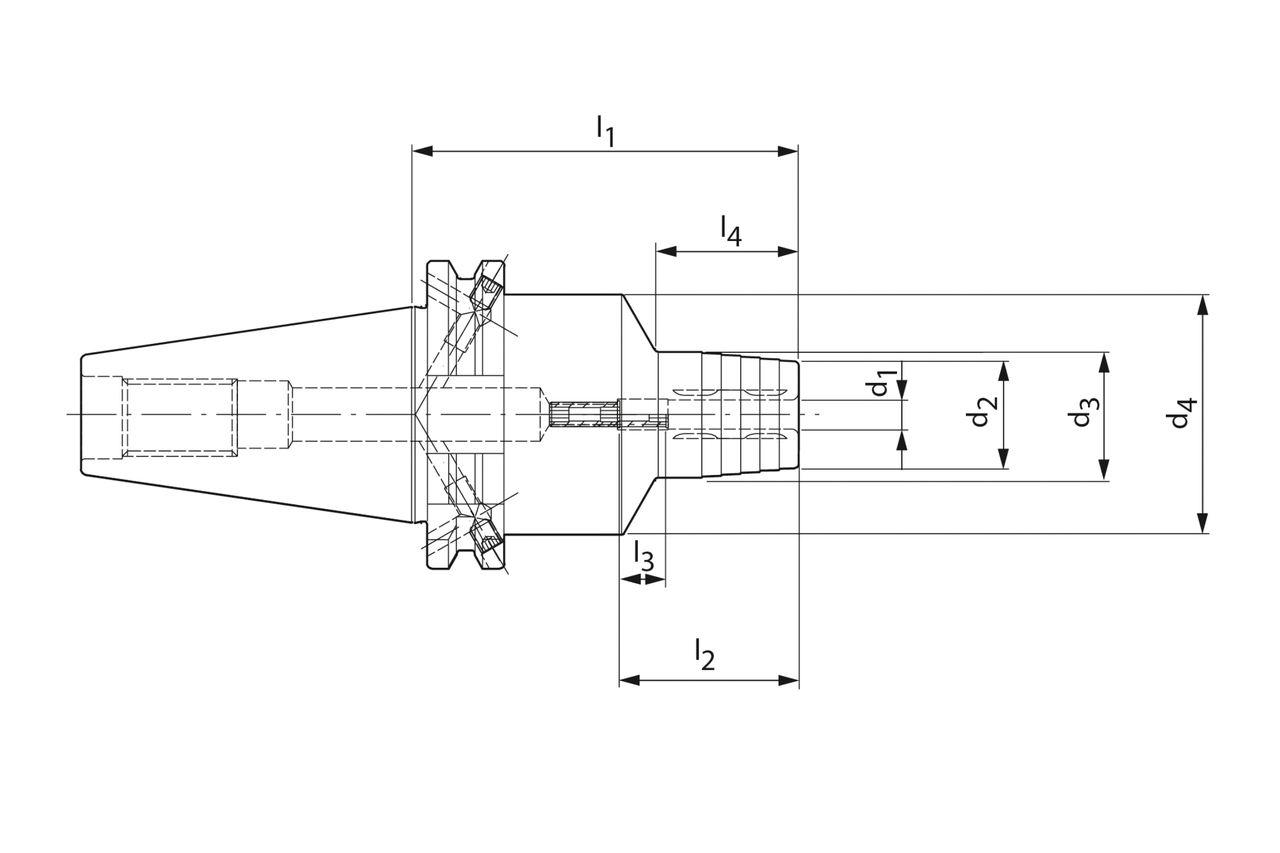

d1
- 6 mm
- d2
- 22 mm
- d3
- 26 mm
- d4
- 49.5 mm
-
l1
- 80.5 mm
- l2
- 37 mm
- l3
- 10 mm
- l4
- 29.5 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in tif
- 30250958_388869-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30250958_388869-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 30250958_606836094-000-00-E43.STP
- Tool contour in stp
- 30250958_606836094-000-00-e43.stp
- Technical drawing in dxf
- 30250958_388869-000-00-ed1.dxf
- Technical drawing in tif
- 30250958_388869-000-00-ed1.tif
