Hydro Chuck MHC, Standard MMS 1-Kanal

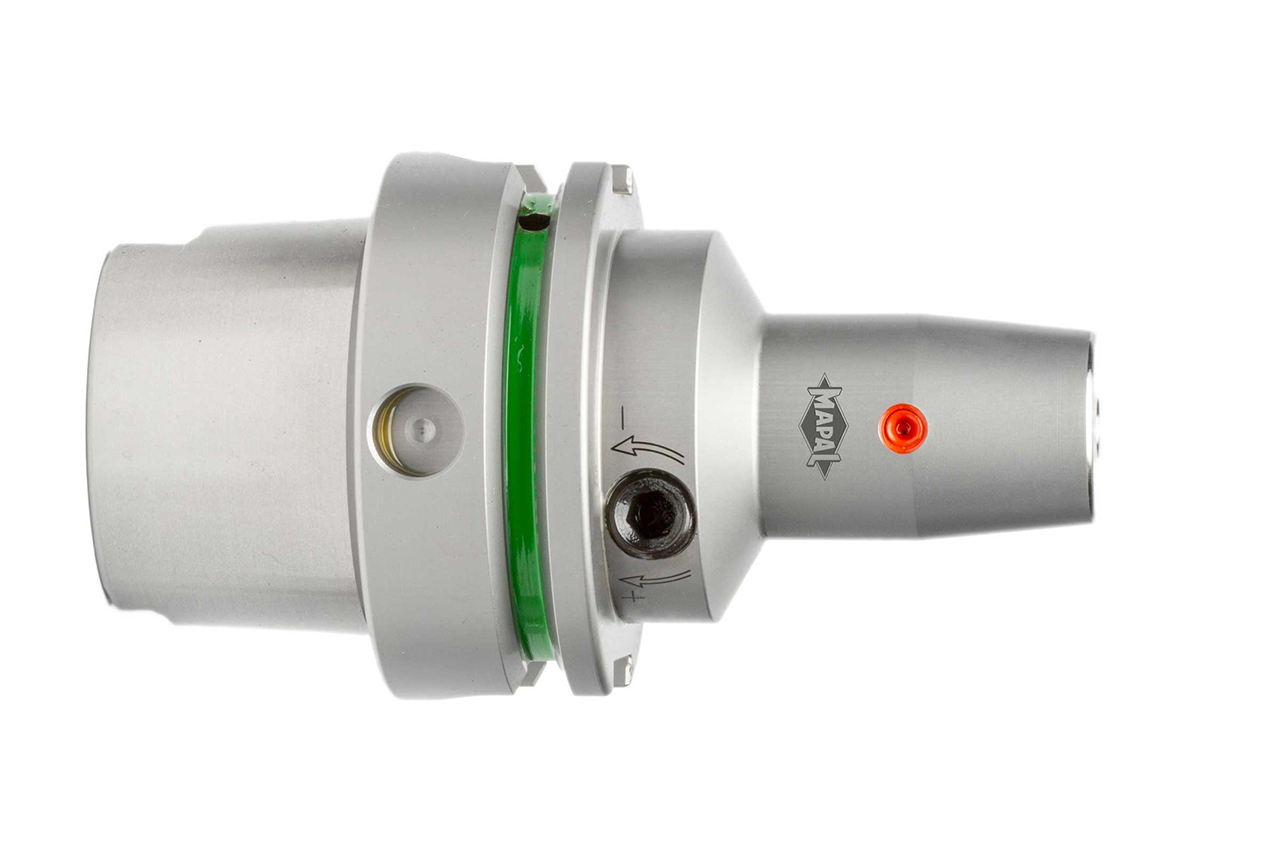

  • Product image Hydro Chuck MHC, Standard MQL 1-Channel

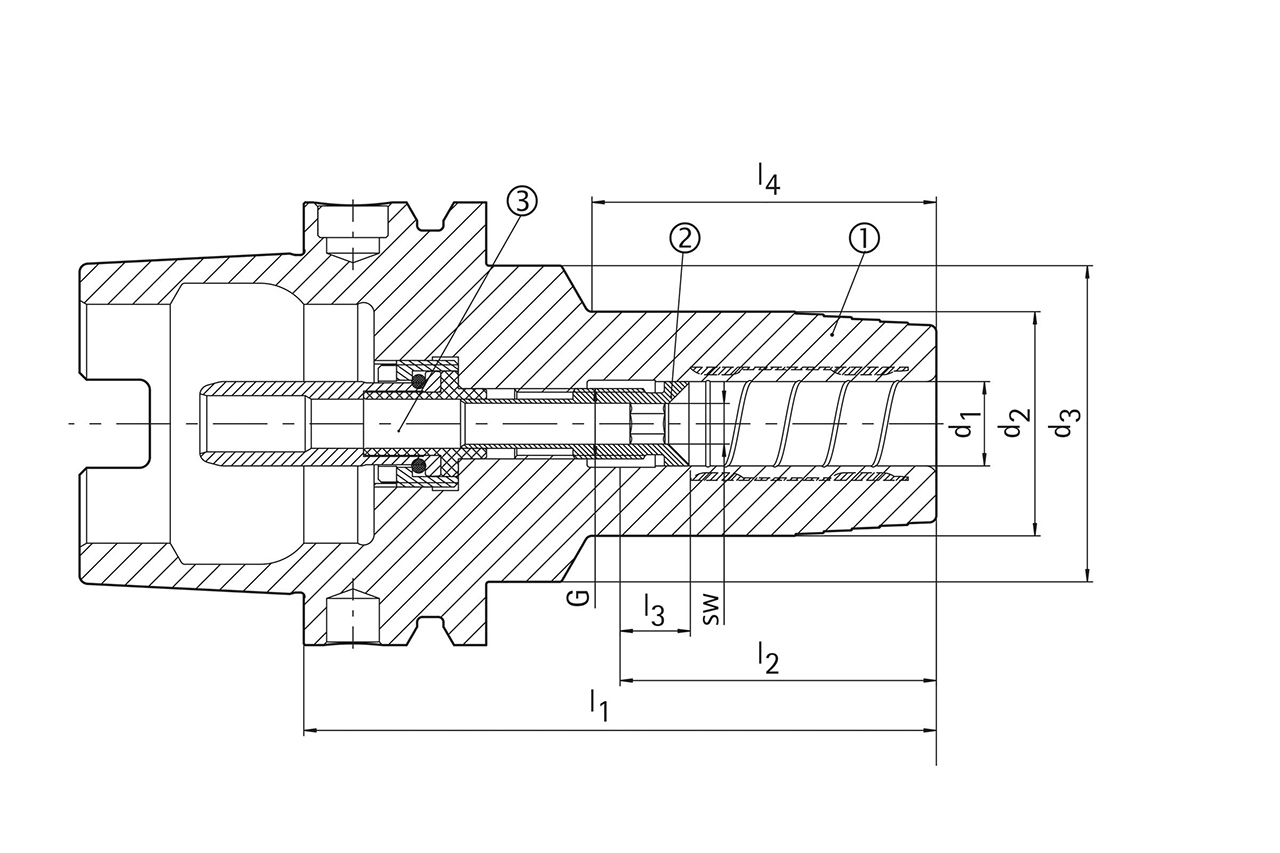

  • Technical drawing Hydro Chuck MHC, Standard MQL 1-Channel

Diameter d1 (mm)

6.0

Your unit price

*Login required

Article

30470620

Quantity

Added to Your Shopping Cart
Inform me when article is back in stock

Product description

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling. Die MMS-Technologie bietet eine ressourcen- und umweltschonende Alternative zum energieintensiven Einsatz von Kühlschmierstoffen. Beim 1-Kanalsystem wird das Aerosol außerhalb der Spindel vorgemischt und durch die Werkzeugaufnahme geführt.

Technical specifications

Machine connection
HSK-A
Size machine connection
63
Technology
HydroChuck
d1
6   mm
d2
22   mm
d3
30   mm
d4
38   mm
l1
200   mm
l2
36   mm
l3
10   mm
l4
155   mm
Coolant supply
MQL 1-Channel
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CY
Specification
MHC-HSK-A063-06-200-A-0-A-AAA

Downloads

3D envelope in stp
30470620_607938979-000-00-E43.STP
Technical drawing in tif
30470620_606320505-000-01-ED1.TIF
Technical drawing in pdf
30470620_606320505-000-01-ED1.PDF
Technical drawing in dxf
30470620_606320505-000-01-ED1.DXF
