HydroChuck MHC, Standard MMS 1-Kanal

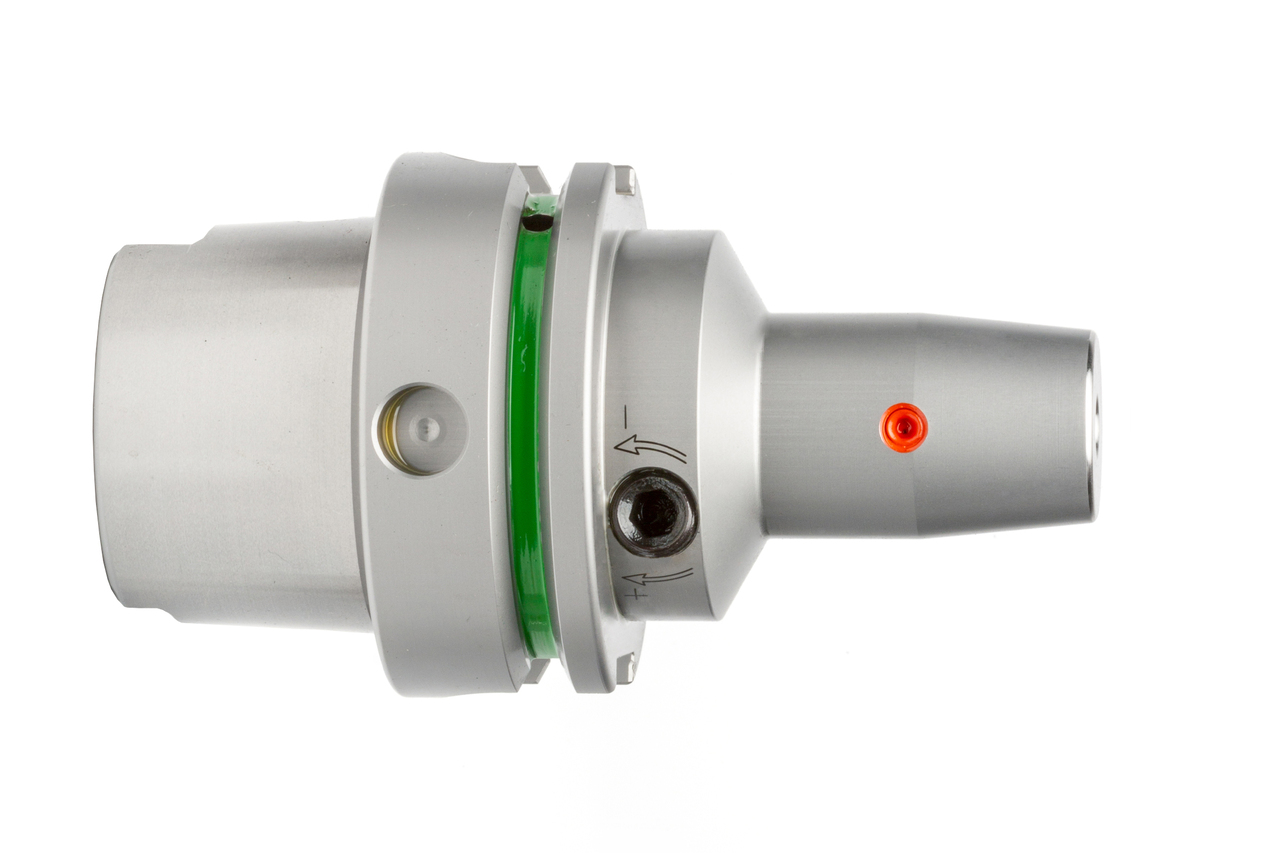

  • Produktbild Hydro Chuck MHC, Standard MMS 1-Kanal

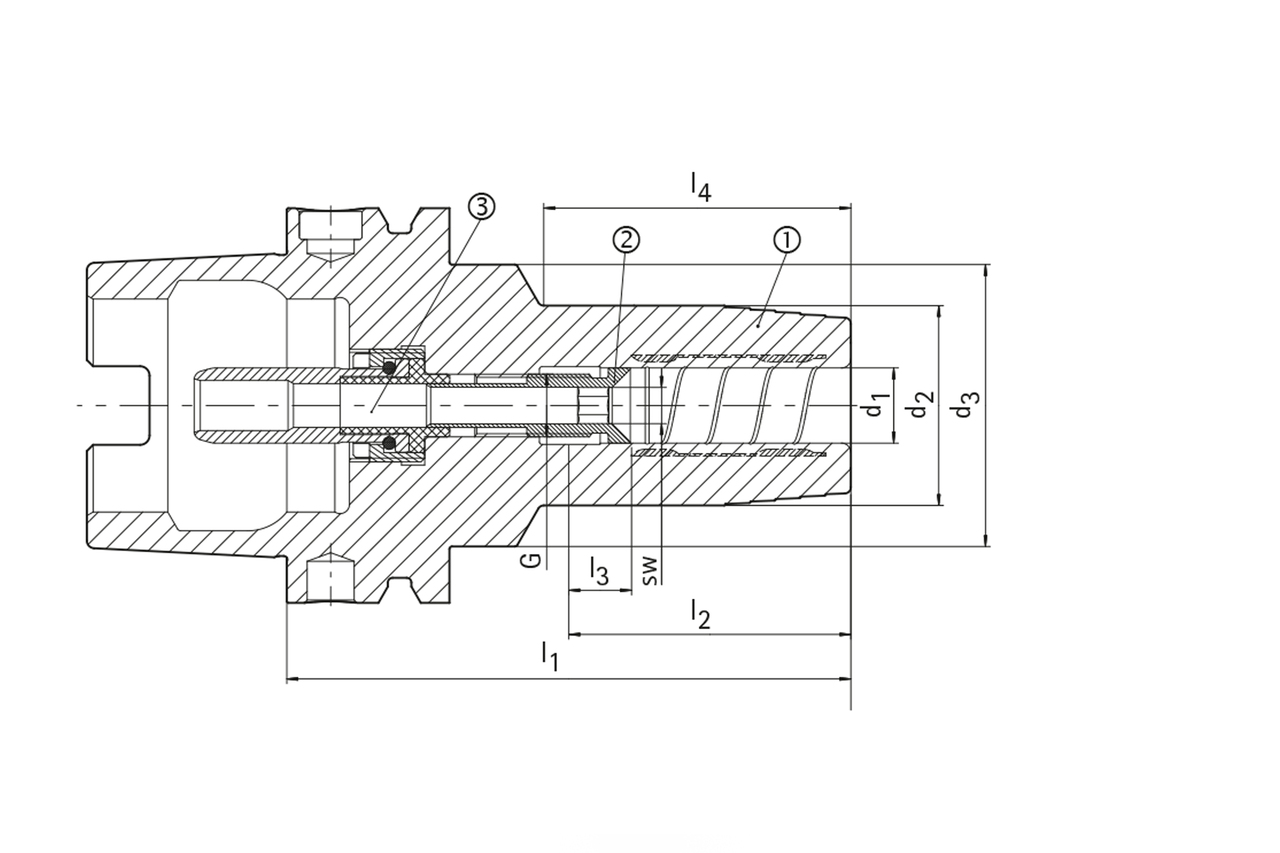

  • Produktzeichnung Hydro Chuck MHC, Standard MMS 1-Kanal

Diameter d1 (mm)

25.0

Ihr Stückpreis

*Login required

Bestellnummer

30386383

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HydroChuck MHC bildet den Grundstein der Hydrodehntechnologie. Die hohe Rundlaufgenauigkeit sowie die hervorragende Schwingungsdämfpung garantieren optimale Bearbeitungsergebnisse - bei gleichzeitig einfachem Handling. Die MMS-Technologie bietet eine ressourcen- und umweltschonende Alternative zum energieintensiven Einsatz von Kühlschmierstoffen. Beim 1-Kanalsystem wird das Aerosol außerhalb der Spindel vorgemischt und durch die Werkzeugaufnahme geführt.

Technische Daten

Machine connection
HSK-A
Size machine connection
63
Technology
HydroChuck
d1
25   mm
d2
53   mm
d3
57   mm
d4
52.5   mm
l1
115   mm
l2
56   mm
l3
10   mm
Coolant supply
MQL 1-Channel
Coolant outlet
axial concentric
Length adjustment
axial
Material group
CY
Specification
MHC-HSK-A063-25-115-A-0-A-AAA

Downloads

Technical drawing in tif
30386383_606320236-000-01-ED1.TIF
Technical drawing in pdf
30386383_606320236-000-01-ED1.PDF
Technical drawing in dxf
30386383_606320236-000-01-ED1.DXF
3D envelope in stp
30386383_607560038-000-01-E43.STP
