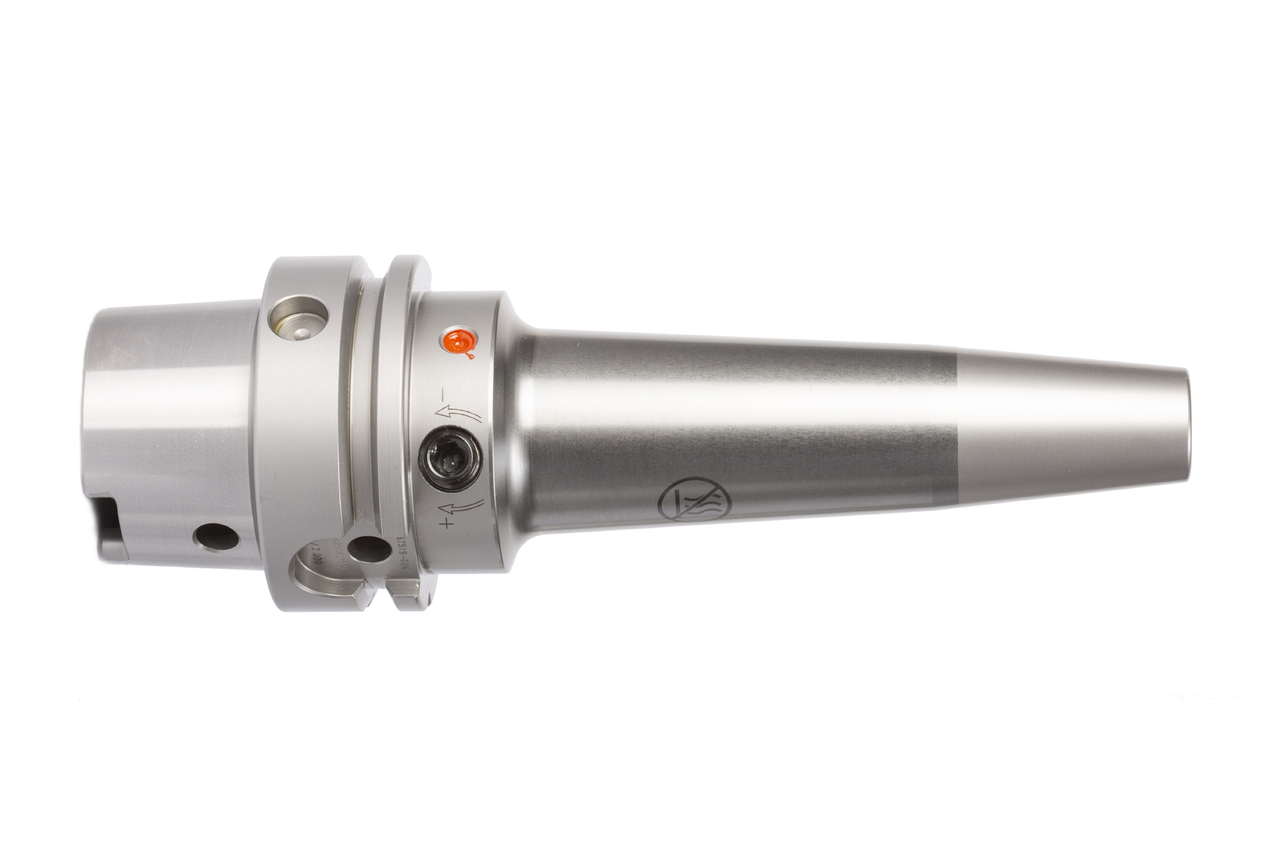

High Torque Chuck HTC, schlanke Ausführung 3°
Durchmesser d1 (mm)
18.0
Your unit price
*Login erforderlichProduct description
Das HighTorque Chuck HTC in der schlanken Ausführung erlaubt den Einsatz der Hydrodehnspanntechnik auch in konturkritischen Anwendungen. Die innovative Herstellung durch additive Fertigung ermöglicht beste Oberflächengüten bei gleichzeitig hoher Prozesssicherheit.
Technical specifications
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 63
- Technologie
- HighTorque Chuck
-

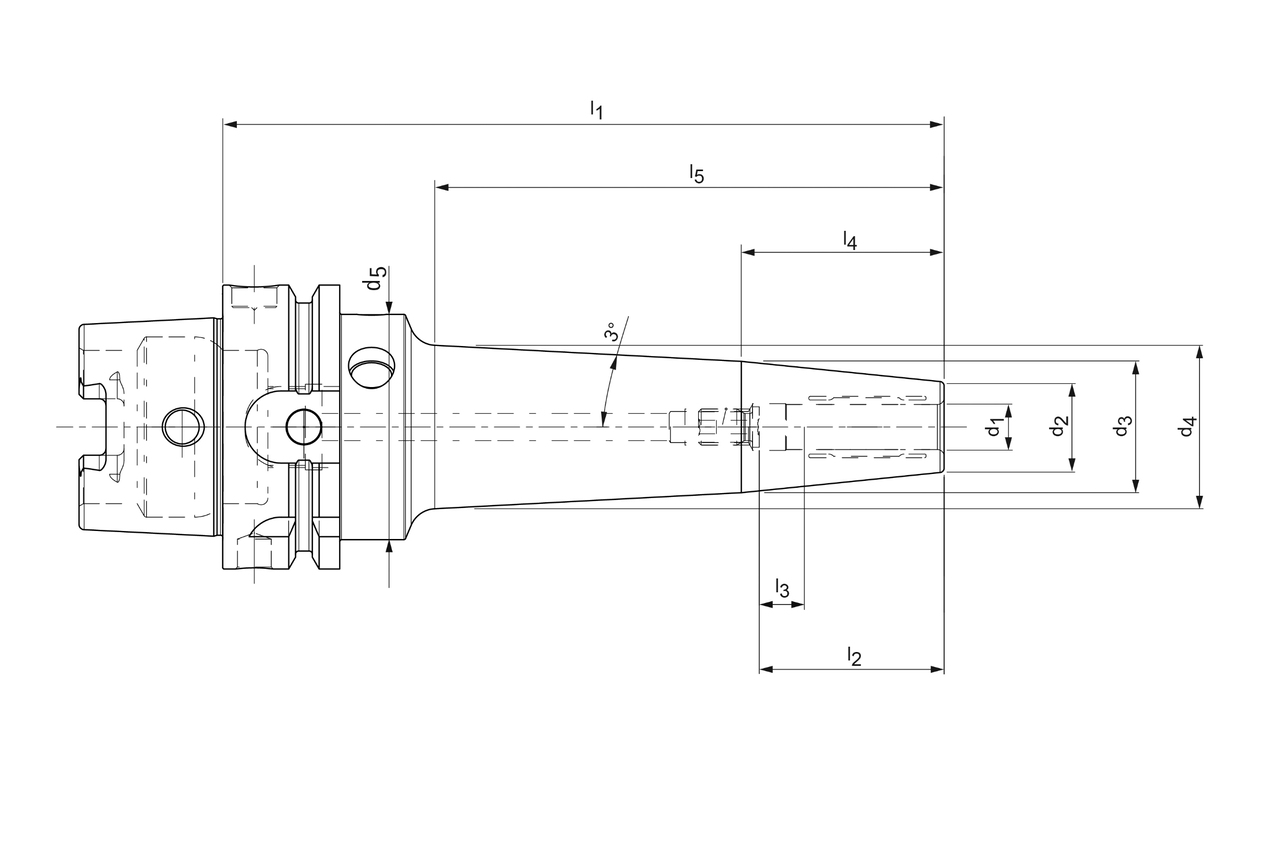

d1
- 18 mm
- d2
- 30 mm
- d3
- 36.1 mm
- d4
- 49.4 mm
- d5
- 50 mm
-
l1
- 200 mm
- l2
- 49 mm
- l3
- 10 mm
- l4
- 30 mm
- l5
- 156 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in dxf
- 30858334_606771142-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30858334_606771142-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30858334_606846942-000-01-E43.STP
