High Torque Chuck HTC, schlanke Ausführung 3°

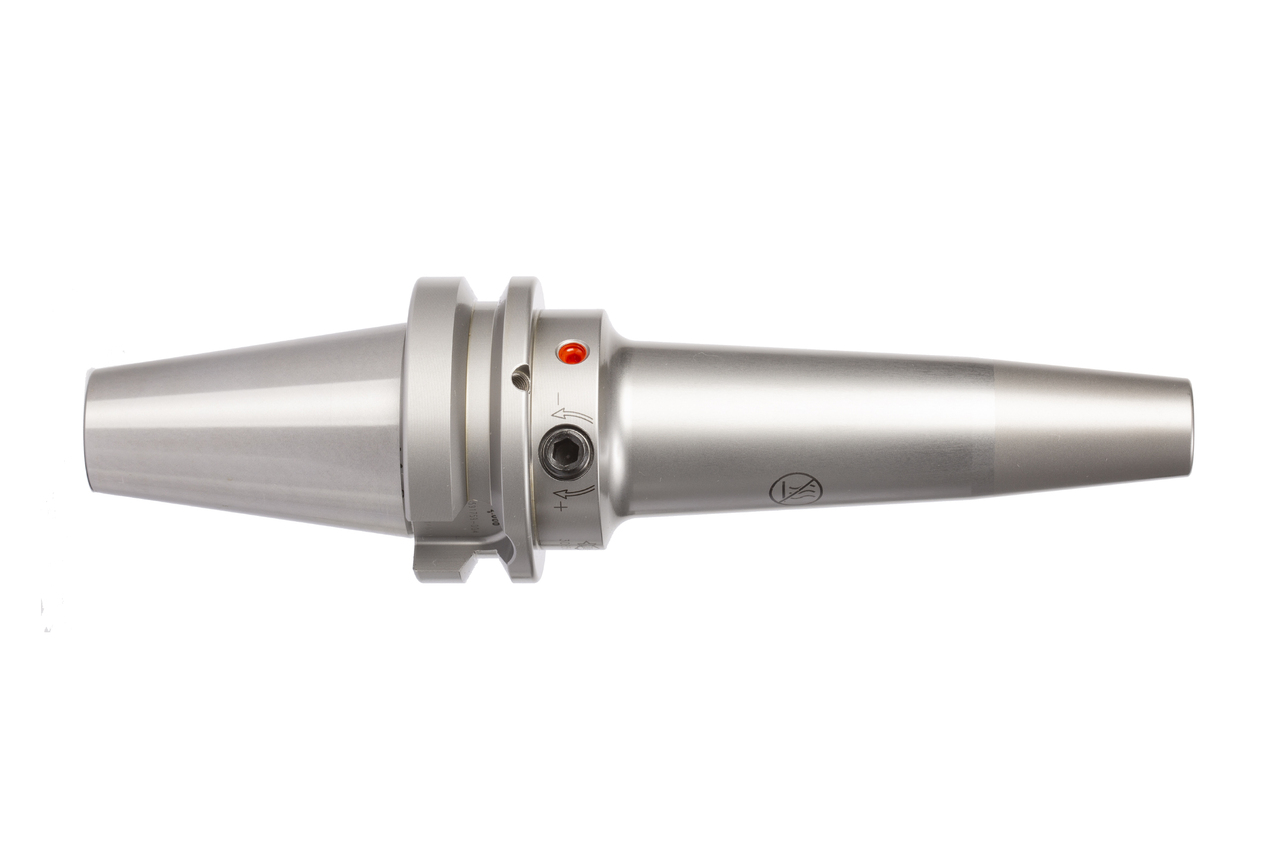

  • Produktbild High Torque Chuck HTC, schlanke Ausführung 3°

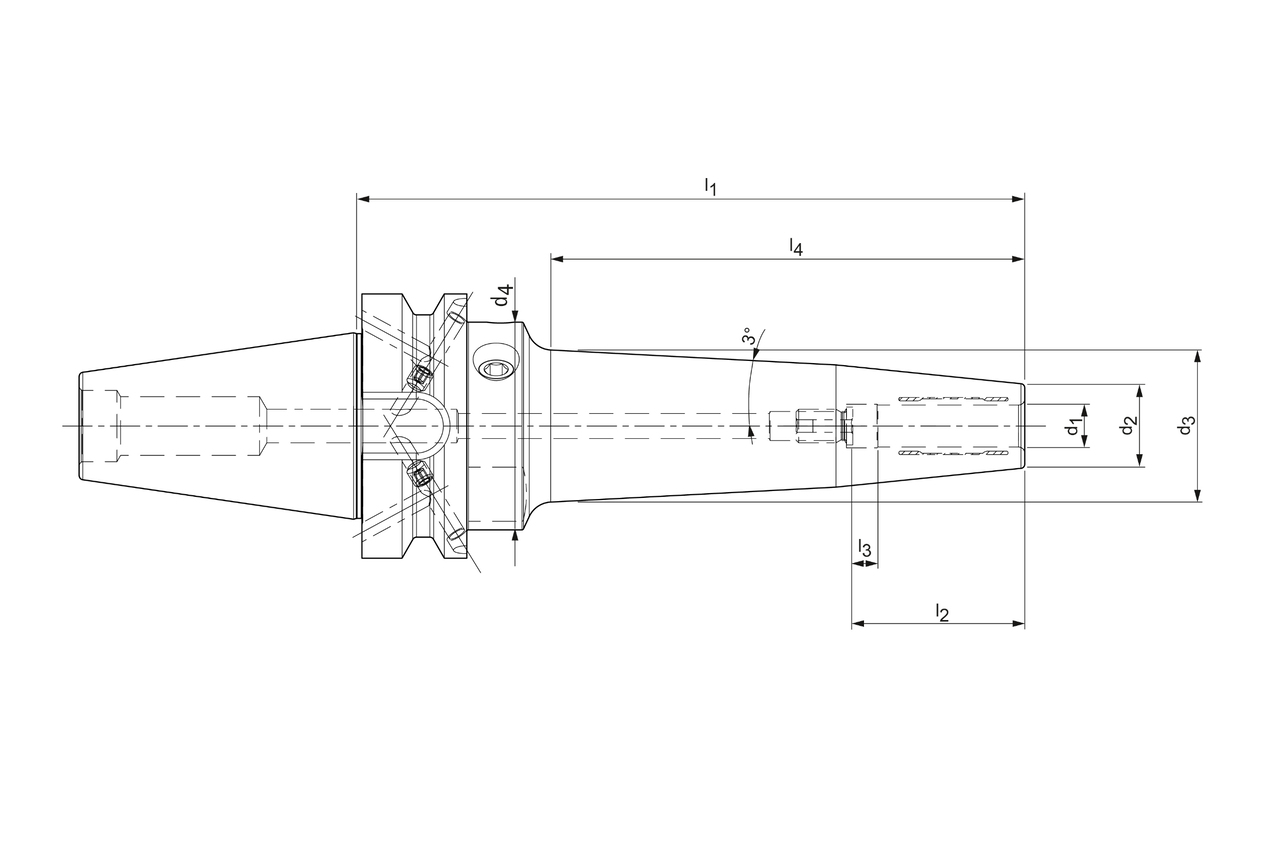

  • Produktzeichnung High Torque Chuck HTC, schlanke Ausführung 3°

Durchmesser d1 (mm)

3.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30858271

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HighTorque Chuck HTC in der schlanken Ausführung erlaubt den Einsatz der Hydrodehnspanntechnik auch in konturkritischen Anwendungen. Die innovative Herstellung durch additive Fertigung ermöglicht beste Oberflächengüten bei gleichzeitig hoher Prozesssicherheit.

Technische Daten

Maschinenschnittstelle
MAS BT / Form JD/JF
Größe Maschinenschnittstelle
40
Technologie
HighTorque Chuck

d1

3   mm
d2
13   mm
d3
31.4   mm
d4
49.5   mm
d5
0   mm

l1

160   mm
l2
28   mm
l3
16   mm
l4
109   mm
l5
0   mm
Kühlmittelzufuhr
intern und seitlich kombiniert
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY

Downloads

Technische Zeichnung in dxf
30858271_606771489-000-00-ED1.DXF
Technische Zeichnung in tif
30858271_606771489-000-00-ED1.TIF
3D Hüllkontur in stp
30858271_606814413-000-00-E43.STP
