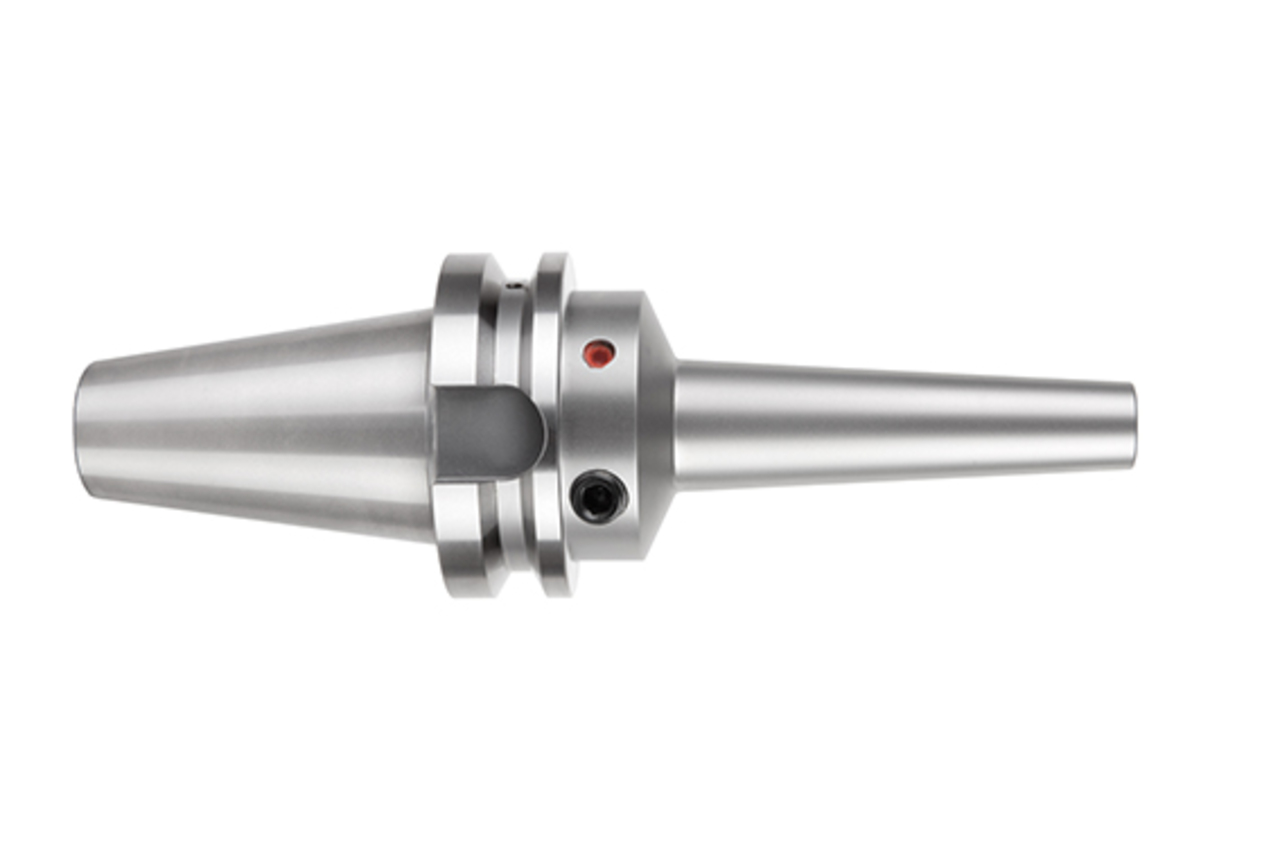

High Torque Chuck HTC, schlanke Ausführung 3°
Durchmesser d1 (mm)
4.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HighTorque Chuck HTC in der schlanken Ausführung erlaubt den Einsatz der Hydrodehnspanntechnik auch in konturkritischen Anwendungen. Die innovative Herstellung durch additive Fertigung ermöglicht beste Oberflächengüten bei gleichzeitig hoher Prozesssicherheit.
Technische Daten
- Maschinenschnittstelle
- MAS BT / Form JD/JF
- Größe Maschinenschnittstelle
- 40
- Technologie
- HighTorque Chuck
-

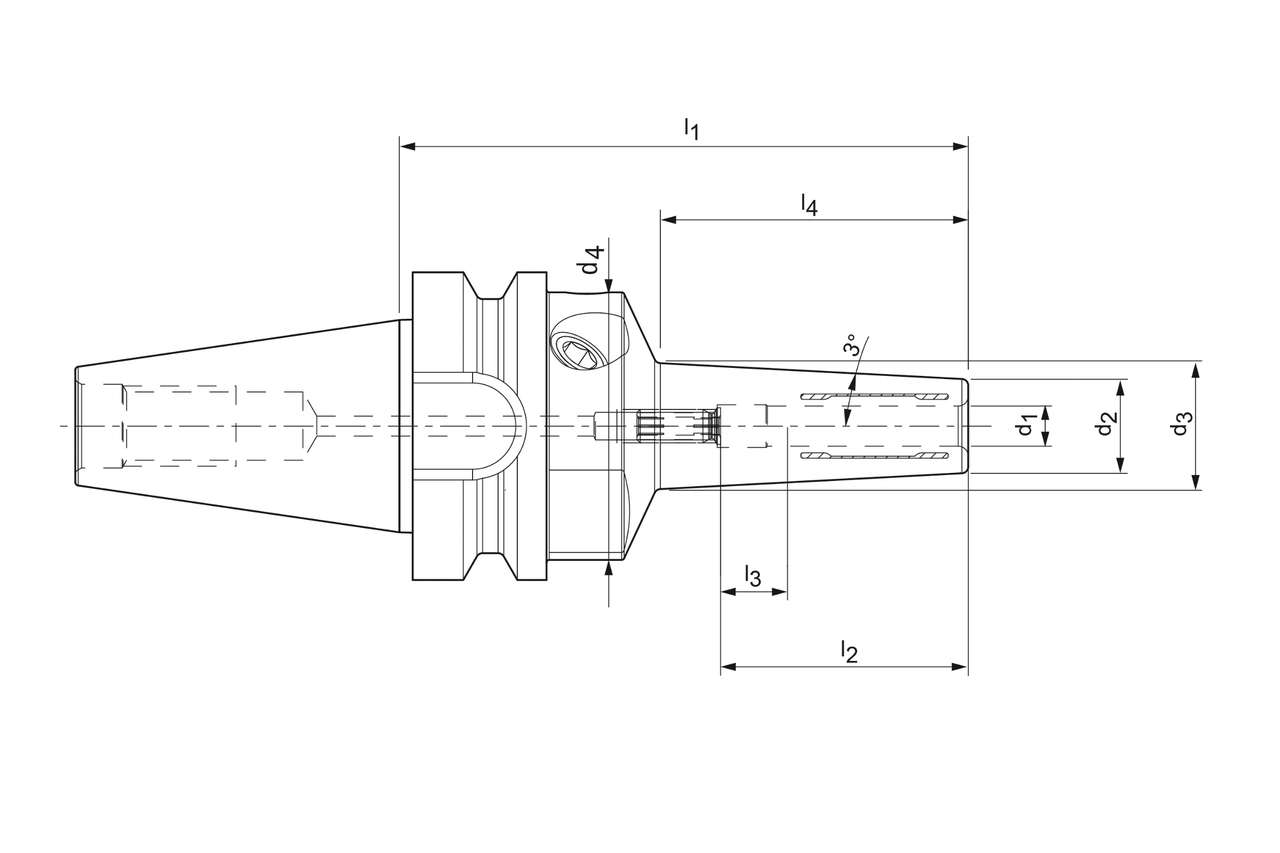

d1
- 4 mm
- d2
- 10 mm
- d3
- 17.6 mm
- d4
- 49.5 mm
- d5
- 0 mm
-
l1
- 120 mm
- l2
- 28 mm
- l3
- 12 mm
- l4
- 72 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in tif
- 30781287_606578046-000-01-ED1.TIF
- Technische Zeichnung in dxf
- 30781287_606578046-000-01-ED1.DXF
- 3D Hüllkontur in stp
- 30781287_606609380-000-01-E43.STP
