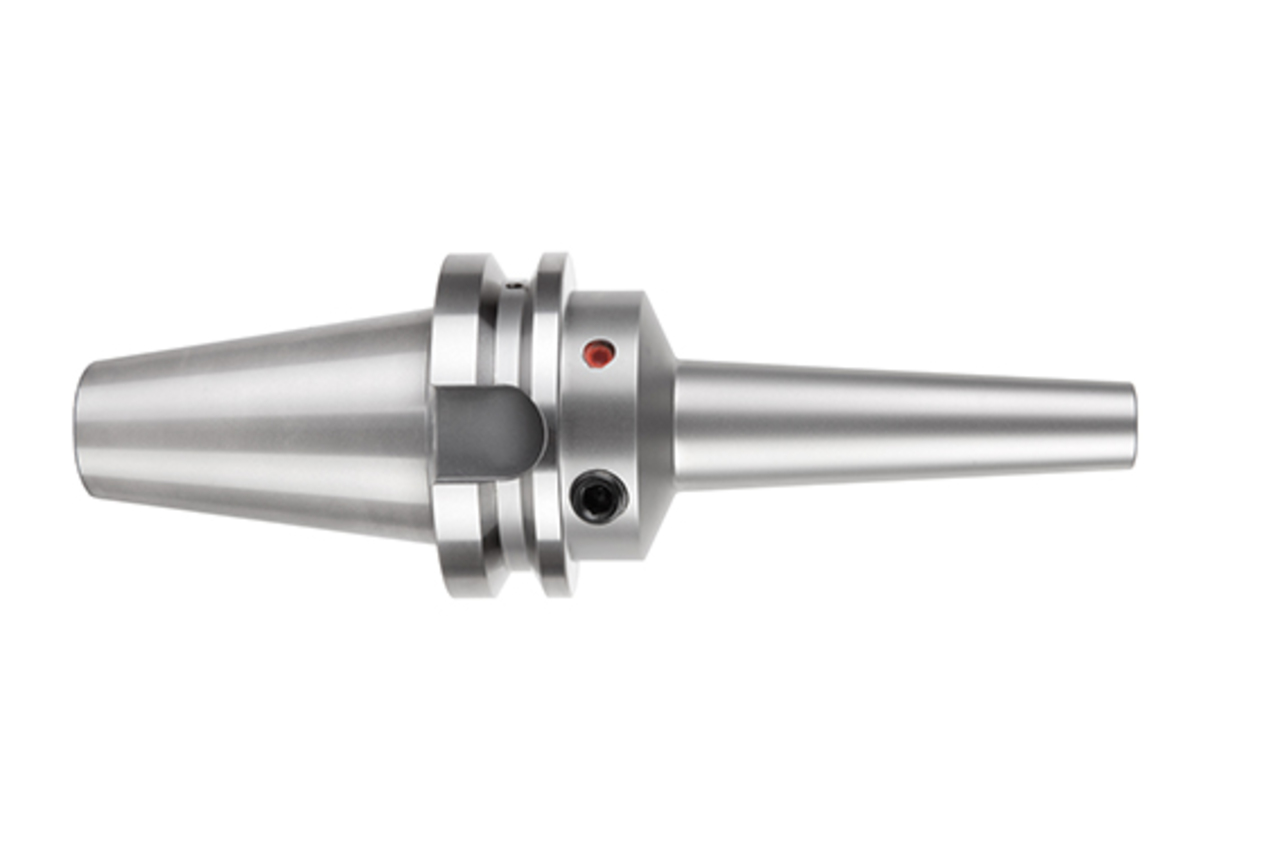

High Torque Chuck HTC, schlanke Ausführung 3°
Diameter d1 (mm)
3.0
Your unit price
*Login requiredProduct description
Das HighTorque Chuck HTC in der schlanken Ausführung erlaubt den Einsatz der Hydrodehnspanntechnik auch in konturkritischen Anwendungen. Die innovative Herstellung durch additive Fertigung ermöglicht beste Oberflächengüten bei gleichzeitig hoher Prozesssicherheit.
Technical specifications
- Machine connection
- SK (Form AD/AF)
- Size machine connection
- 40
- Technology
- HighTorque Chuck
- d1
- 3 mm
- d2
- 9 mm
- d3
- 17.4 mm
- d4
- 49.5 mm
- l1
- 120 mm
- l2
- 28 mm
- l3
- 16 mm
- l4
- 80 mm
- Coolant supply
- internally and laterally combined
- Coolant outlet
- axial concentric
- Length adjustment
- axial
- Material group
- CY
- Specification
- HTC-SK040-03-120-3-0-A
Downloads

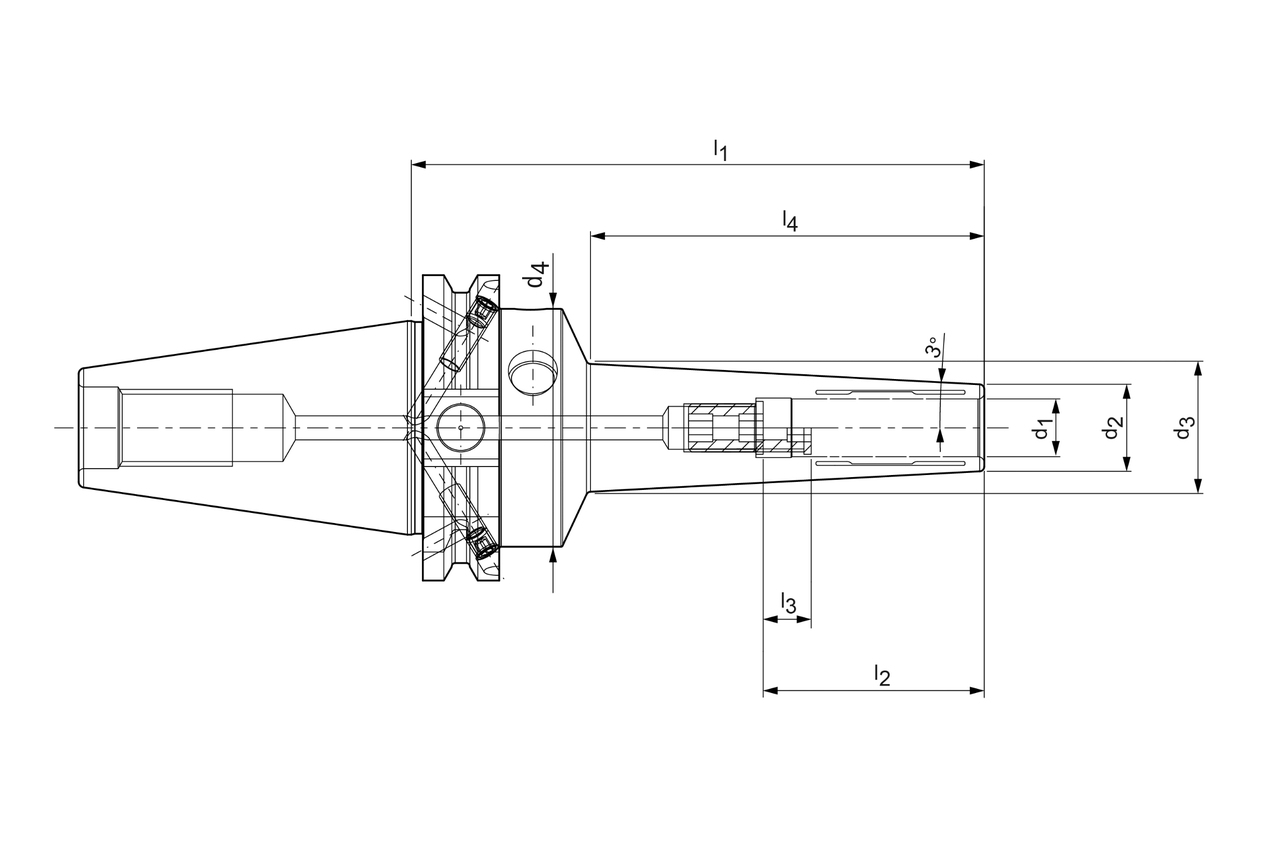

- Technical drawing in tif
- 30781267_606578048-000-01-ED1.TIF
- Technical drawing in dxf
- 30781267_606578048-000-01-ED1.DXF
- 3D envelope in stp
- 30781267_606609369-000-01-E43.STP
- 3D Hüllkontur in stp
- 30781267_606609369-000-01-E43.stp
- Technische Zeichnung in dxf
- 30781267_606578048-000-01-ed1.dxf
- Technische Zeichnung in tif
- 30781267_606578048-000-01-ed1.tif
