High Torque Chuck HTC, schlanke Ausführung 3°

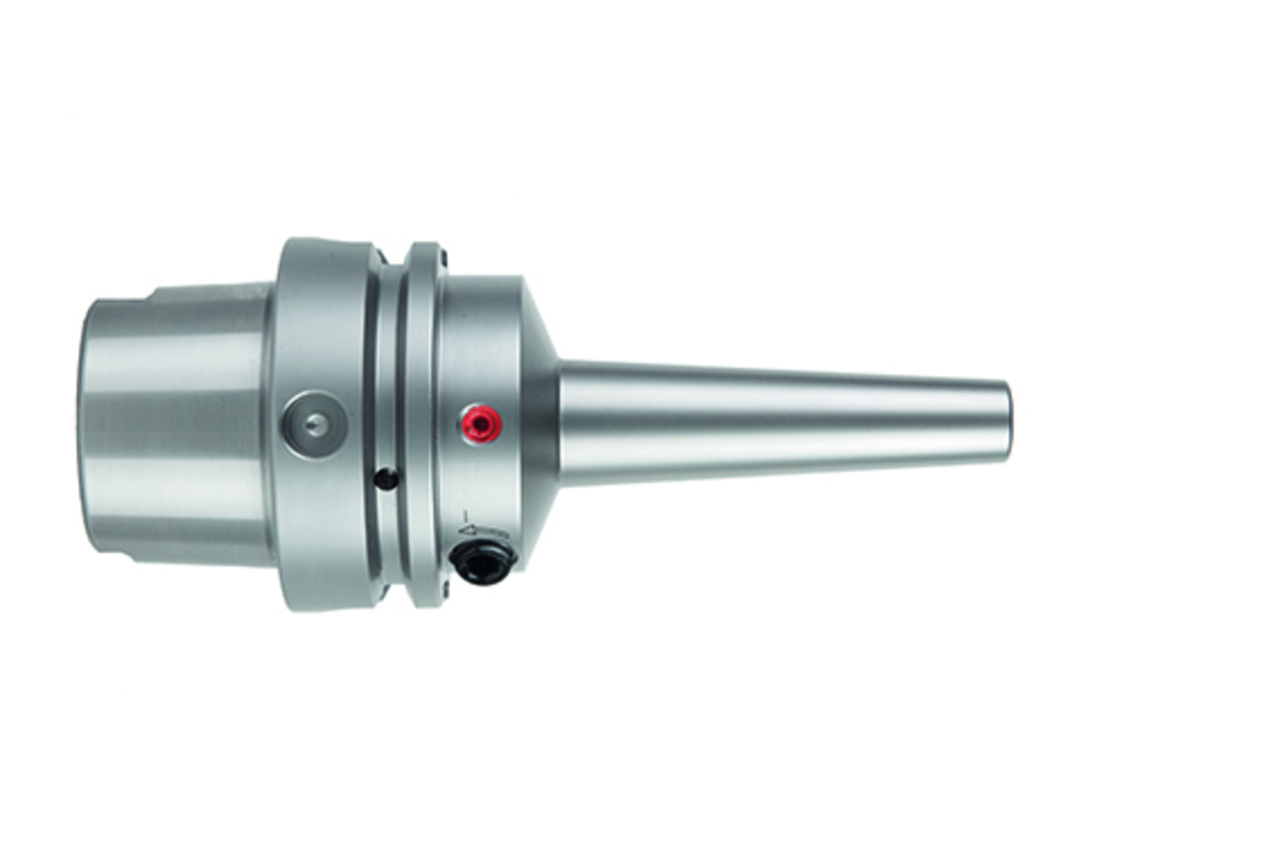

  • Produktbild High Torque Chuck HTC, schlanke Ausführung 3°

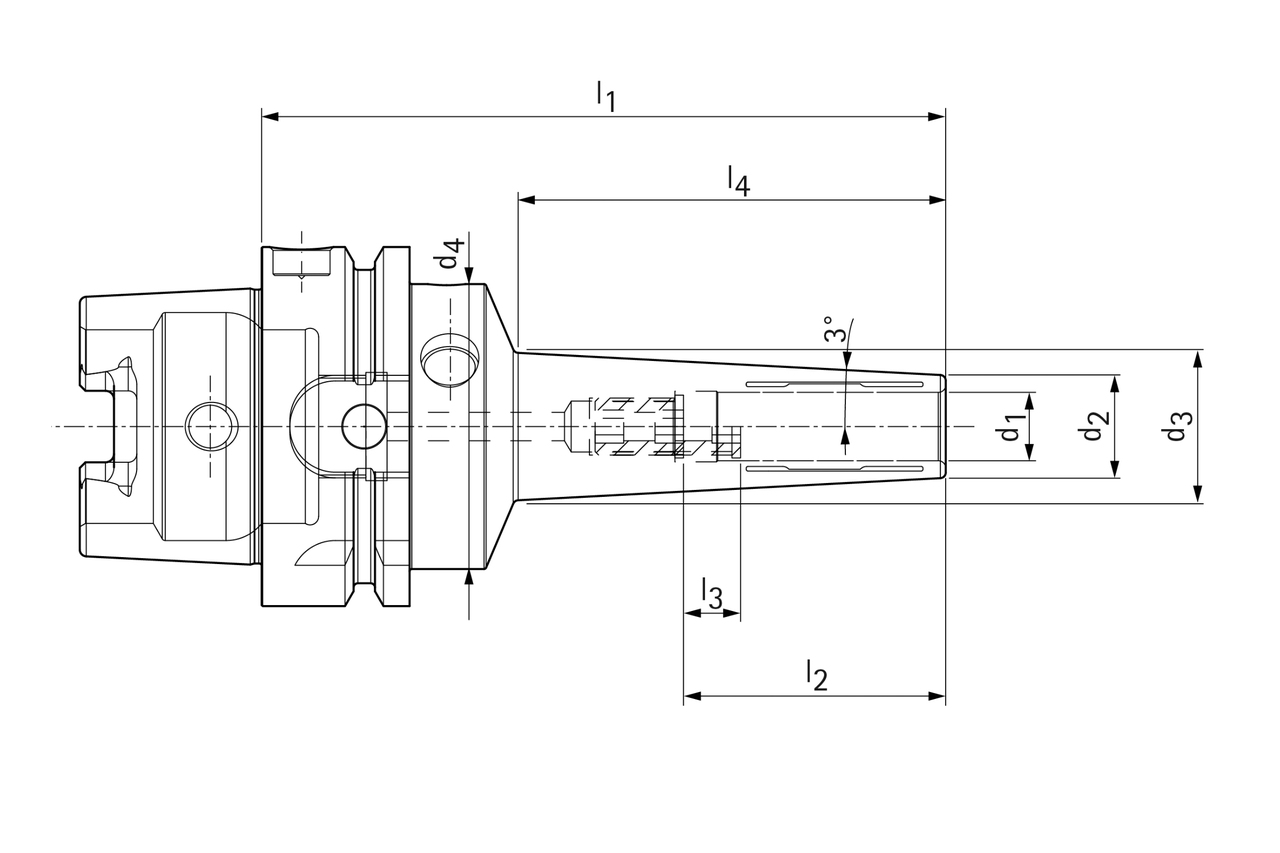

  • Produktzeichnung High Torque Chuck HTC, schlanke Ausführung 3°

Durchmesser d1 (mm)

4.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30702807

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Das HighTorque Chuck HTC in der schlanken Ausführung erlaubt den Einsatz der Hydrodehnspanntechnik auch in konturkritischen Anwendungen. Die innovative Herstellung durch additive Fertigung ermöglicht beste Oberflächengüten bei gleichzeitig hoher Prozesssicherheit.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
63
Technologie
HighTorque Chuck

d1

4   mm
d2
10   mm
d3
17.7   mm
d4
50   mm
d5
0   mm

l1

120   mm
l2
28   mm
l3
12   mm
l4
73   mm
l5
0   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
axiale Längeneinstellung
Materialgruppe
CY

Downloads

3D Hüllkontur in stp
30702807_606609393-000-00-E43.STP
Technische Zeichnung in tif
30702807_606578053-000-01-ED1.TIF
Technische Zeichnung in dxf
30702807_606578053-000-01-ED1.DXF
