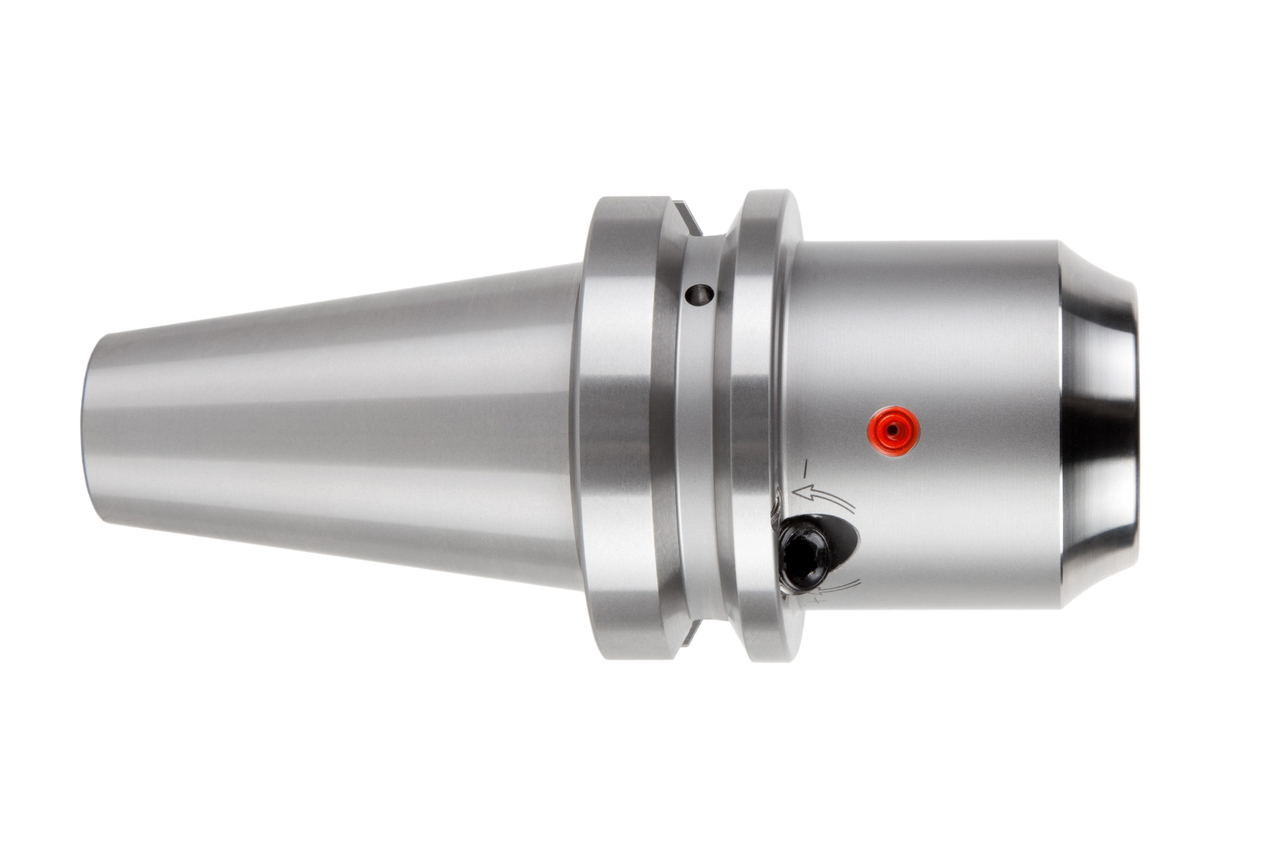

HighTorque Chuck HTC, kurze schwere Ausführung
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HighTorque Chuck HTC kombiniert die Vorteile der Hydrodehnspanntechnik mit hohen Haltekräften und maximaler Biegesteifigkeit. Damit ist es perfekt geeignet sowohl für Bohr- und Reibbearbeitungen sowie Fräsoperationen.
Technische Daten
- Maschinenschnittstelle
- BT (FC)
- Größe Maschinenschnittstelle
- 40
- Technologie
- HighTorque Chuck
-

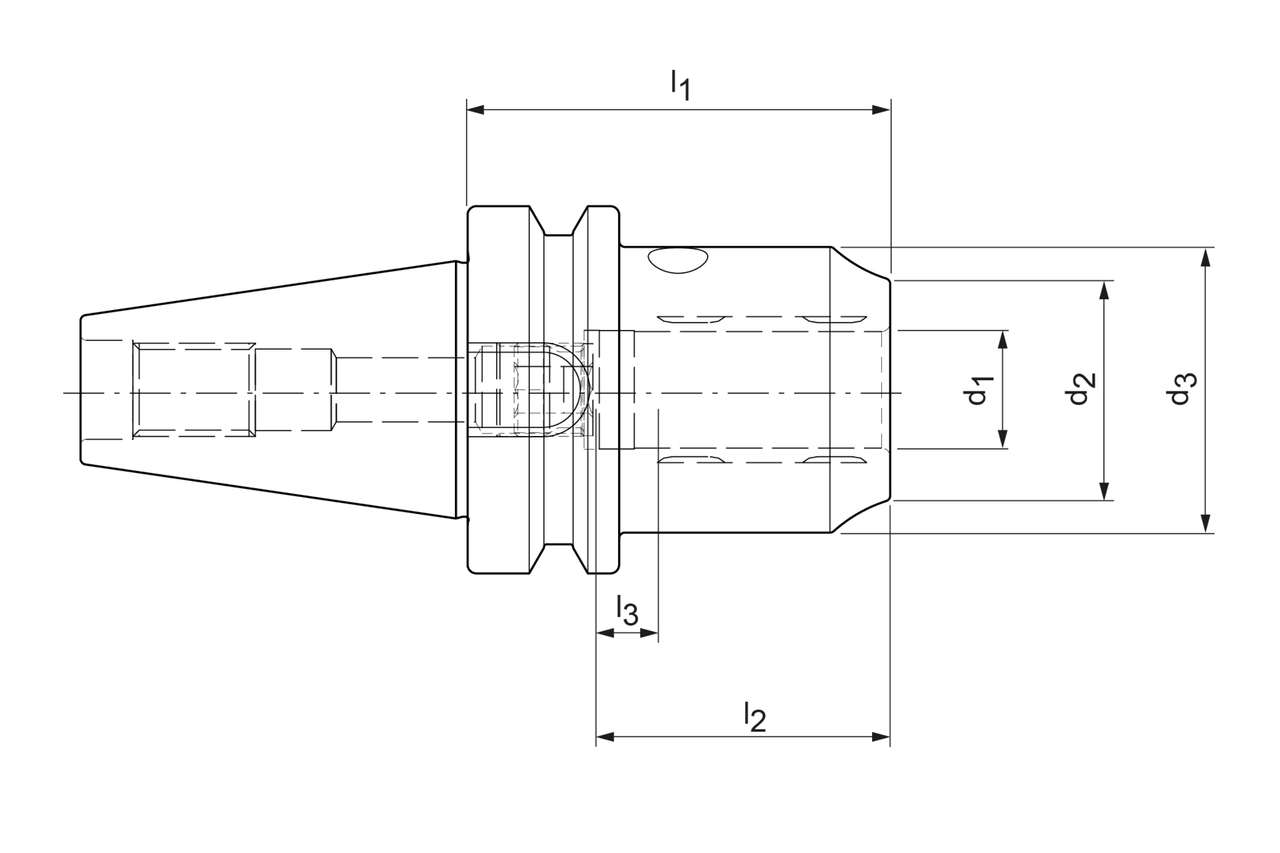

d1
- 12 mm
- d2
- 32 mm
- d3
- 42 mm
-
l1
- 58 mm
- l2
- 46 mm
- l3
- 10 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
- Spezifikation
- HTC-JD-FC040-12-058-1-0-A
Downloads
- Technische Zeichnung in tif
- 30970592_606985098-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 30970592_606985098-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30970592_606985098-000-00-ED1.PDF
- 3D Hüllkontur in stp
- 30970592_607463344-000-00-E43.STP
