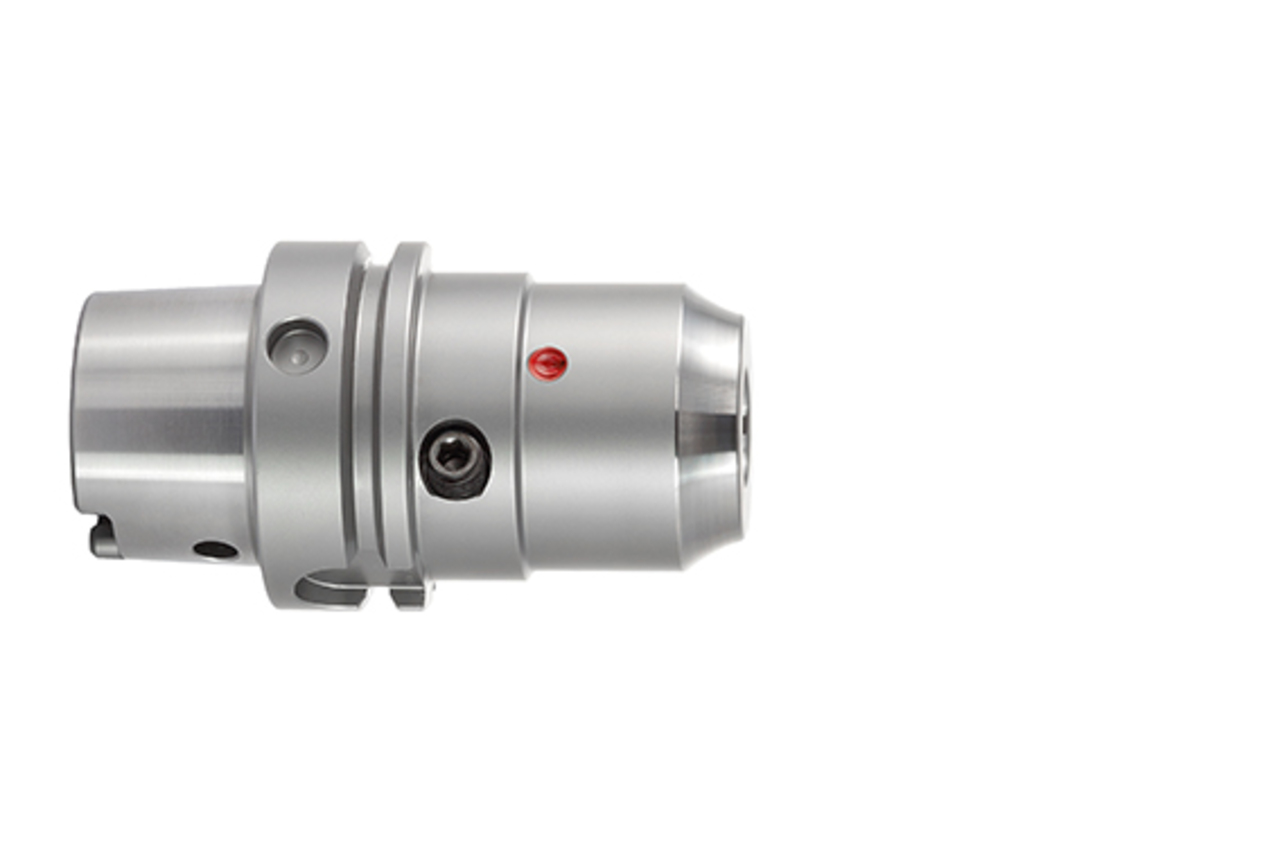

High Torque Chuck HTC, kurze schwere Ausführung
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Das HighTorque Chuck HTC kombiniert die Vorteile der Hydrodehnspanntechnik mit hohen Haltekräften und maximaler Biegesteifigkeit. Damit ist es perfekt geeignet sowohl für Bohr- und Reibbearbeitungen sowie Fräsoperationen.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 100
- Technologie
- HighTorque Chuck
-

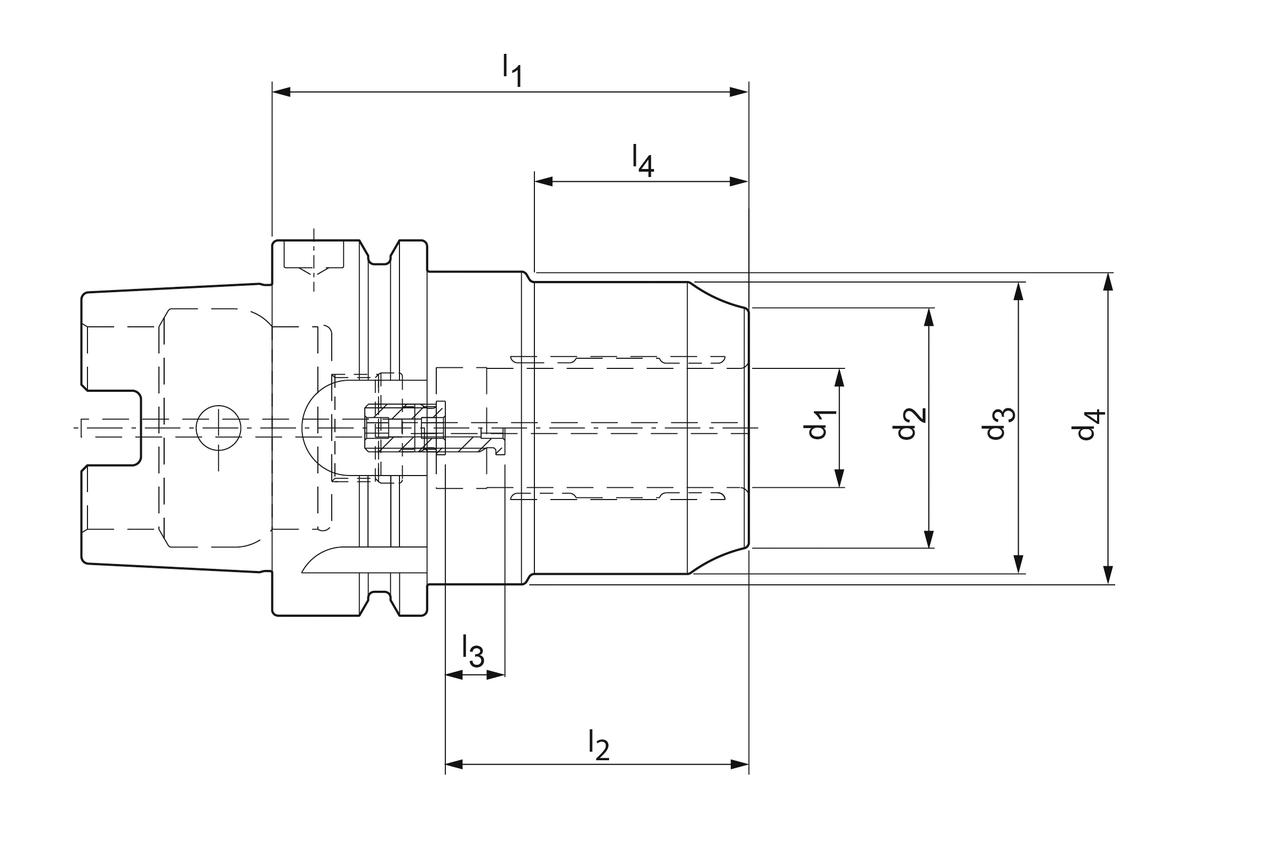

d1
- 12 mm
- d2
- 32 mm
- d3
- 42 mm
- d4
- 52.5 mm
- d5
- 0 mm
-
l1
- 85 mm
- l2
- 46 mm
- l3
- 10 mm
- l4
- 34 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- axiale Längeneinstellung
- Materialgruppe
- CY
Downloads
- Technische Zeichnung in dxf
- 30524703_606792842-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30524703_606792842-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30524703_607434805-000-00-E43.STP
