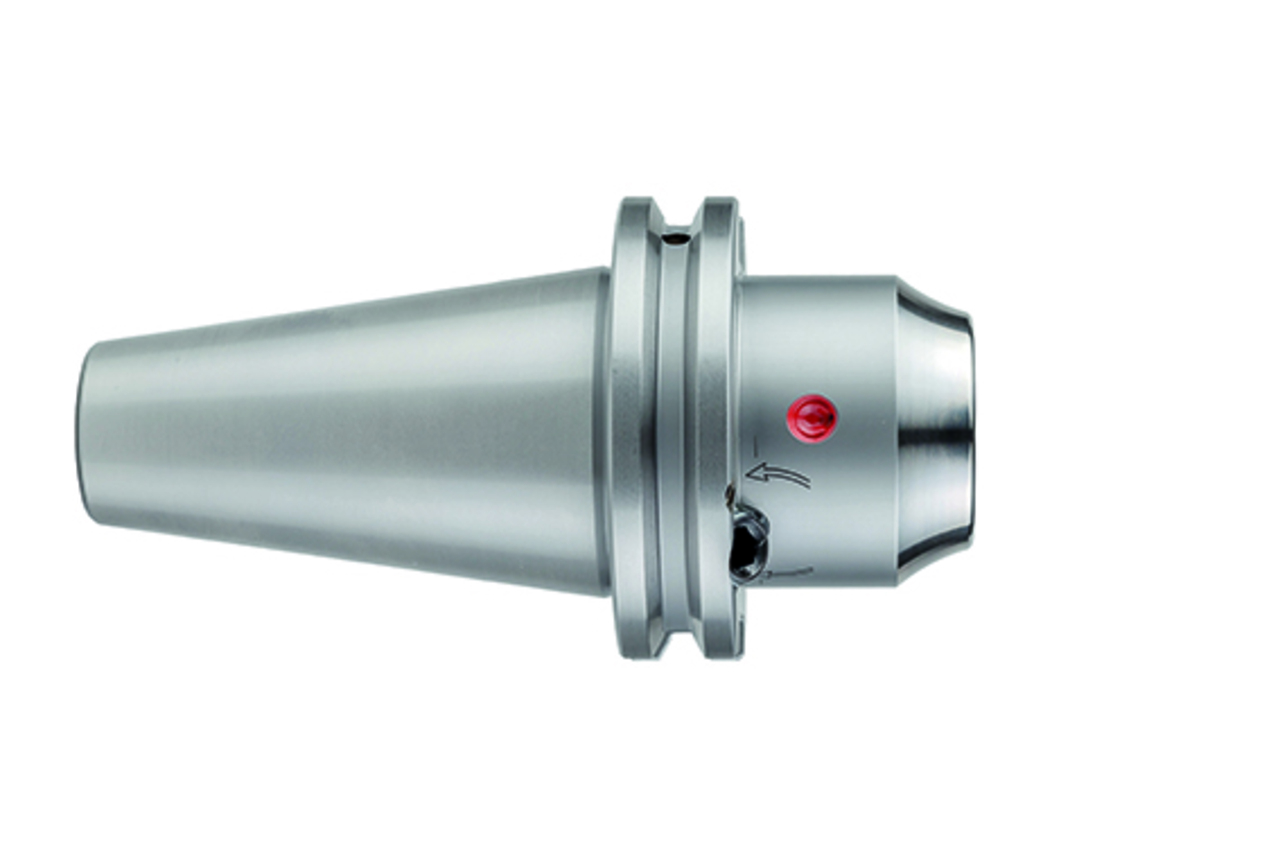

High Torque Chuck HTC, kurze schwere Ausführung
Diameter d1 (mm)
12.0
Ihr Stückpreis
*Login requiredBestellnummer
30524699
Menge
Ihrem Warenkorb hinzugefügt
Inform me when article is back in stock
Produktbeschreibung
Das HighTorque Chuck HTC kombiniert die Vorteile der Hydrodehnspanntechnik mit hohen Haltekräften und maximaler Biegesteifigkeit. Damit ist es perfekt geeignet sowohl für Bohr- und Reibbearbeitungen sowie Fräsoperationen.
Technische Daten
- Machine connection
- SK (Form AD/AF)
- Size machine connection
- 50
- Technology
- HighTorque Chuck

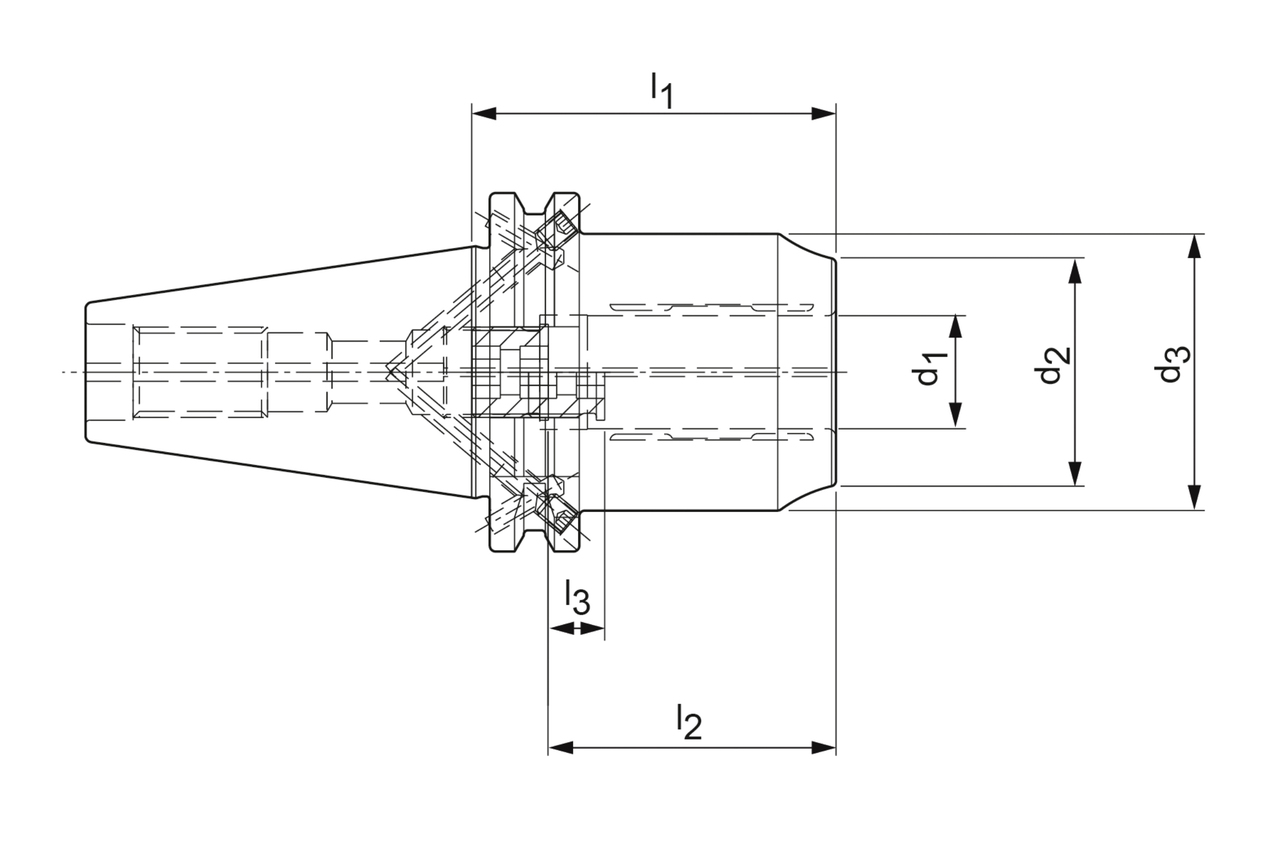

- d1
- 12 mm
- d2
- 32 mm
- d3
- 42 mm
- l1
- 50 mm
- l2
- 46 mm
- l3
- 10 mm
- Coolant supply
- internally and laterally combined
- Coolant outlet
- axial concentric
- Length adjustment
- axial
- Material group
- CY
- Specification
- HTC-SK050-12-050-3-0-A
Downloads
- Technical drawing in tif
- 30524699_606859443-000-00-ED1.TIF
- Technical drawing in dxf
- 30524699_606859443-000-00-ED1.DXF
- 3D envelope in stp
- 30524699_607239718-000-00-E43.STP
- 3D Hüllkontur in stp
- 30524699_607239718-000-00-E43.stp
- Technische Zeichnung in dxf
- 30524699_606859443-000-00-ED1.dxf
- Technische Zeichnung in tif
- 30524699_606859443-000-00-ED1.tif
