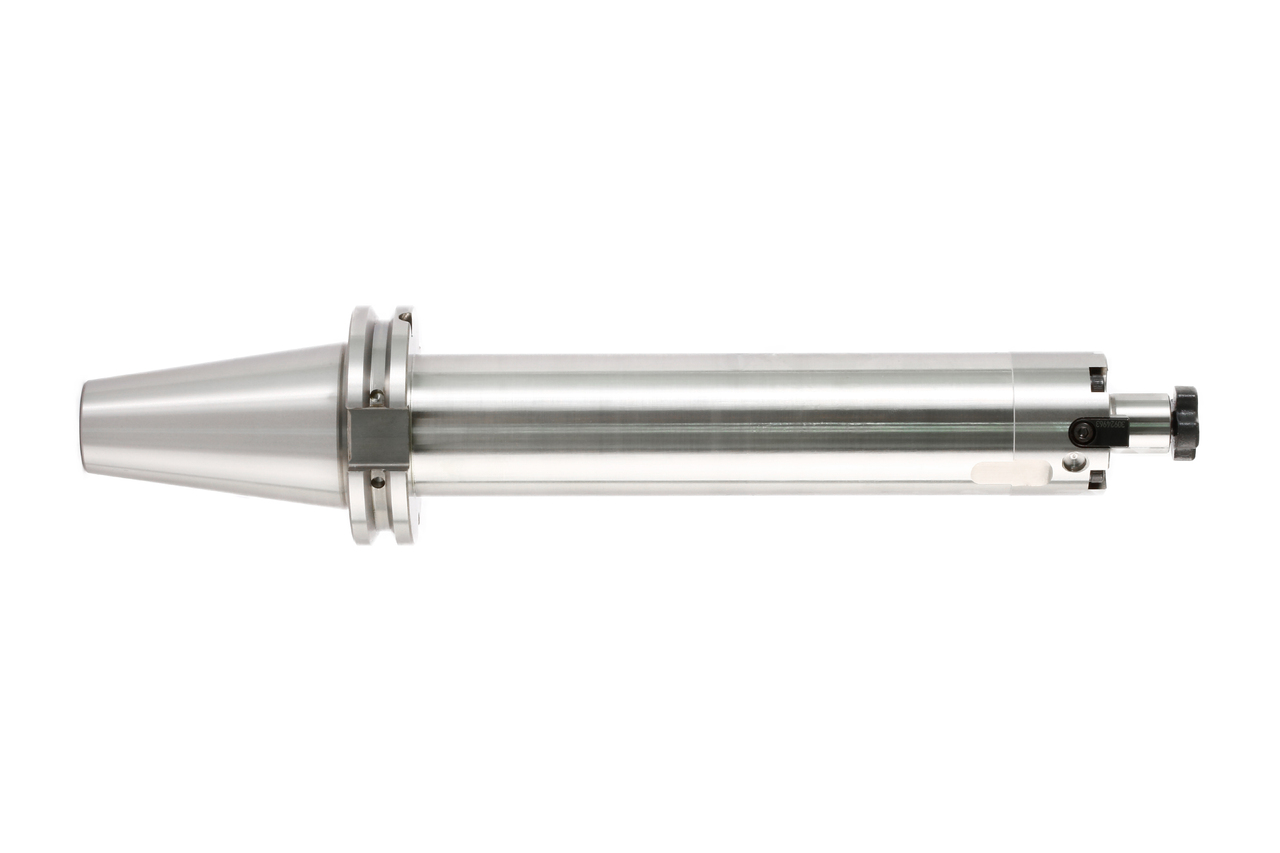

Aufsteckfräserdorn; Schwingungsgedämpft
Durchmesser d1 (mm)
22.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Mit dem schwingungsgedämpften Fräseraufsteckdorn lassen sich Fräsanwendungen in nie dagewesener Performance auch bei langen Auskraglängen umsetzen. Der federgelagerte Schwermetallkern reduziert Schwingungen und ermöglicht höhere Zerspanvolumen bei gleichzeit erheblicher verbesserung der Oberflächengüten.
Technische Daten
- Maschinenschnittstelle
- SK (Form AD/AF)
- Größe Maschinenschnittstelle
- 40
- Technologie
- Aufsteckfräserdorn; Schwingungsgedämpft
-

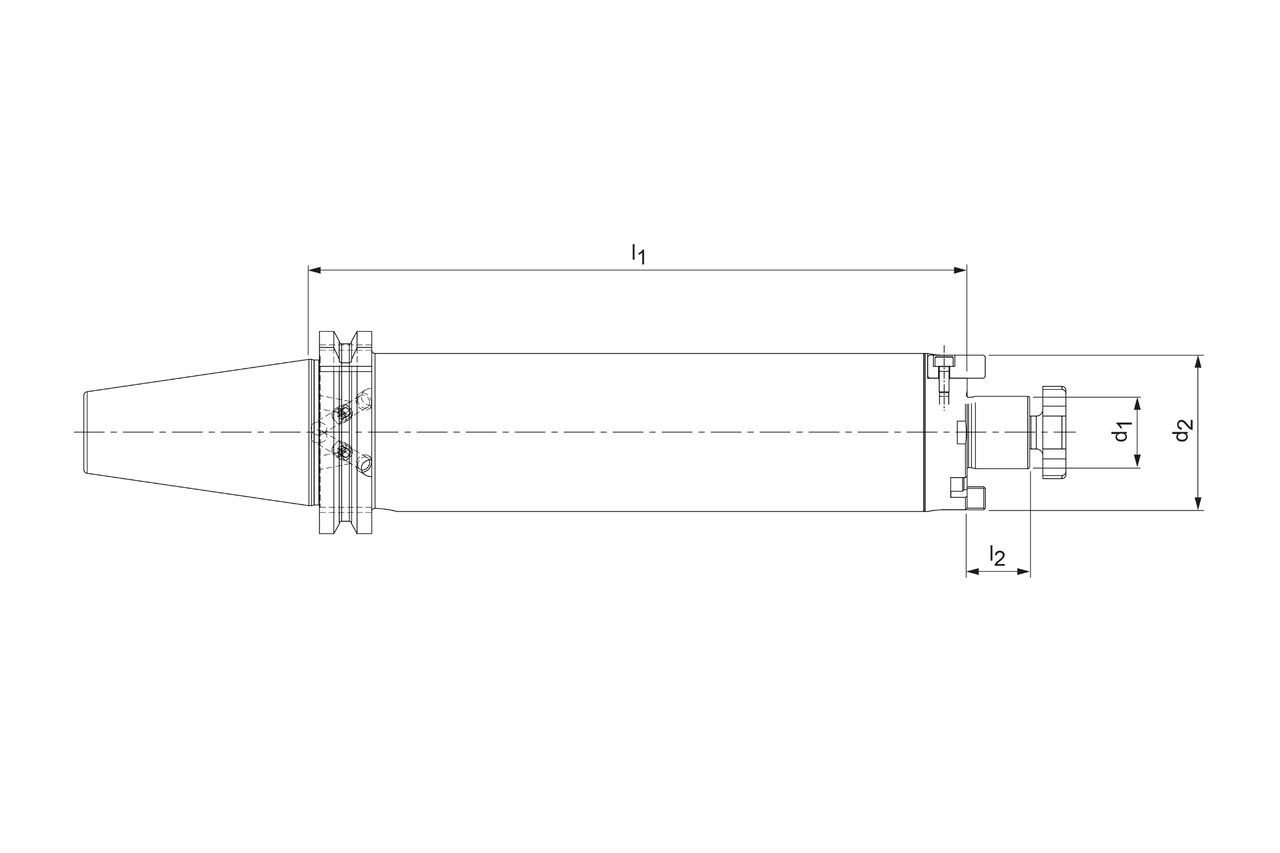

d1
- 22 mm
- d2
- 48 mm
- d3
- 0 mm
- d4
- 0 mm
- d5
- 0 mm
-
l1
- 300 mm
- l2
- 19 mm
- l3
- 0 mm
- l4
- 0 mm
- l5
- 0 mm
- Kühlmittelzufuhr
- intern und seitlich kombiniert
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- ohne Längeneinstellung
- Materialgruppe
- CM
Downloads
- Technische Zeichnung in pdf
- 31045130_607186707-000-01-ED1.PDF
- Technische Zeichnung in dxf
- 31045130_607186707-000-01-ED1.DXF
- Technische Zeichnung in tif
- 31045130_607186707-000-01-ED1.TIF
- 3D Hüllkontur in stp
- 31045130_607068534-000-01-E43.STP
