Adapter

Durchmesser d1 (mm)

60.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30630780

Menge

Ihrem Warenkorb hinzugefügt

Benachrichtigen Sie mich, wenn der Artikel wieder auf Lager ist

Zum Downloadbereich

Produktbeschreibung

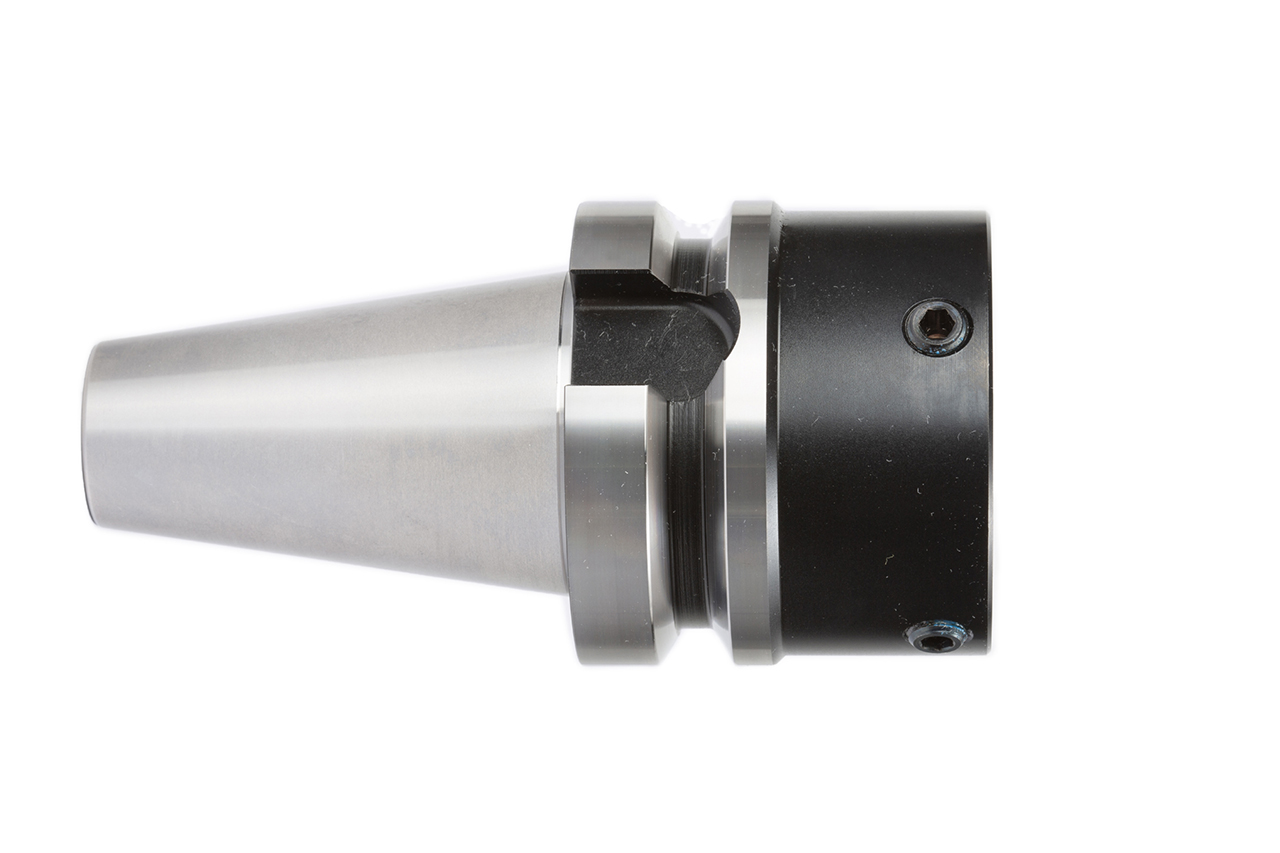

Der MAPAL Modul-Adapter ermöglicht ein µm-genaues Einstellen des Rundlaufes von Werkzeugen und Werkzeugaufnahmen (verfügbar als Hydrodehn- und Schrumpfaufnahme) mit Modul-Schaft sowie Adaptionen mit einem Vorsatzflansch. Dementsprechend unterstützt er das Erreichen höchster Oberflächengüten sowie Schnittparametern und ermöglicht höchste Form- und Lagetoleranzen.

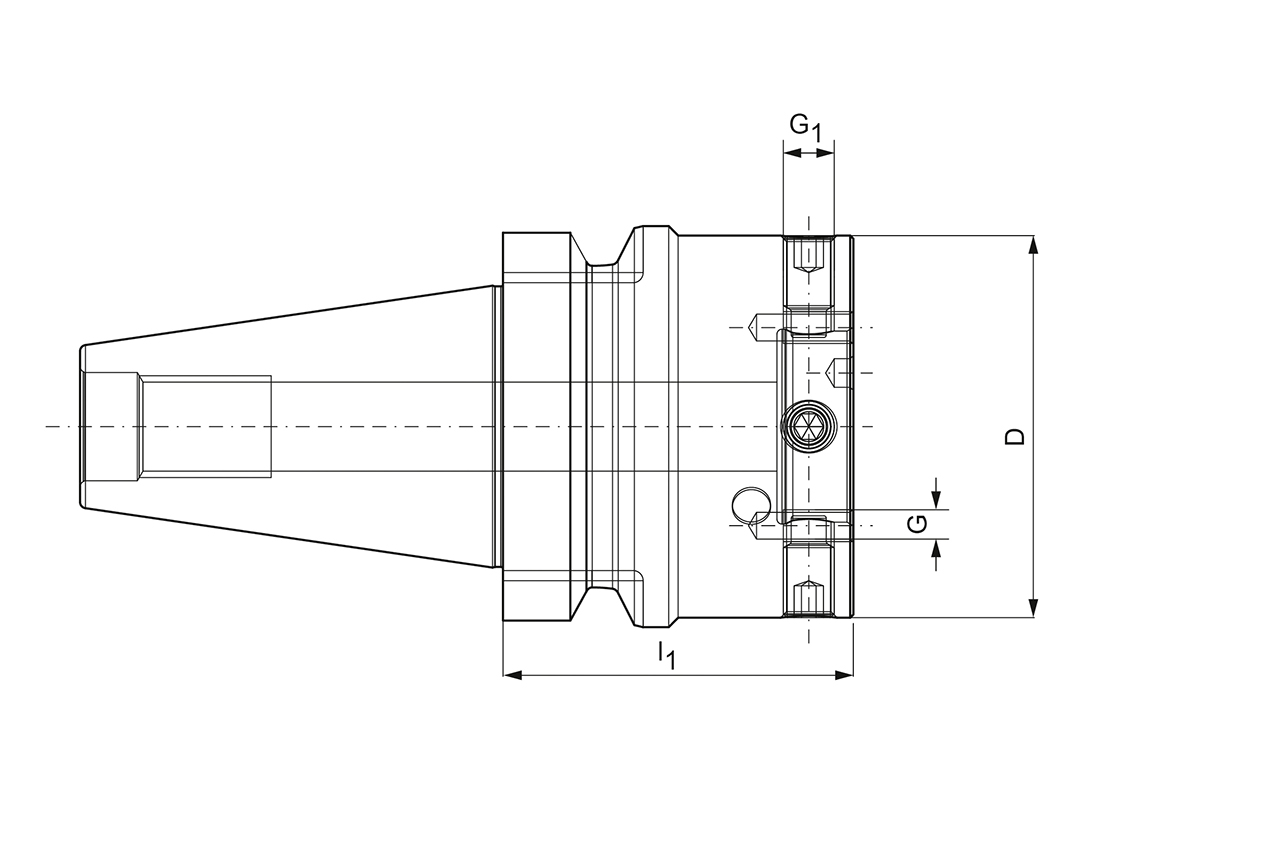

Technische Daten

Maschinenschnittstelle: BT (FC)
Größe Maschinenschnittstelle: 30
Technologie: Adapter
d1: 60 mm
d2: 60 mm
l1: 40 mm
Kühlmittelzufuhr: intern
Kühlmittelaustritt: axial konzentrisch
Längeneinstellung: ohne Längeneinstellung
Materialgruppe: CA

Downloads

3D Hüllkontur in stp: 30630780_606494069-000-00-E43.STP
Technische Zeichnung in tif: 30630780_606355634-000-02-ED1.TIF
Technische Zeichnung in dxf: 30630780_606355634-000-02-ED1.DXF
Technische Zeichnung in tif: 30630780_606355634-001-02-ED1.TIF
Technische Zeichnung in dxf: 30630780_606355634-001-02-ED1.DXF
