Adapter

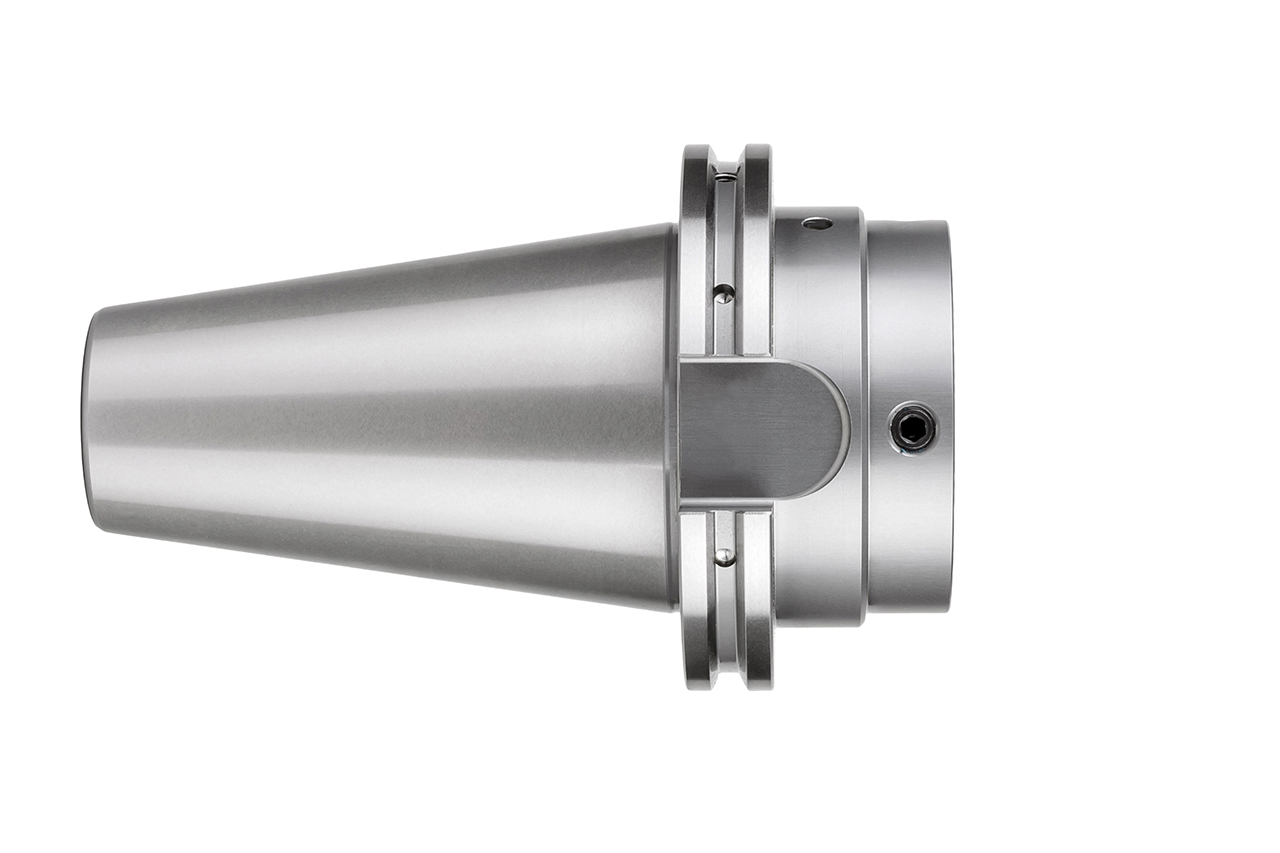

  • Produktbild Adapter

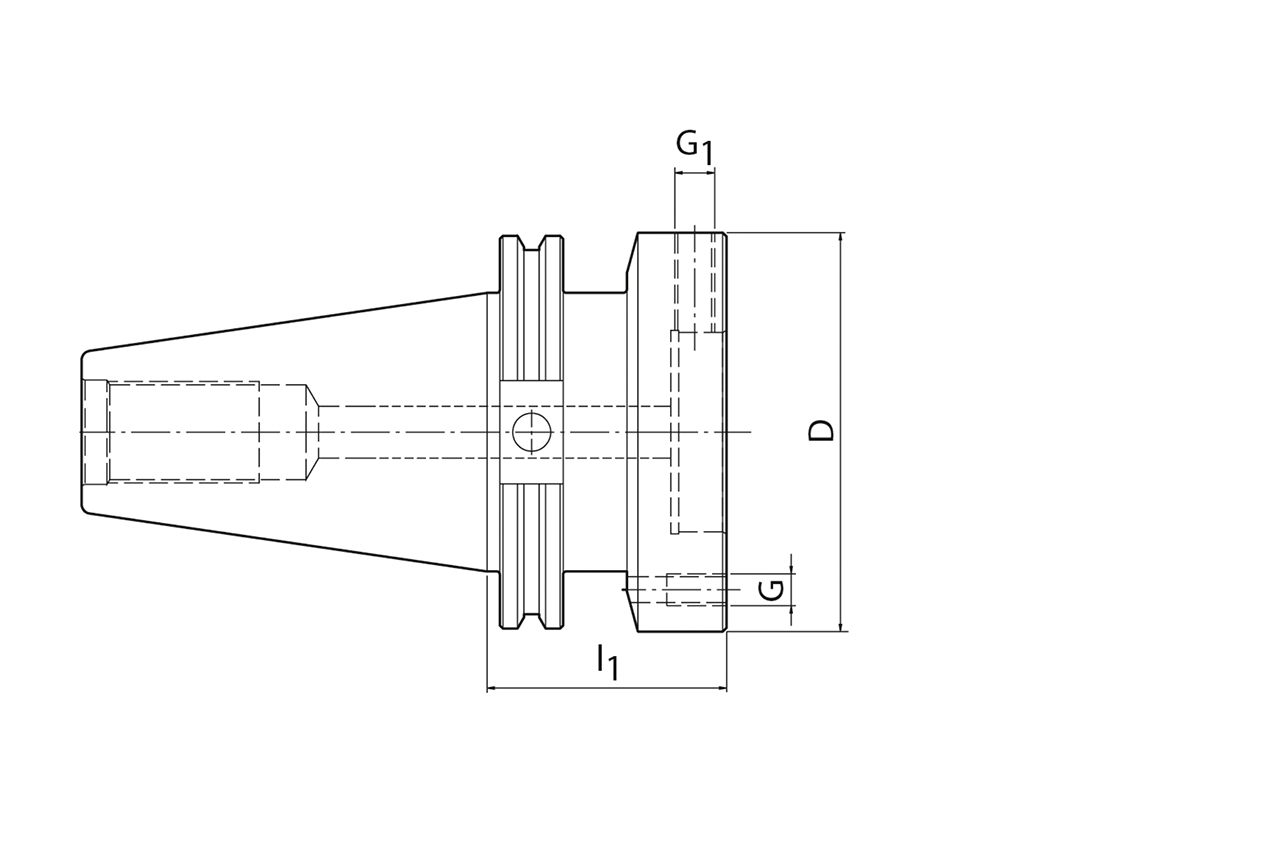

  • Produktzeichnung Adapter

Durchmesser d1 (mm)

117.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30320139

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der MAPAL Modul-Adapter ermöglicht ein µm-genaues Einstellen des Rundlaufes von Werkzeugen und Werkzeugaufnahmen (verfügbar als Hydrodehn- und Schrumpfaufnahme) mit Modul-Schaft sowie Adaptionen mit einem Vorsatzflansch. Dementsprechend unterstützt er das Erreichen höchster Oberflächengüten sowie Schnittparametern und ermöglicht höchste Form- und Lagetoleranzen.

Technische Daten

Maschinenschnittstelle
CAT (ASME B 5.50; MN633)
Größe Maschinenschnittstelle
50
Technologie
Adapter

d1

117   mm
d2
117   mm

l1

60   mm
l2
20.5   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
ohne Längeneinstellung
Materialgruppe
CA
Spezifikation
OS-AD-CAT050-MOD117-060-11

Downloads

3D Hüllkontur in stp
30320139_606404007-000-00-E43.STP
Technische Zeichnung in tif
30320139_299266-000-00-ED1.TIF
Technische Zeichnung in tif
30320139_299266-001-00-ED1.TIF
