Adapter
Durchmesser d1 (mm)
140.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

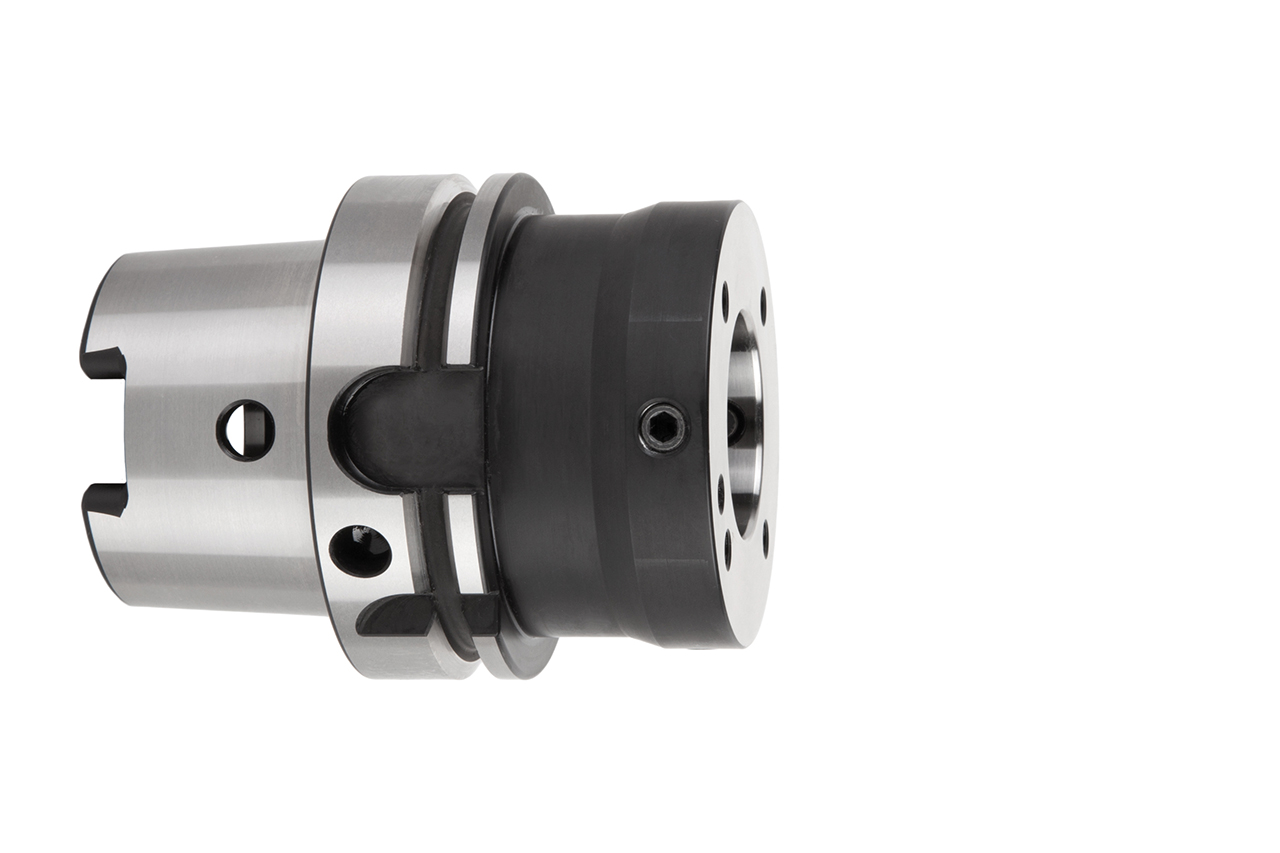

Der MAPAL Modul-Adapter ermöglicht ein µm-genaues Einstellen des Rundlaufes von Werkzeugen und Werkzeugaufnahmen (verfügbar als Hydrodehn- und Schrumpfaufnahme) mit Modul-Schaft sowie Adaptionen mit einem Vorsatzflansch. Dementsprechend unterstützt er das Erreichen höchster Oberflächengüten sowie Schnittparametern und ermöglicht höchste Form- und Lagetoleranzen.
Technische Daten
- Maschinenschnittstelle
- HSK-A
- Größe Maschinenschnittstelle
- 100
- Technologie
- Adapter
-
d1
- 140 mm
- d2
- 140 mm
-
l1
- 75 mm
- l2
- 22.5 mm
- Kühlmittelzufuhr
- intern
- Kühlmittelaustritt
- axial konzentrisch
- Längeneinstellung
- ohne Längeneinstellung
- Materialgruppe
- CA
Downloads

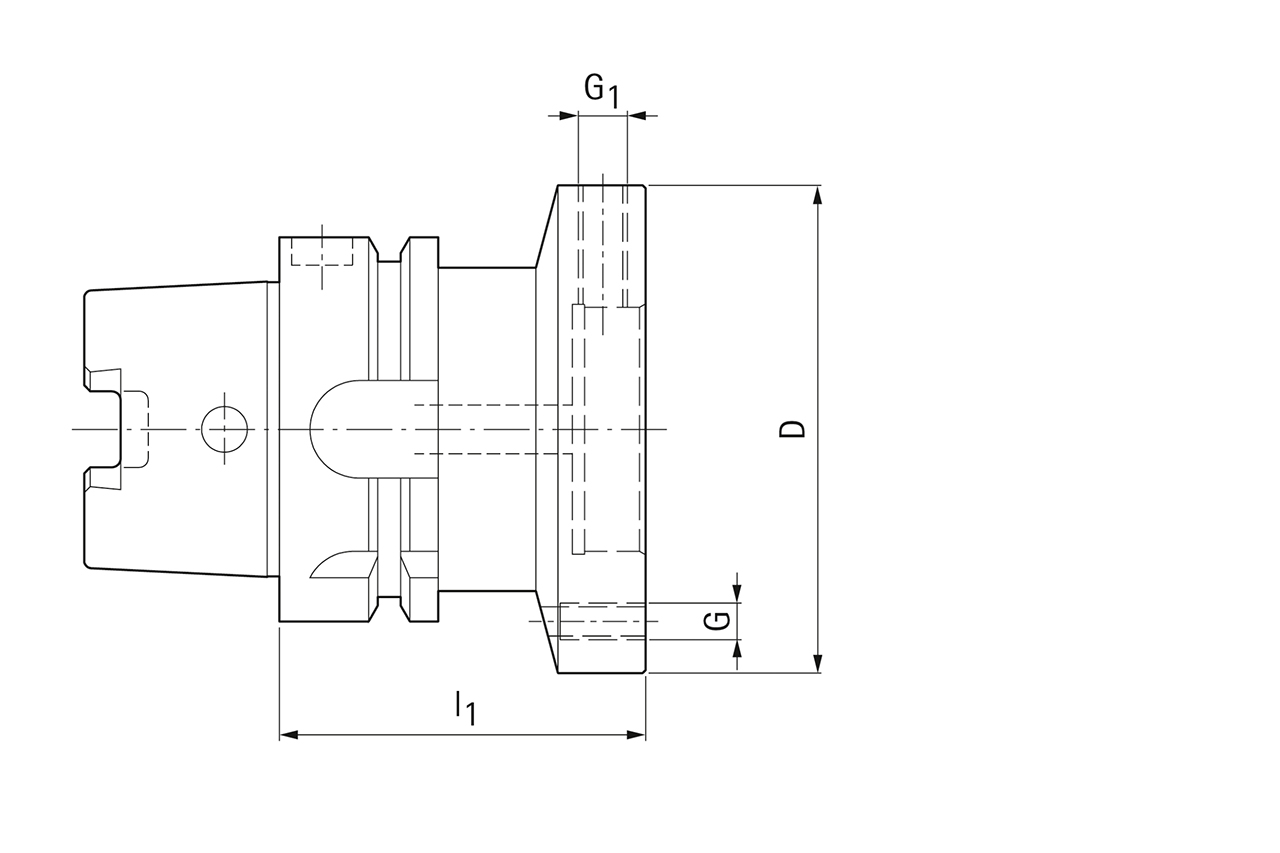

- Technische Zeichnung in tif
- 30319403_241070-000-04-ED1.TIF
- Technische Zeichnung in dxf
- 30319403_241070-000-04-ED1.DXF
- Technische Zeichnung in tif
- 30319403_241070-001-04-ED1.TIF
- Technische Zeichnung in dxf
- 30319403_241070-001-04-ED1.DXF
- 3D Hüllkontur in stp
- 30319403_606403495-000-02-E43.STP
