Adapter
Durchmesser d1 (mm)
70.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

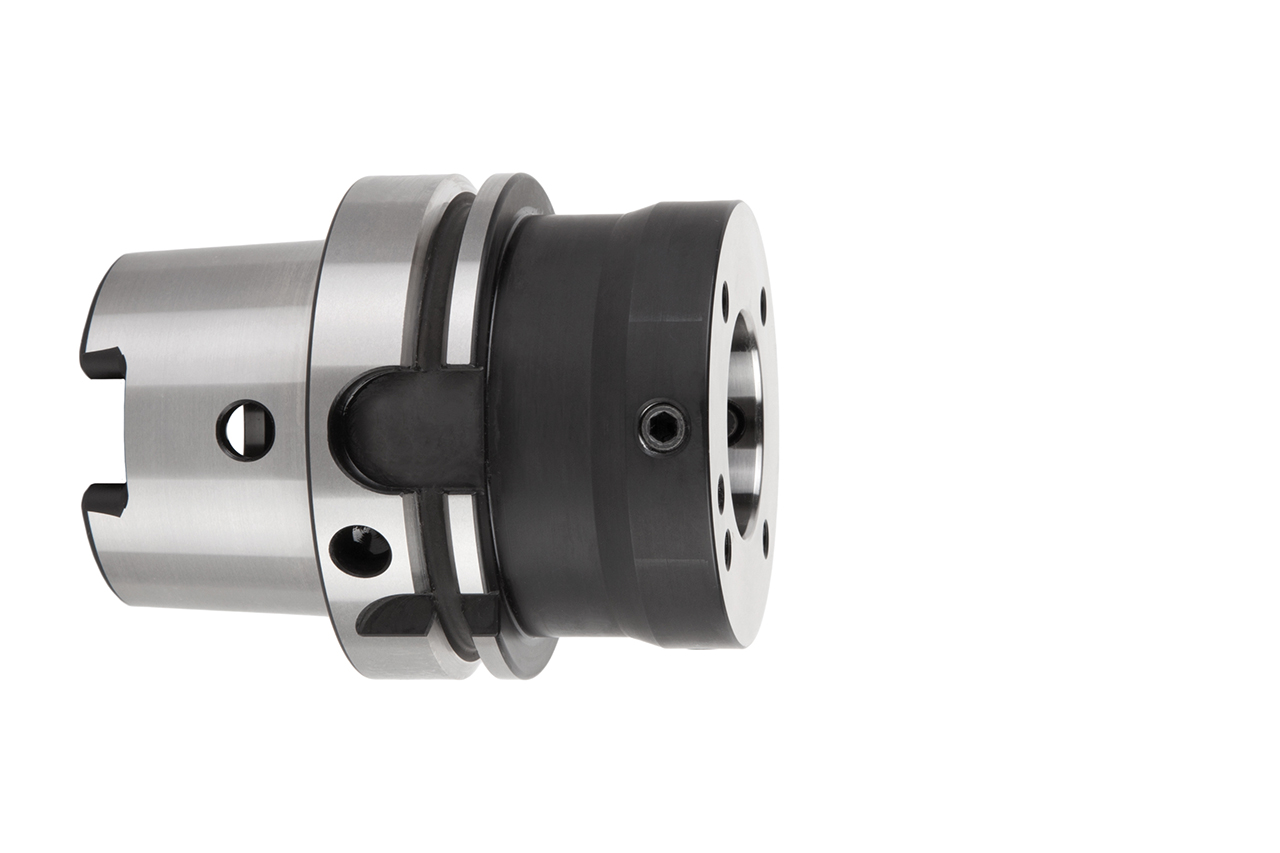

Der MAPAL Modul-Adapter ermöglicht ein µm-genaues Einstellen des Rundlaufes von Werkzeugen und Werkzeugaufnahmen (verfügbar als Hydrodehn- und Schrumpfaufnahme) mit Modul-Schaft sowie Adaptionen mit einem Vorsatzflansch. Dementsprechend unterstützt er das Erreichen höchster Oberflächengüten sowie Schnittparametern und ermöglicht höchste Form- und Lagetoleranzen.
Technische Daten
- Machine connection
- HSK-A
- Size machine connection
- 80
- Technology
- Adapter
- d1
- 70 mm
- d2
- 70 mm
- l1
- 60 mm
- l2
- 17.9 mm
- Coolant supply
- internal
- Coolant outlet
- axial concentric
- Length adjustment
- without length adjustment
- Material group
- CA
- Specification
- OS-AD-HSK-A080-MOD070-060-11
Downloads

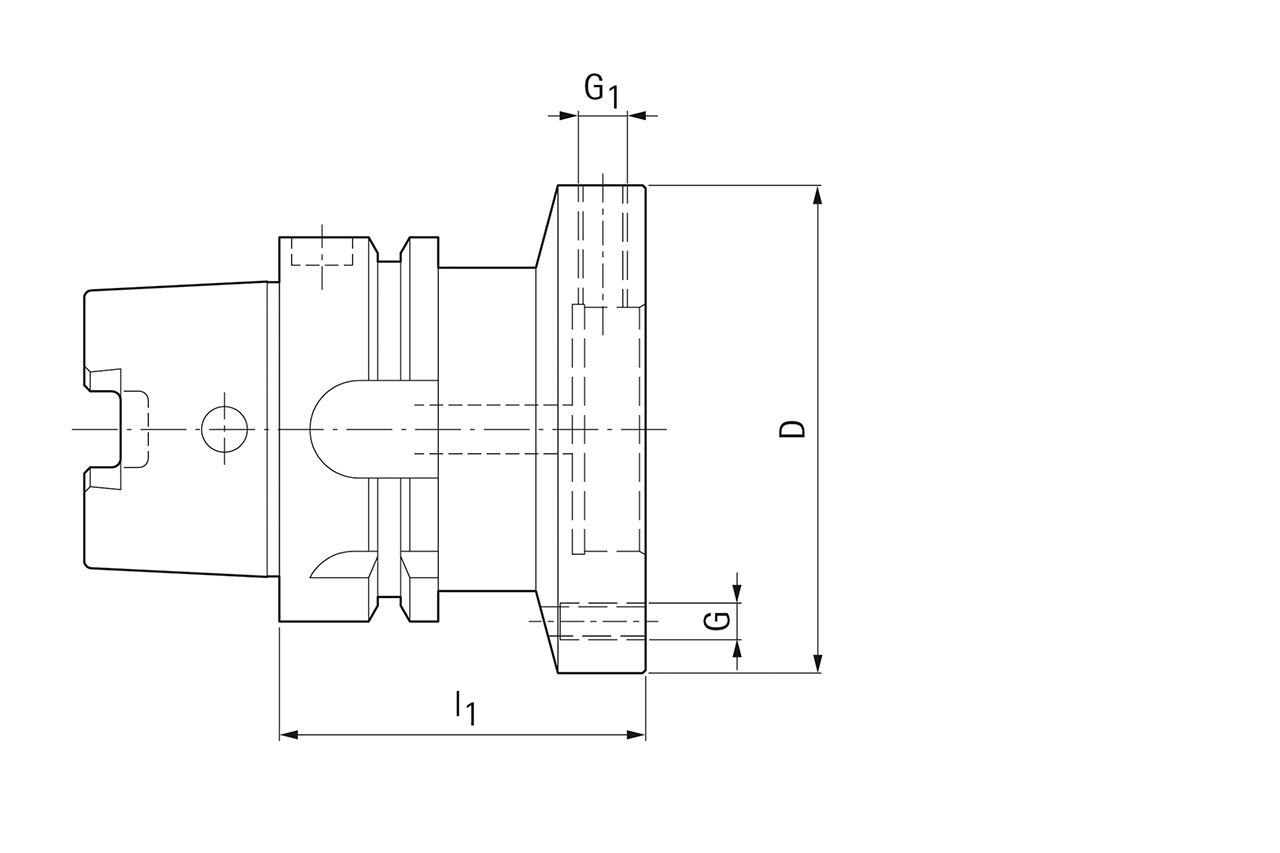

- Technical drawing in tif
- 30319393_241057-000-04-ED1.TIF
- Technical drawing in dxf
- 30319393_241057-000-04-ED1.DXF
- Technical drawing in tif
- 30319393_241057-001-04-ED1.TIF
- Technical drawing in dxf
- 30319393_241057-001-04-ED1.DXF
- 3D envelope in stp
- 30319393_606403486-000-02-E43.STP
