Adapter

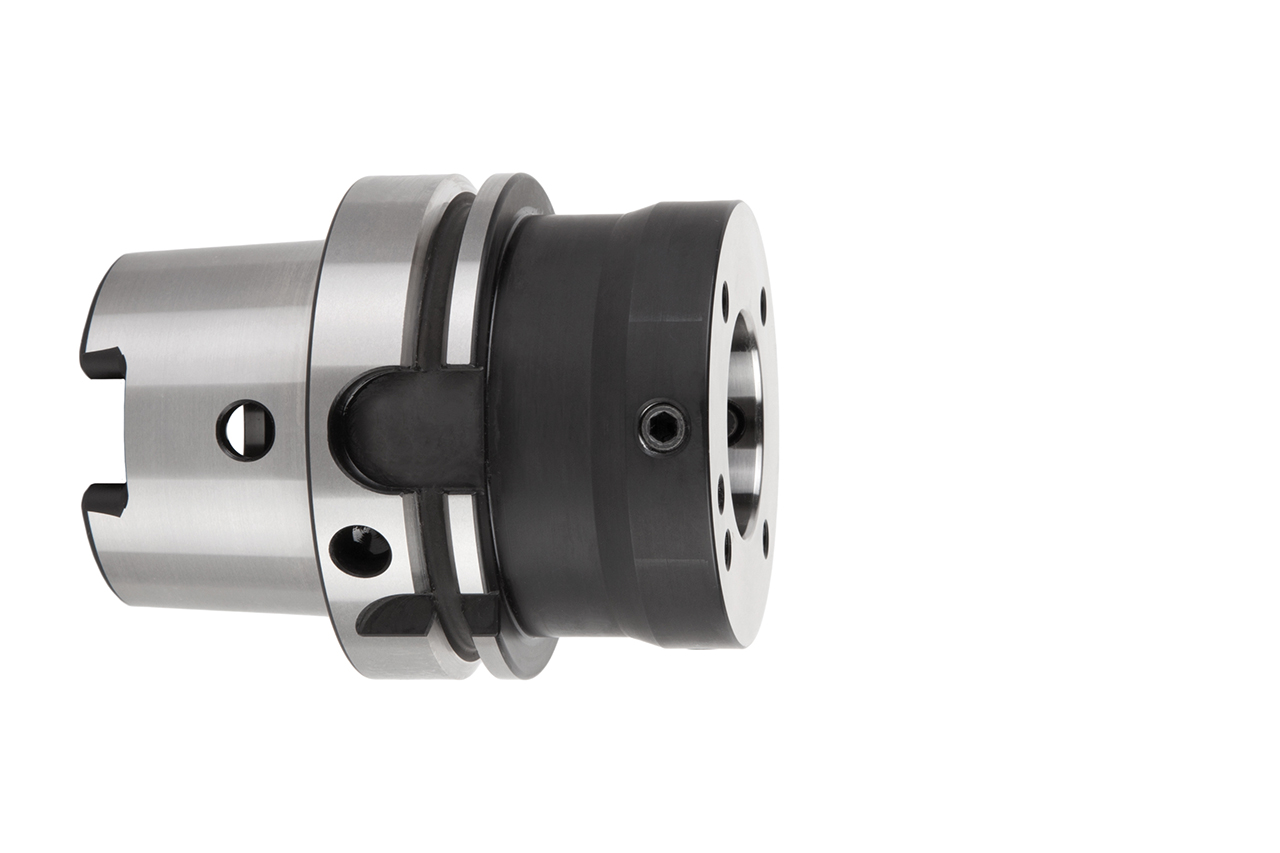

  • Produktbild Adapter

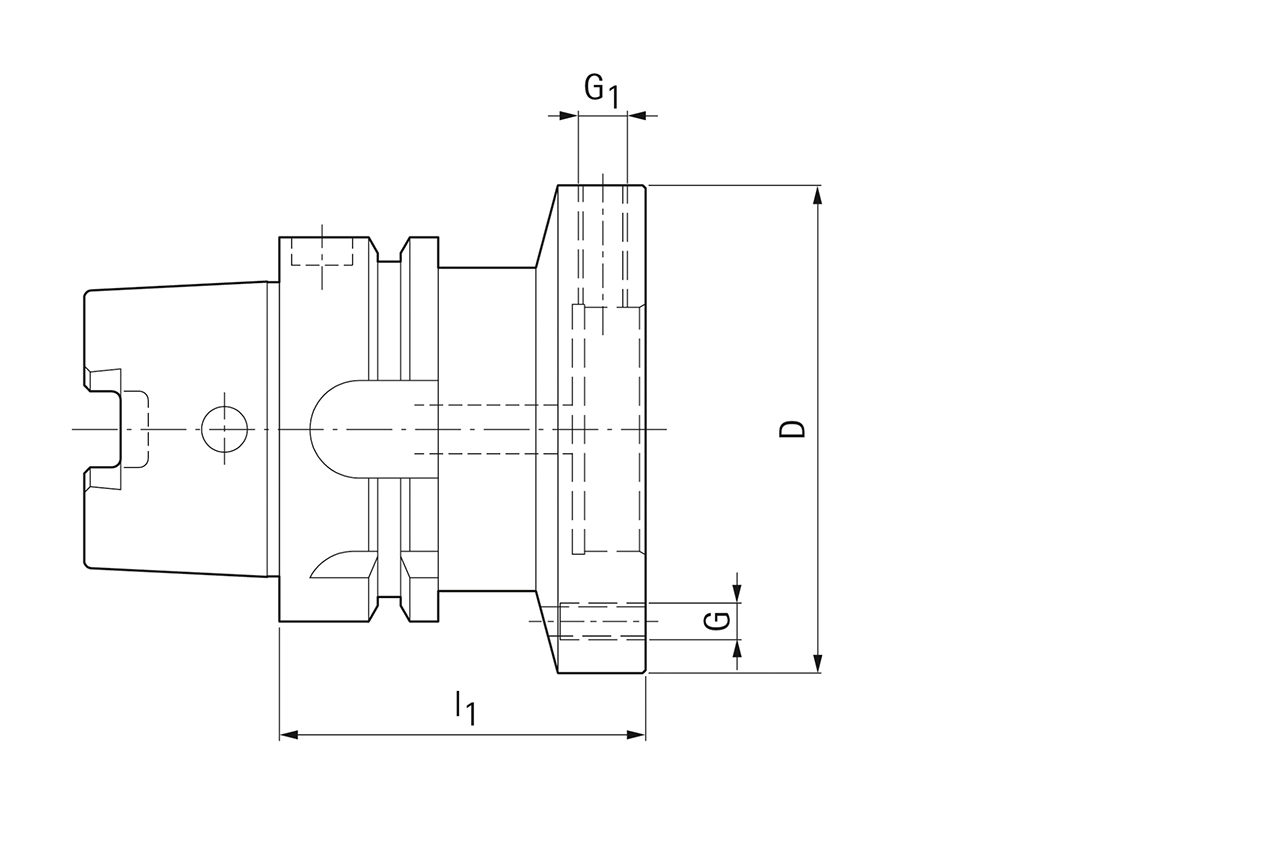

  • Produktzeichnung Adapter

Durchmesser d1 (mm)

60.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

30319387

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der MAPAL Modul-Adapter ermöglicht ein µm-genaues Einstellen des Rundlaufes von Werkzeugen und Werkzeugaufnahmen (verfügbar als Hydrodehn- und Schrumpfaufnahme) mit Modul-Schaft sowie Adaptionen mit einem Vorsatzflansch. Dementsprechend unterstützt er das Erreichen höchster Oberflächengüten sowie Schnittparametern und ermöglicht höchste Form- und Lagetoleranzen.

Technische Daten

Maschinenschnittstelle
HSK-A
Größe Maschinenschnittstelle
63
Technologie
Adapter

d1

60   mm
d2
60   mm

l1

60   mm
l2
17.9   mm
Kühlmittelzufuhr
intern
Kühlmittelaustritt
axial konzentrisch
Längeneinstellung
ohne Längeneinstellung
Materialgruppe
CA
Spezifikation
OS-AD-HSK-A063-MOD060-060-11
