KS-Spannpatrone
Durchmesser d1 (mm)
25.6
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

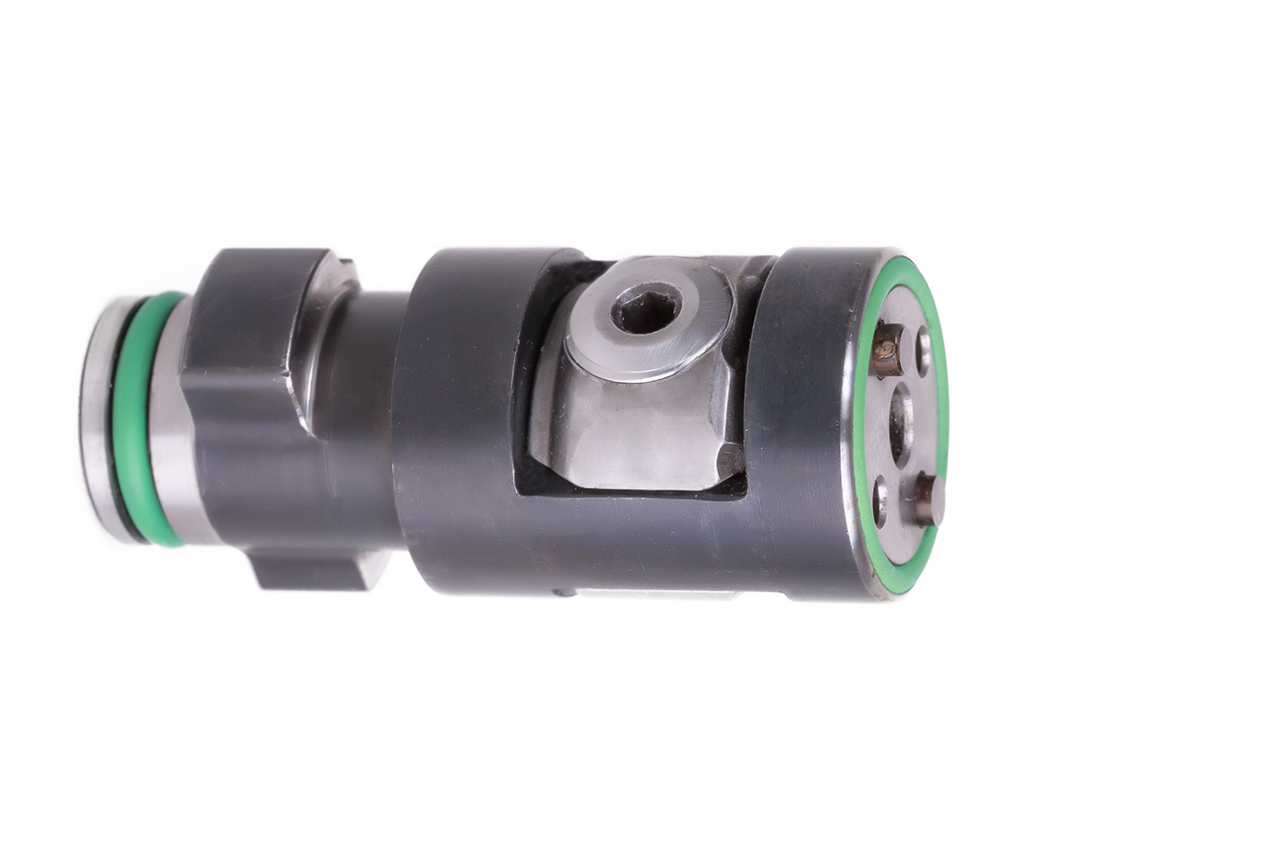

Die KS-Spannpatronen sind ein zentraler Bestandteil der MAPAL HSK Spanntechnik. Ihr manueller Mechanismus ermöglicht hohe Spannkräfte durch eine robuste Konstruktion. Sie werden direkt oder über Flansche in Spindeln und Grundhaltern eingesetzt. Der optimale Kraftfluss über Bajonett, Patronenkörper und Spannbacken sowie die einfache 90°-Montage gegen einen Schwerspannstift sorgen für hohe Leistung und sichere Handhabung.
Technische Daten
- Aufnahmegröße
- 50
- Technologie
- MMS-Anwendungen MQL
- Spannkraft
- 21 N
-
l1
- 55.1 mm
- d1
- 25.6 mm
- Anzugsmoment
- 15 Nm
- Materialgruppe
- CP
- Spezifikation
- KS50-07-MQL1
Downloads
- 3D Hüllkontur in stp
- 30325954_606502950-000-00-E43.STP

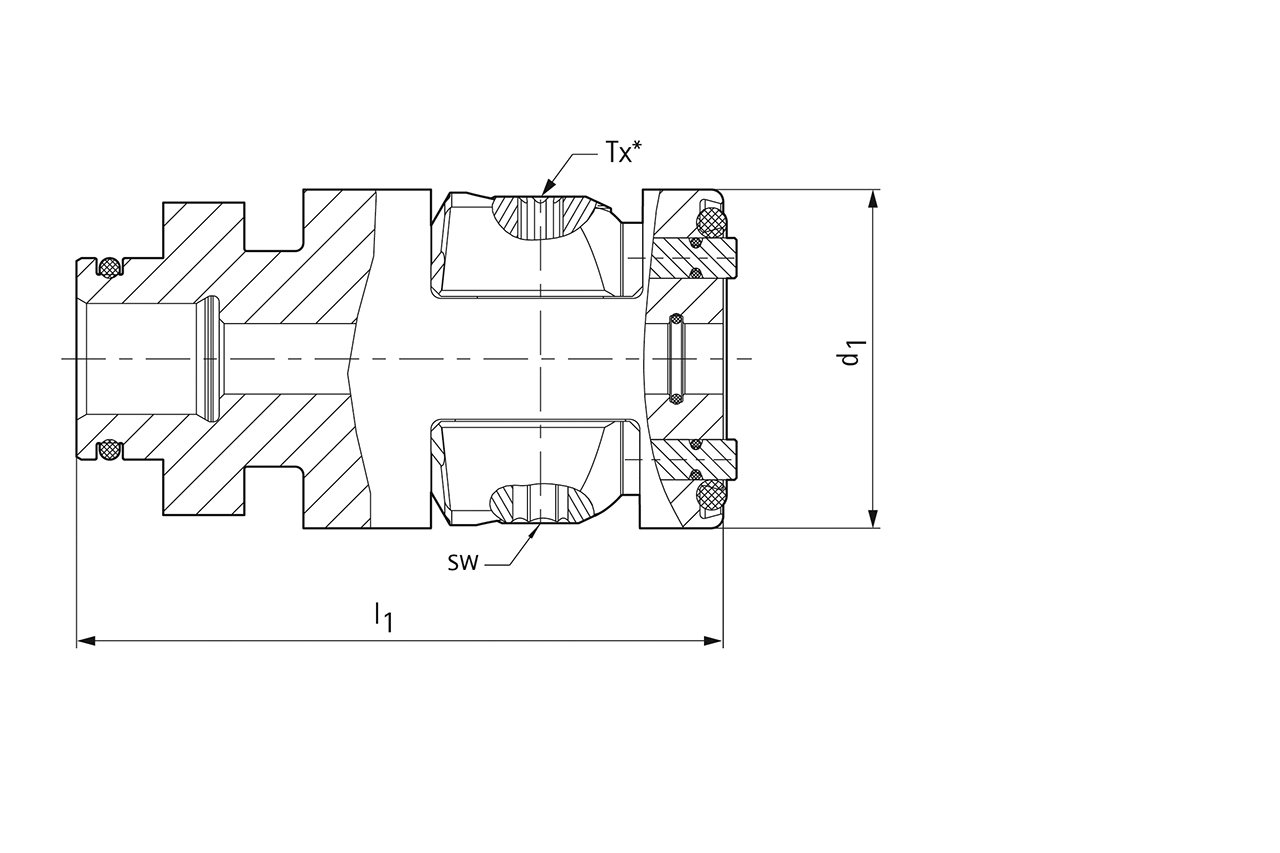

- Technische Zeichnung in tif
- 30325954_29791-000-02-EN1.TIF
