HPR | HPR180

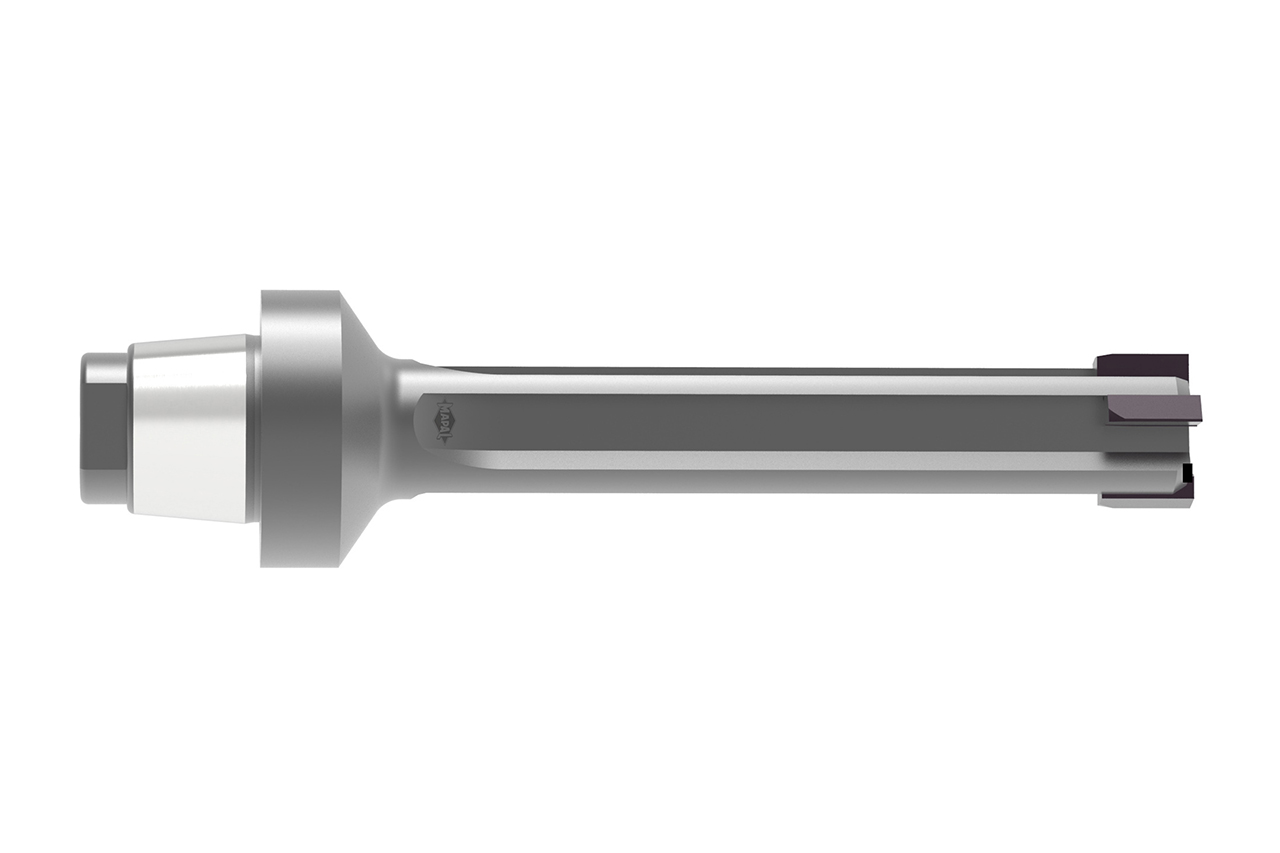

  • Produktbild HPR 1++

Durchmesser d1 (mm)

16.0

Your unit price

*Login erforderlich

Article

30710214

Quantity

Added to Your Shopping Cart

Product description

Die HPR-Wechselkopf-Reibahle von MAPAL bietet eine präzise Rundlauf- und Wechselgenauigkeit von 3 μm sowie einfaches Handling beim Montieren und Demontieren des Werkzeugkopfes. Das interne Kühlsystem ermöglicht es, dass die Kühlflüssigkeit direkt an den Schneiden austritt, was eine effiziente Kühlung gewährleistet. Dadurch sind die HPR-Reibahlen auch für Minimalmengenschmierung geeignet und bieten eine hohe Präzision und Standzeit. Das Standardprogramm umfasst verschiedene Baureihen für Durchgangs- und Grundbohrungen.

Material suitability

P
P1.1
geeignet
P1.2
geeignet
P2.1
geeignet
P2.2
geeignet
P3.2
geeignet
P3.3
P4.1
P5.1
geeignet
P6.1
M
M1.1
M1.2
M2.1
M3.1
K
K1.1
geeignet
K2.1
geeignet
K2.2
geeignet
K2.3
geeignet
K3.1
geeignet
K3.2
N
N1
N2
N3
N4

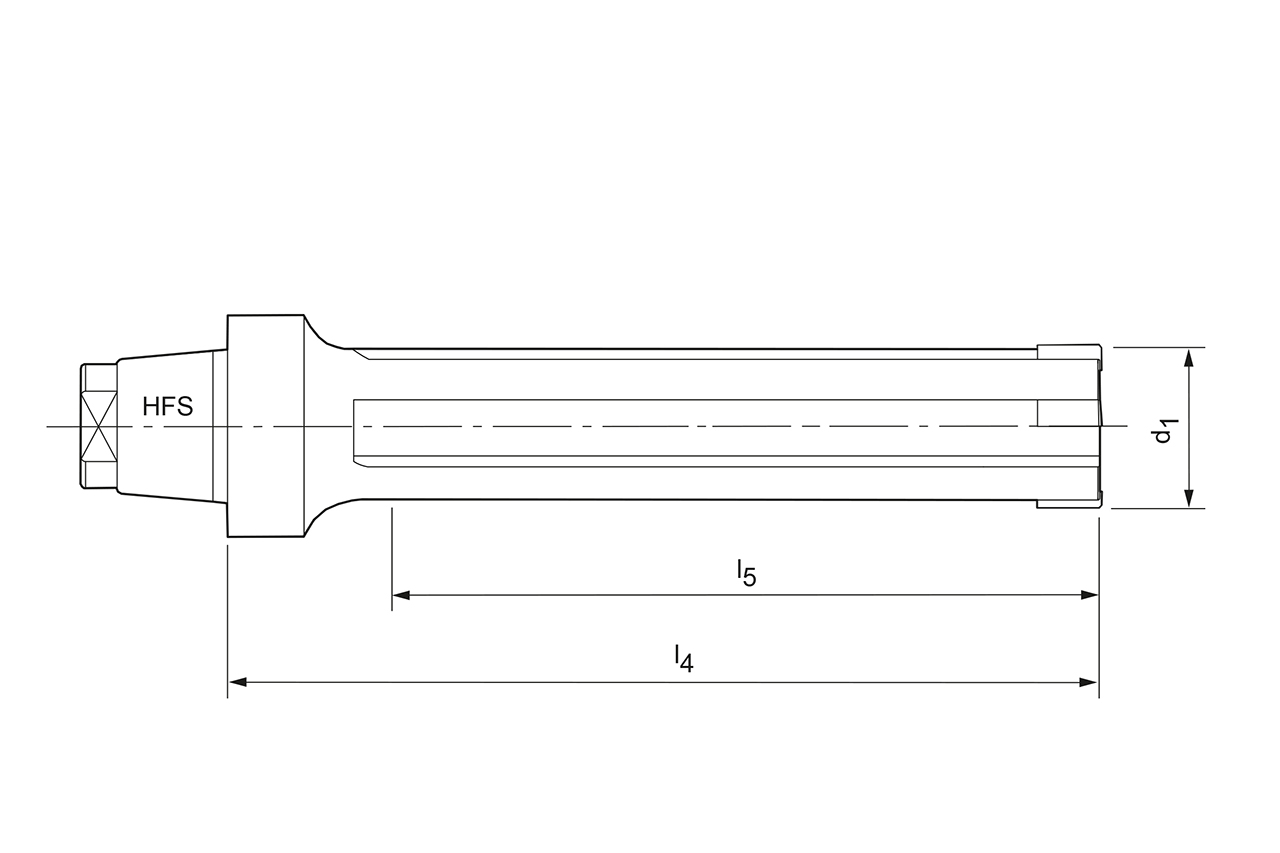

Technical specifications

Trennstelle
HFS
Trennstellengröße
12
Bohrungsart
Grundbohrung
d1
16   mm
l1
71.5   mm
l2
6   mm
l4
60   mm
l5
40   mm
Toleranz
H7
Kühlmittelaustritt
innere Kühlmittelzufuhr
Anzahl Schneiden (z)
6
Materialgruppe
O
Spezifikation
HPR180Ø16.00H7ML2G-HP421

Downloads

3D Hüllkontur in stp
30710214_607749008-000-00-E43.STP
Technische Zeichnung in pdf
30710214_607872653-000-00-ED1.PDF
Technische Zeichnung in dxf
30710214_607872653-000-00-ED1.DXF
Technische Zeichnung in tif
30710214_607872653-000-00-ED1.TIF
Schnittwertempfehlung
30710214_HPR_DE.pdf
