HPR | HPR110
Durchmesser d1 (mm)
30.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

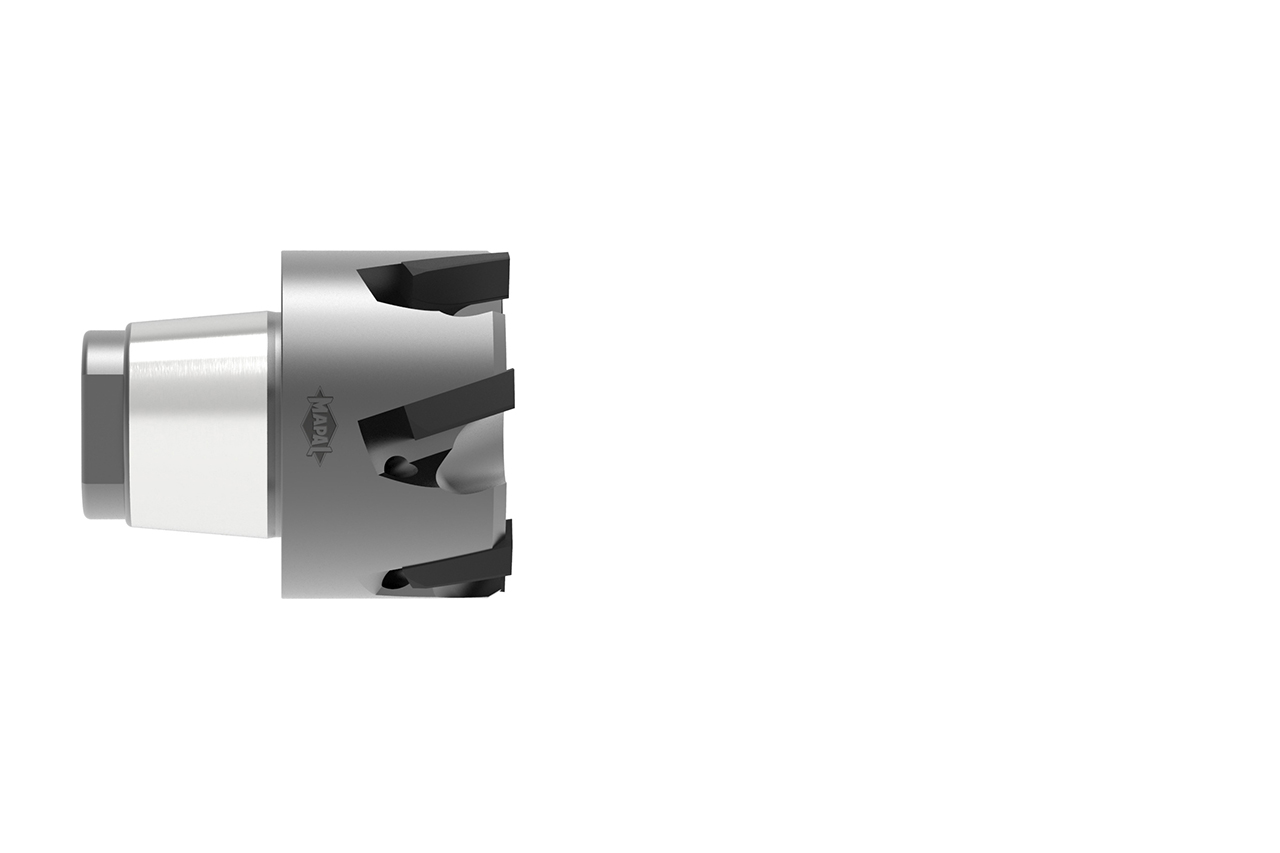

Die HPR-Wechselkopf-Reibahle von MAPAL bietet eine präzise Rundlauf- und Wechselgenauigkeit von 3 μm sowie einfaches Handling beim Montieren und Demontieren des Werkzeugkopfes. Das interne Kühlsystem ermöglicht es, dass die Kühlflüssigkeit direkt an den Schneiden austritt, was eine effiziente Kühlung gewährleistet. Dadurch sind die HPR-Reibahlen auch für Minimalmengenschmierung geeignet und bieten eine hohe Präzision und Standzeit. Das Standardprogramm umfasst verschiedene Baureihen für Durchgangs- und Grundbohrungen.

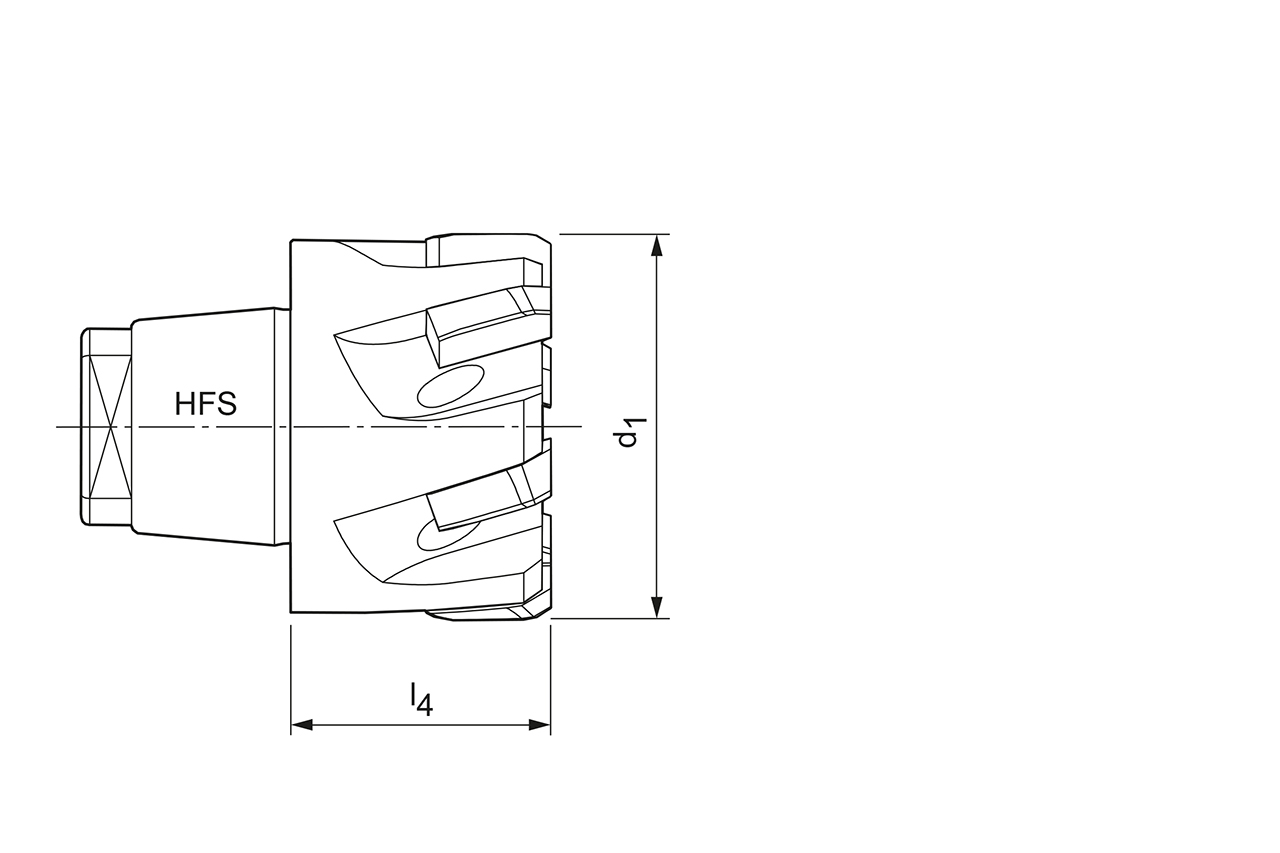

Technische Daten
- Trennstelle
- HFS
- HFS Trennstellengröße
- 20
- Bohrungsart
- Durchgangsbohrung
- d1
- 30 mm
- l1
- 32 mm
- l2
- 8 mm
- l4
- 17 mm
- l5
- 17 mm
- Toleranz
- H7
- Anzahl Schneiden (z)
- 8
- Materialgruppe
- O
Downloads
- Technische Zeichnung in pdf
- 30045095_606069478-000-01-ED1.PDF
- Technische Zeichnung in dxf
- 30045095_606069478-000-01-ED1.DXF
- Technische Zeichnung in tif
- 30045095_606069478-000-01-ED1.TIF
- 3D Hüllkontur in stp
- 30045095_607504627-000-01-E43.STP
