FixReam 7++
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

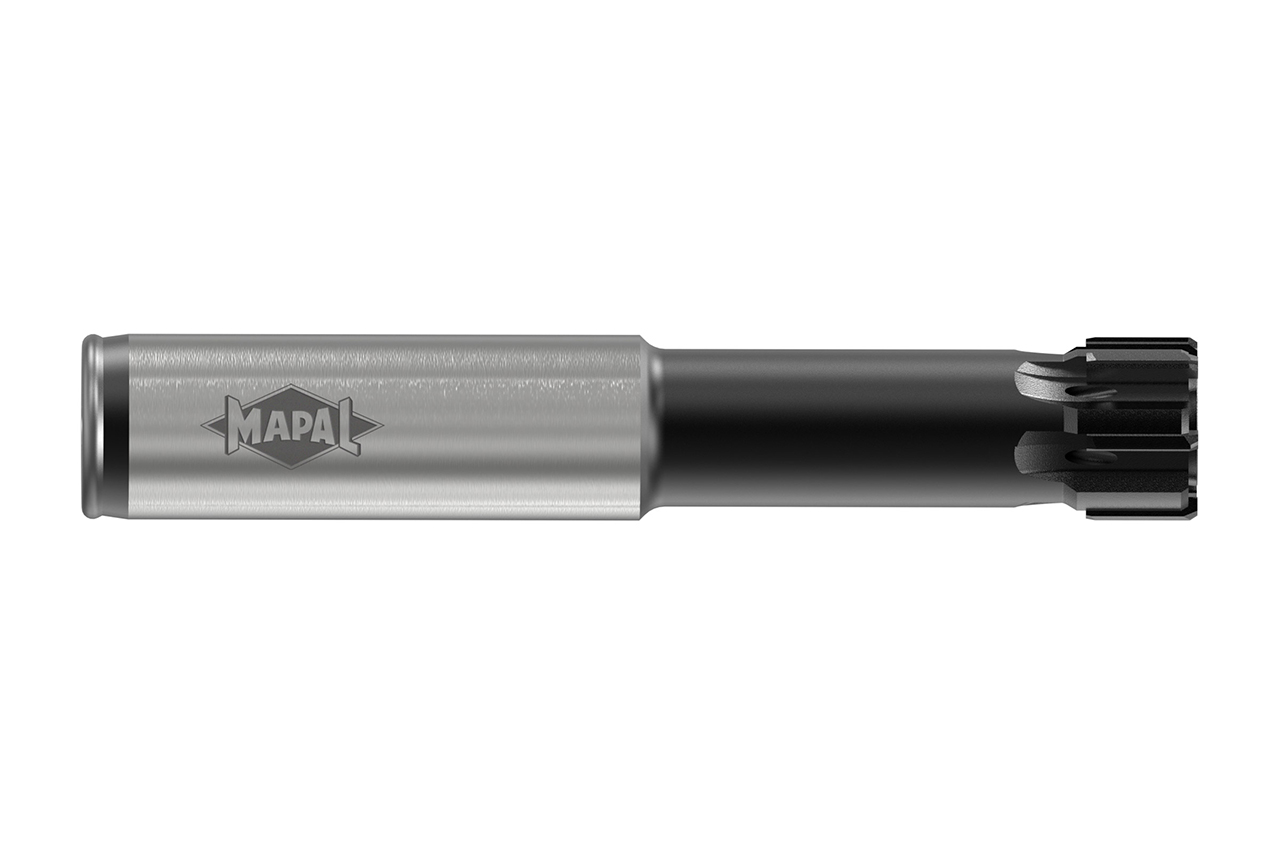

Die FixReam 700 wurde entwickelt, um die Wirtschaftlichkeit durch effiziente Wiederaufbereitung zu steigern.
Dank einer Dehnschraube kann die Mehrschneidenreibahle vor dem Nachschleifen im Durchmesser erweitert werden. Dadurch können alle Funktionsflächen nachgeschliffen werden, sowohl im Anschnitt als auch im Werkzeugdurchmesser. Dadurch kann die Reibahle bis zu 9-mal wiederverwendet werden.
Technische Daten
- Trennstelle
- Zylinderschaft
- Trennstellengröße
- 12
- Bohrungsart
- Durchgangsbohrung

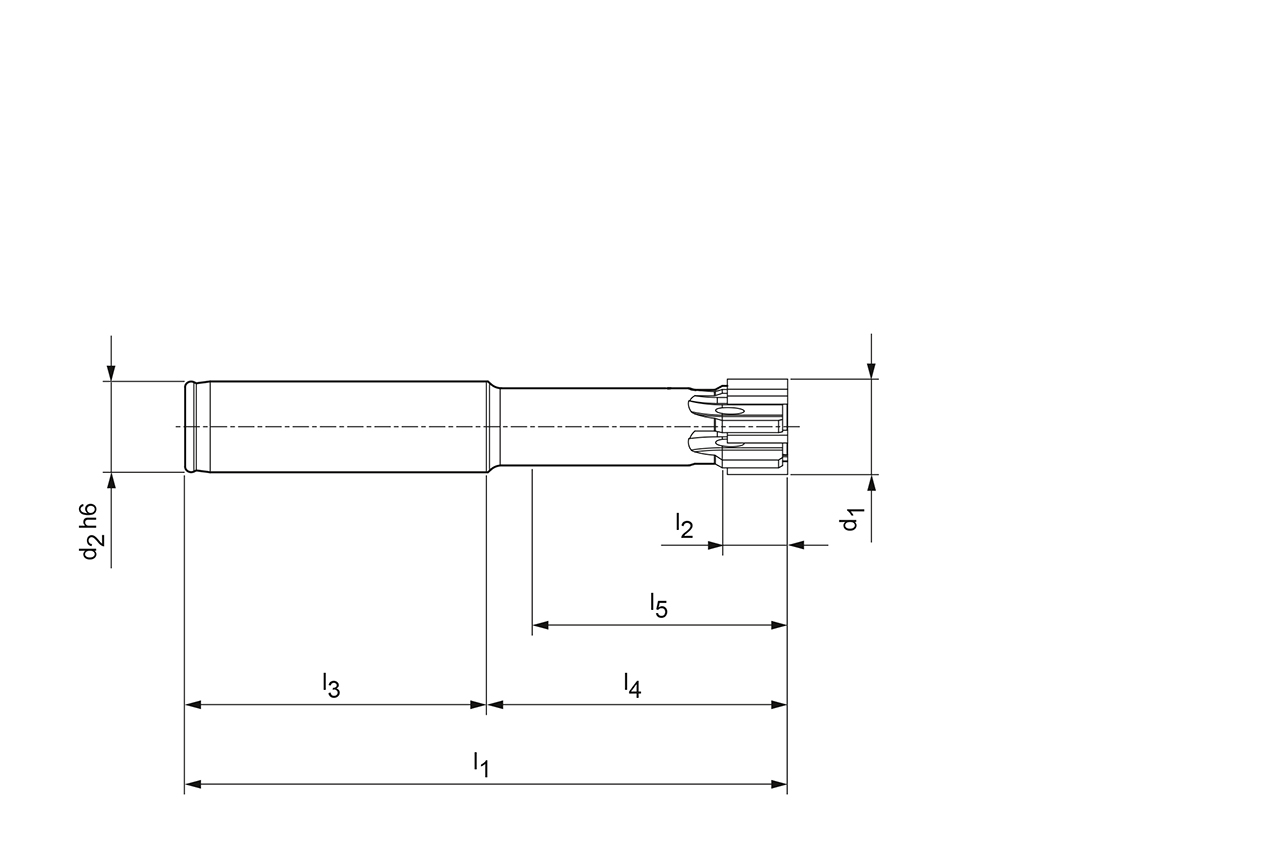

- d1
- 12 mm
- d2
- 12 mm
- l1
- 95 mm
- l2
- 8 mm
- l3
- 45 mm
- l4
- 50 mm
- l5
- 45 mm
- Toleranz
- H7
- Anzahl Schneiden (z)
- 6
- Materialgruppe
- TF
- Spezifikation
- FXR702Ø12.000H7LA1G-HP905
Downloads
- Technische Zeichnung in tif
- 31553808_608180466-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 31553808_608180466-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 31553808_608180466-000-00-ED1.PDF
- 3D Hüllkontur in stp
- 31553808_608180467-000-00-E43.STP
- Broschüre
- 31553808_MAPAL_FixReam-700__DE.pdf
