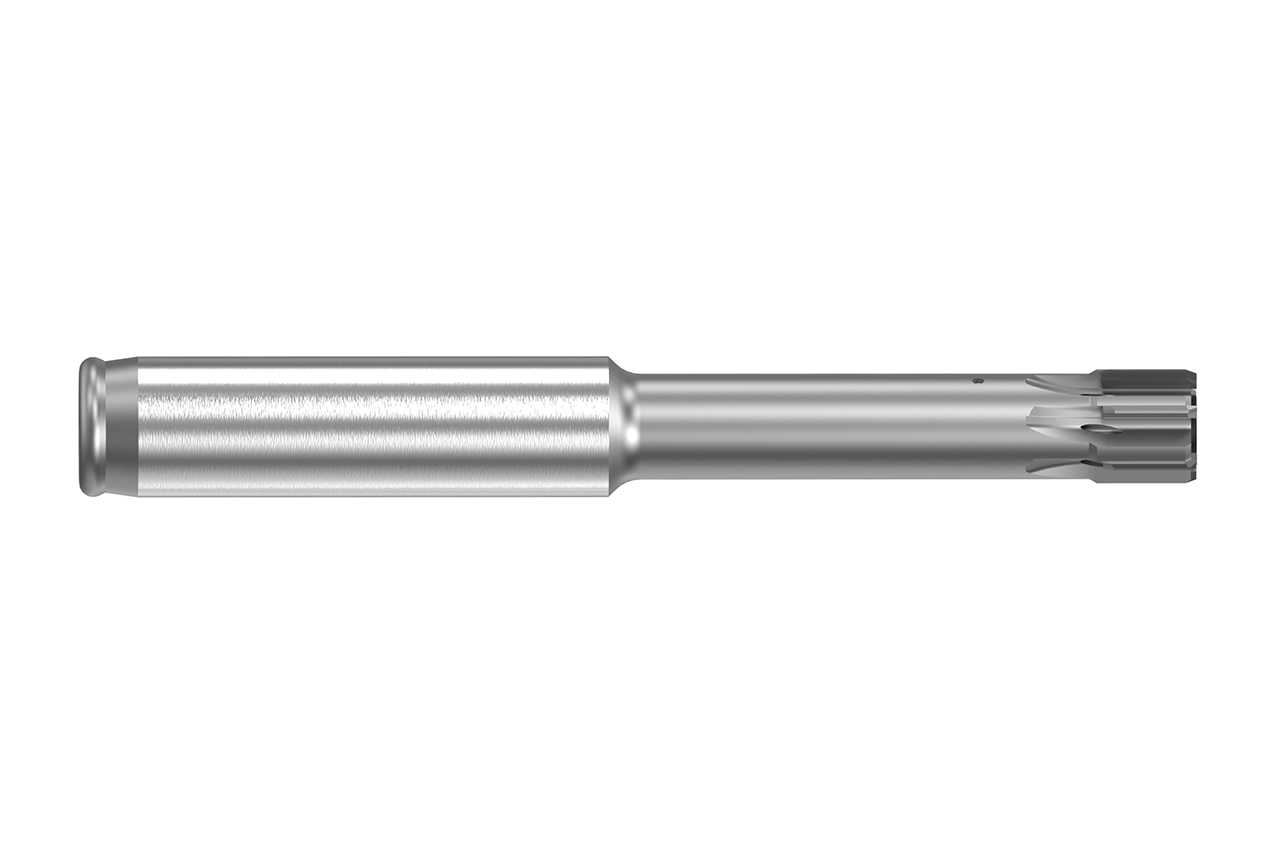

FixReam | FXR702
Durchmesser d1 (mm)
20.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung
Die FixReam 700 wurde entwickelt, um die Wirtschaftlichkeit durch effiziente Wiederaufbereitung zu steigern.
Dank einer Dehnschraube kann die Mehrschneidenreibahle vor dem Nachschleifen im Durchmesser erweitert werden. Dadurch können alle Funktionsflächen nachgeschliffen werden, sowohl im Anschnitt als auch im Werkzeugdurchmesser. Dadurch kann die Reibahle bis zu 9-mal wiederverwendet werden.
Technische Daten
- Trennstelle
- Zylinderschaft
- Bohrungsart
- Durchgangsbohrung

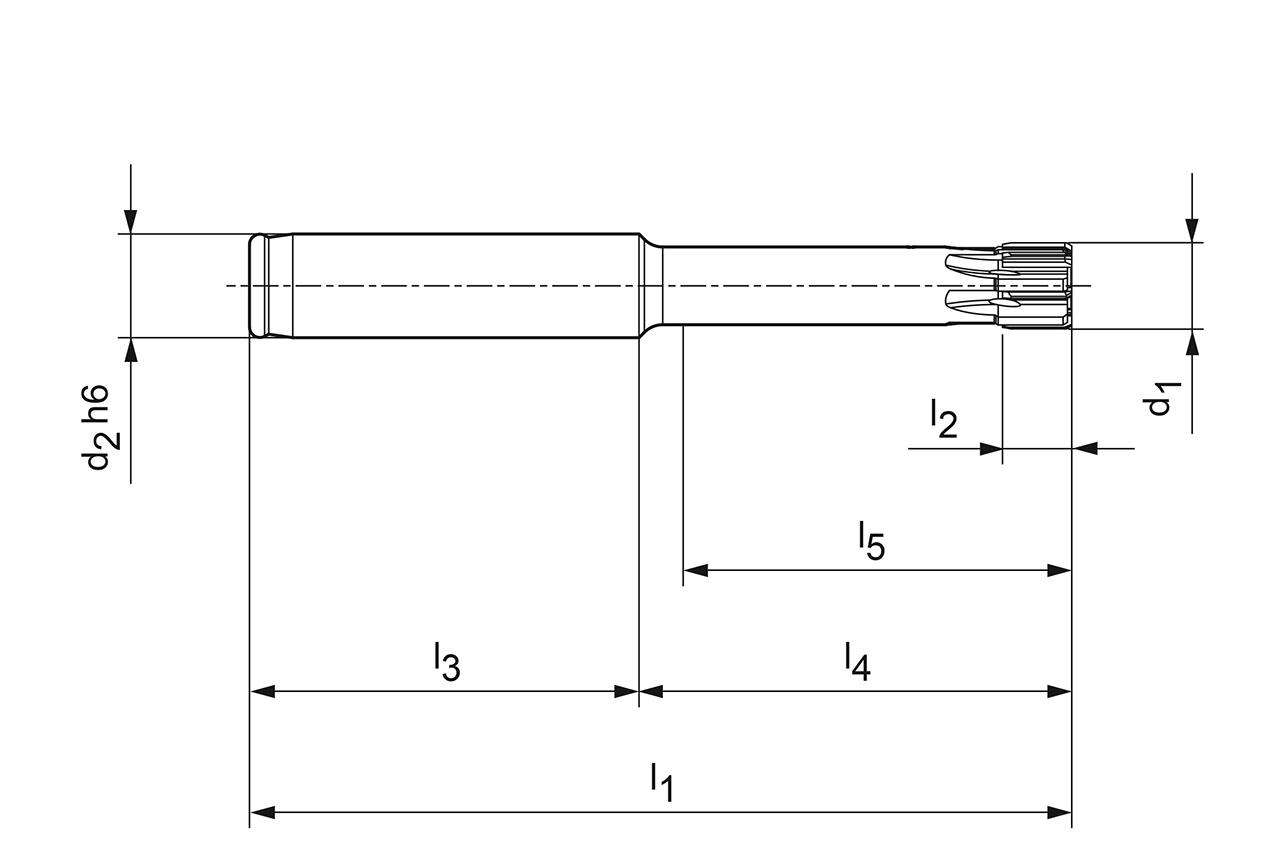

- d1
- 20 mm
- d2
- 20 mm
- l1
- 120 mm
- l2
- 12 mm
- l3
- 50 mm
- l4
- 60 mm
- Toleranz
- H7
- Schneidstoff
- CU111
- Anzahl Schneiden (z)
- 6
- Materialgruppe
- TF
Downloads
- Technische Zeichnung in tif
- 31460964_608026919-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 31460964_608026919-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 31460964_608026920-000-00-E43.STP
- DIN 4000 XML in xml
- 31460964_DIN4000-126-1.XML
- Broschüre
- 31460964_FixReam__DE.pdf
