OptiMill®-3D-BN

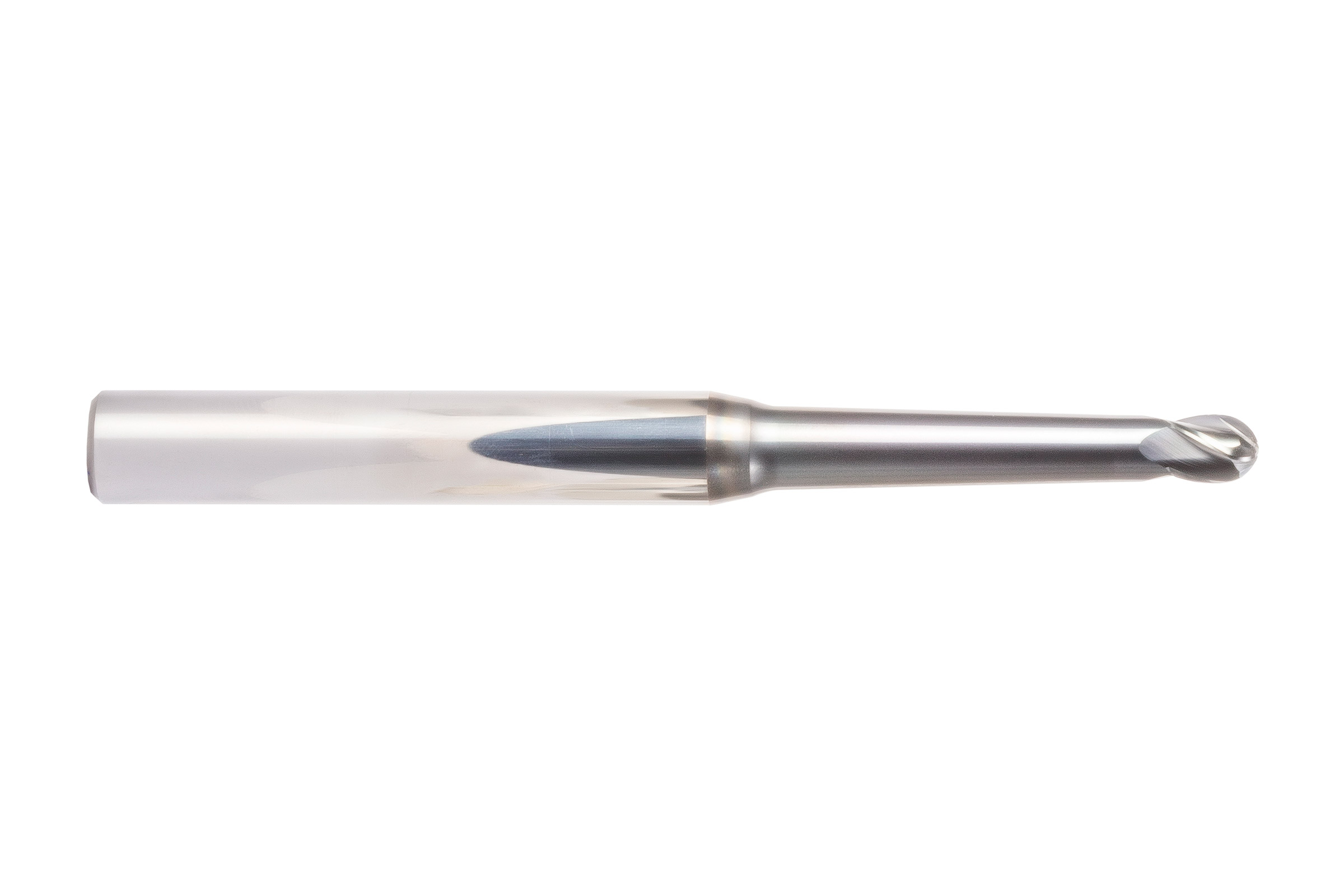

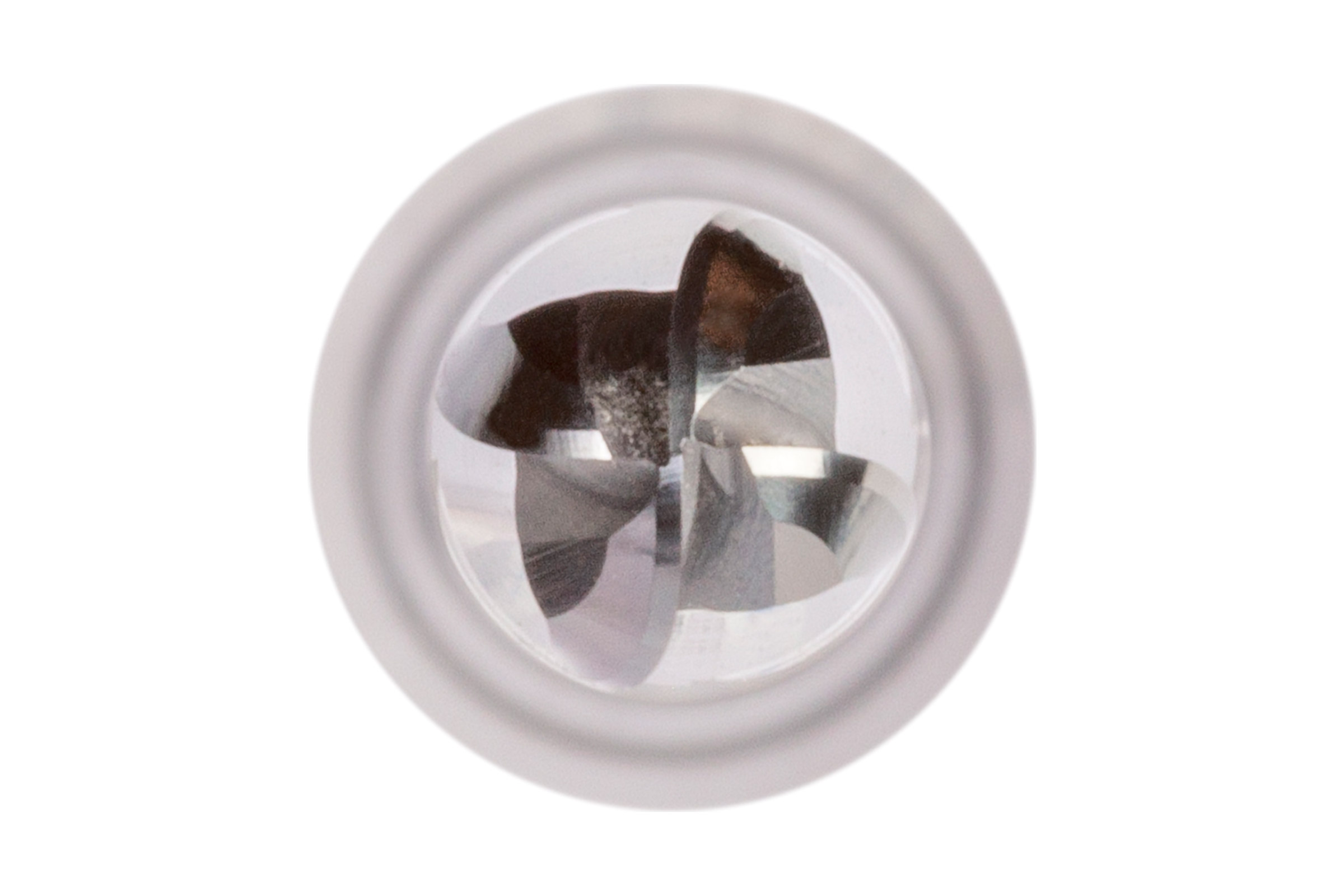

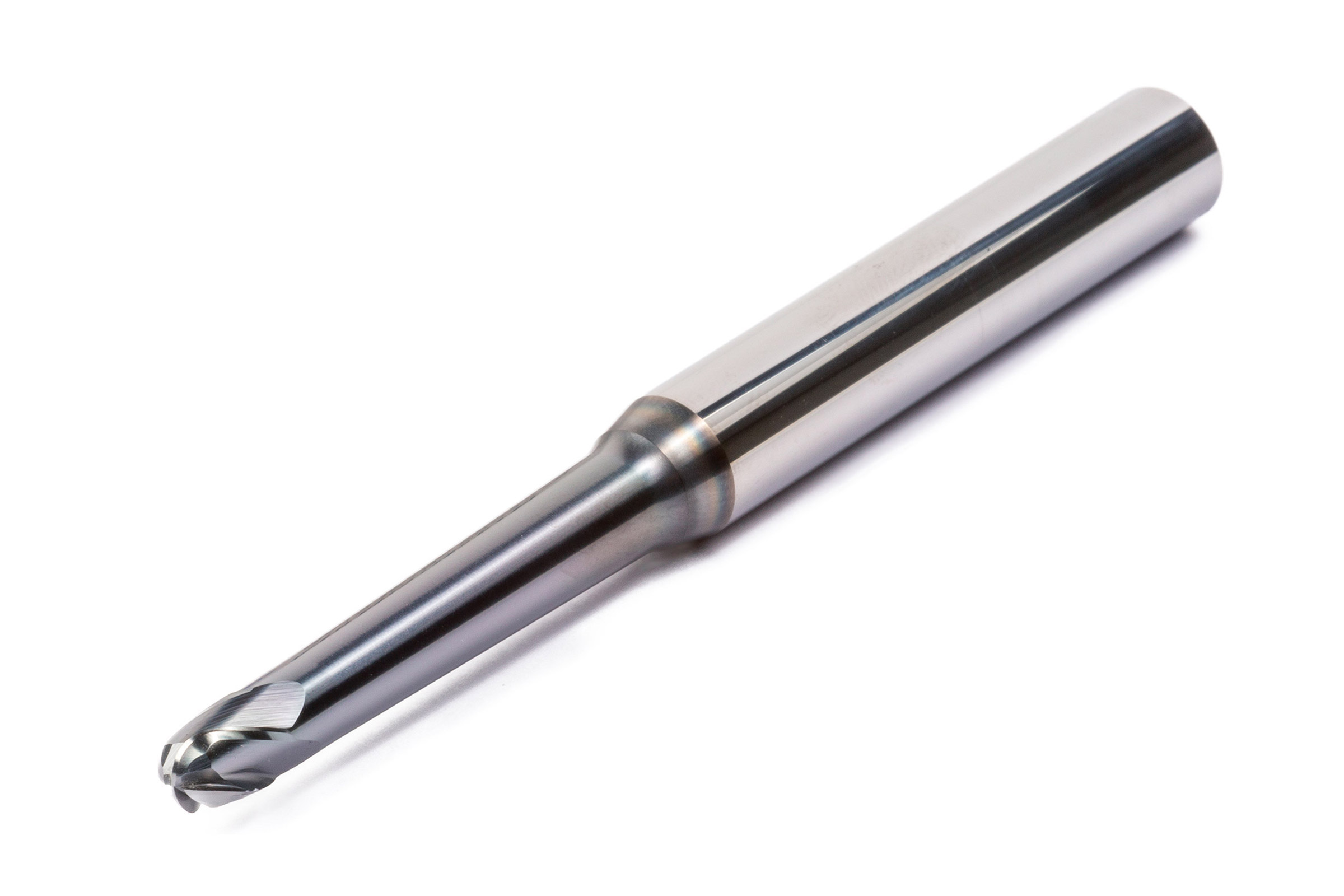

  • Produktbild OptiMill®-3D-BN
  • Produktbild OptiMill®-3D-BN
  • Produktbild OptiMill®-3D-BN

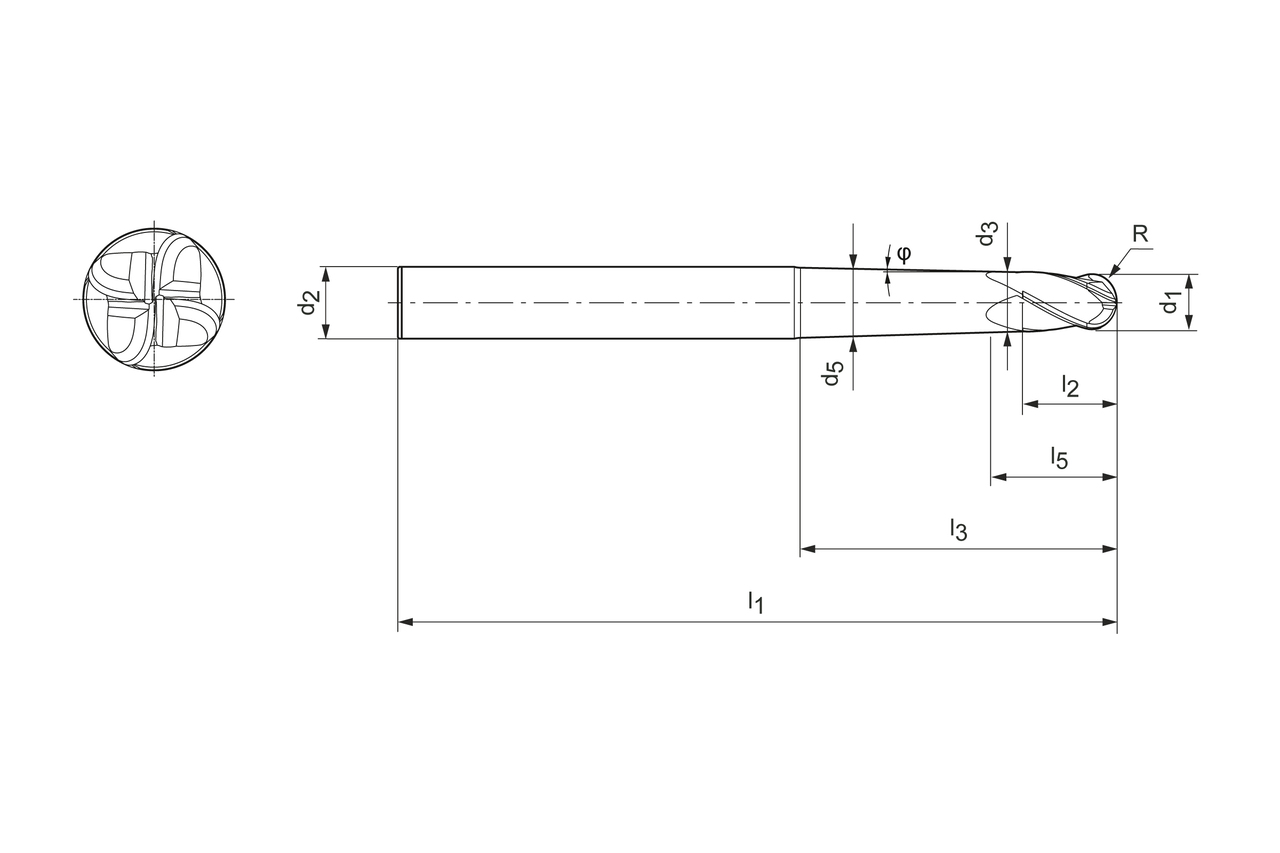

  • Produktzeichnung OptiMill®-3D-BN

Durchmesser d1 (mm)

4.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31153596

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der Kugelfräser OptiMill-3D-BN wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch eine hohe Radiusgenauigkeit aus und ist dadurch ideal zur hochpräzisen Bearbeitung von 3D-Konturen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.

Materialeignung

P
P1
bestens geeignet
P2
bestens geeignet
P3
bestens geeignet
P4
bestens geeignet
P5
bestens geeignet
P6
bestens geeignet
M
M1
geeignet
M2
geeignet
M3
geeignet
K
K1
bestens geeignet
K2
bestens geeignet
K3
bestens geeignet
N
N1
N2
N3
N4
S
S1
S2
S3
S4
S5
H
H1
bestens geeignet
H2
geeignet
H3

Technische Daten

Produktklasse
Performance-Line
Schneidendurchmesser (d1)
4   mm
Schaftdurchmesser (d2)
8   mm
Durchmesser zylindrischer Anteil (d3)
3.94   mm
Gesamtlänge (l1)
100   mm
Schneidenlänge (l2)
4.6   mm
Halslänge (l3)
40   mm
Länge zylindrischer Anteil (l5)
8   mm
Eckenradius (R)
2   mm
Konuswinkel (φ)
1   °
Anzahl Schneiden (z)
4
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
Schaft Typ
HA
Schneidstoff
HP801
Materialgruppe
RC
Spezifikation
MBN105-040-0200-4000B100-HP801

Downloads

3D Hüllkontur in stp
31153596_607643592-000-00-E43.STP
Technische Zeichnung in dxf
31153596_607410756-000-01-ED1-MM.DXF
Technische Zeichnung in pdf
31153596_607410756-000-01-ED1-MM.PDF
Technische Zeichnung in tif
31153596_607410756-000-01-ED1-MM.TIF
Schnittwertempfehlung
31153596_OptiMill-3D-BN_Schnittwertempfehlung.pdf
Technische Zeichnung in tif
31153596_607410756-000-01-ED1-MM.tif
