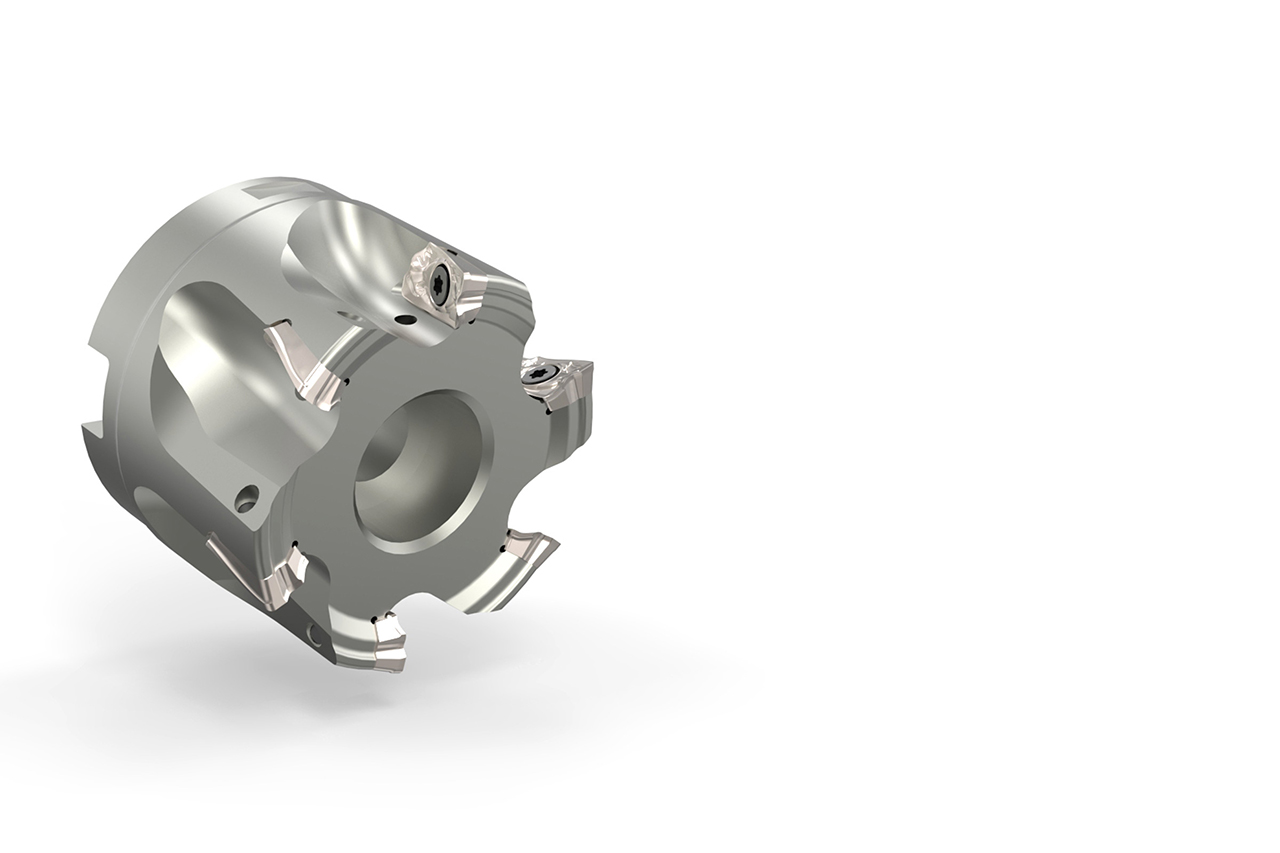

NeoMill®-Titan-2-Corner
Diameter d1 (mm)
63.0
Your unit price
*Login requiredWe recommend:
Product description
Der NeoMill-Titan ist ein speziell entwickeltes Frässystem für die Titanbearbeitung. Aufsteck-, Schaft- und Eckfräser zählen zum Standardportfolio. Die ideal abgestimmten Schneidplattengeometrien und Spannuten fördern die Späne effektiv aus der Scherzone. Die ungleiche Teilung der Schneiden am Werkzeugumfang sorgt für hohe Laufruhe und stabile Bearbeitungsprozesse. Eckfräser mit zweischneidigen Radial-Wendeschneidplatten bieten eine positive Grundform für schwingungsanfällige Bauteile. Schnitttiefen bis 10 mm ermöglichen eine flexible und prozesssichere Zerspanung.
Technical specifications
- Milling type
- Shoulder milling cutter

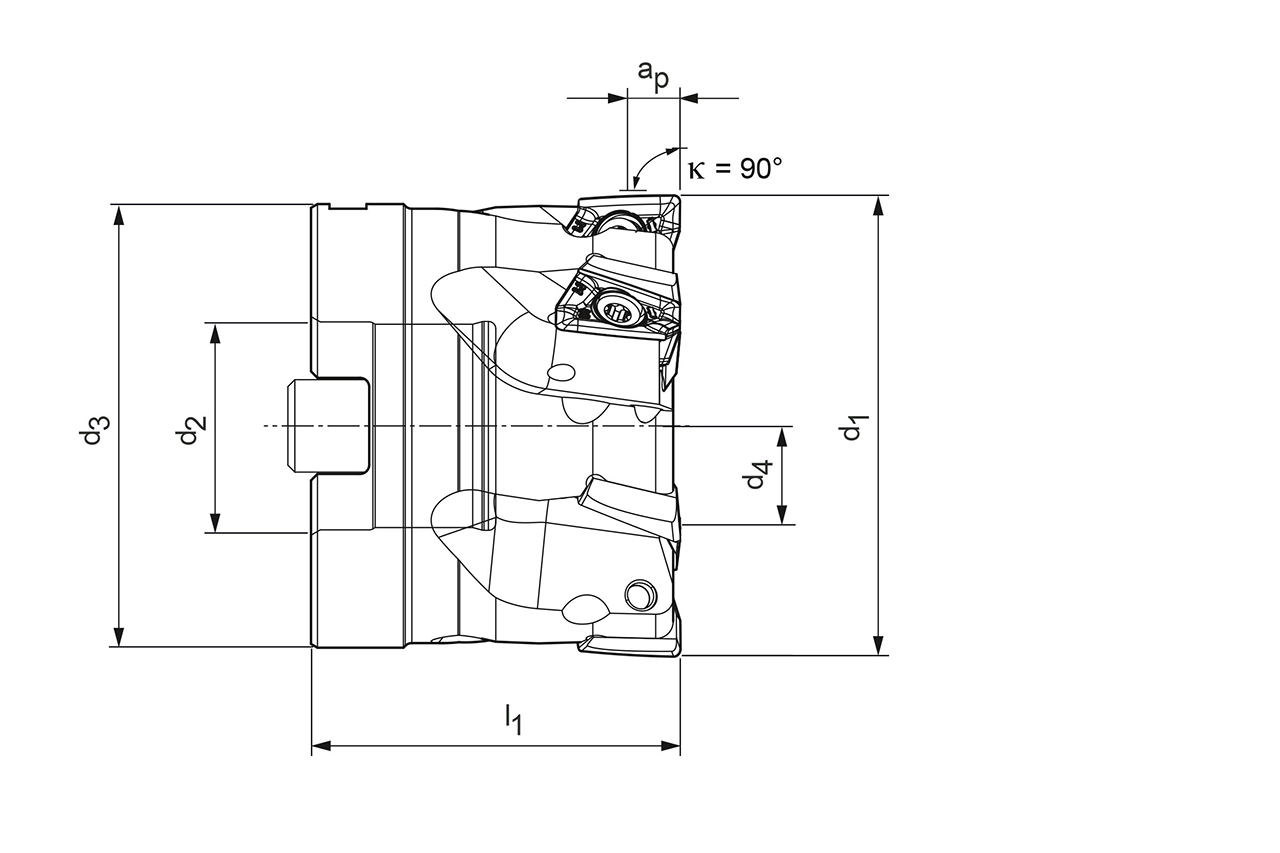

- Cutting diameter d1
- 63 mm
- Connection diameter machine side d2
- 27 mm
- Hub diameter d3
- 58 mm
- Fixing hole diameter d4
- 20.5 mm
- Body diameter d6
- 61.2 mm
- overall length l1
- 50 mm
- Insert type
- XPKT11
- Number of cutting edges (z)
- 5
- Cooling
- internal cooling
- ap max. 90°
- 10 mm
- max. operating speed [rpm]
- 18000 1/min
- Machine connection
- Milling cutter arbor with centralized clamping
- Material group
- 85
- Specification
- ICM901-063-CA27-Z05R-XP_T11
Downloads
- Technical drawing in pdf
- 31281110_607614150-000-00-ED1.PDF
- Technical drawing in dxf
- 31281110_607614150-000-00-ED1.DXF
- Technical drawing in tif
- 31281110_607614150-000-00-ED1.TIF
- 3D envelope in stp
- 31281110_607586166-000-00-E43.STP
