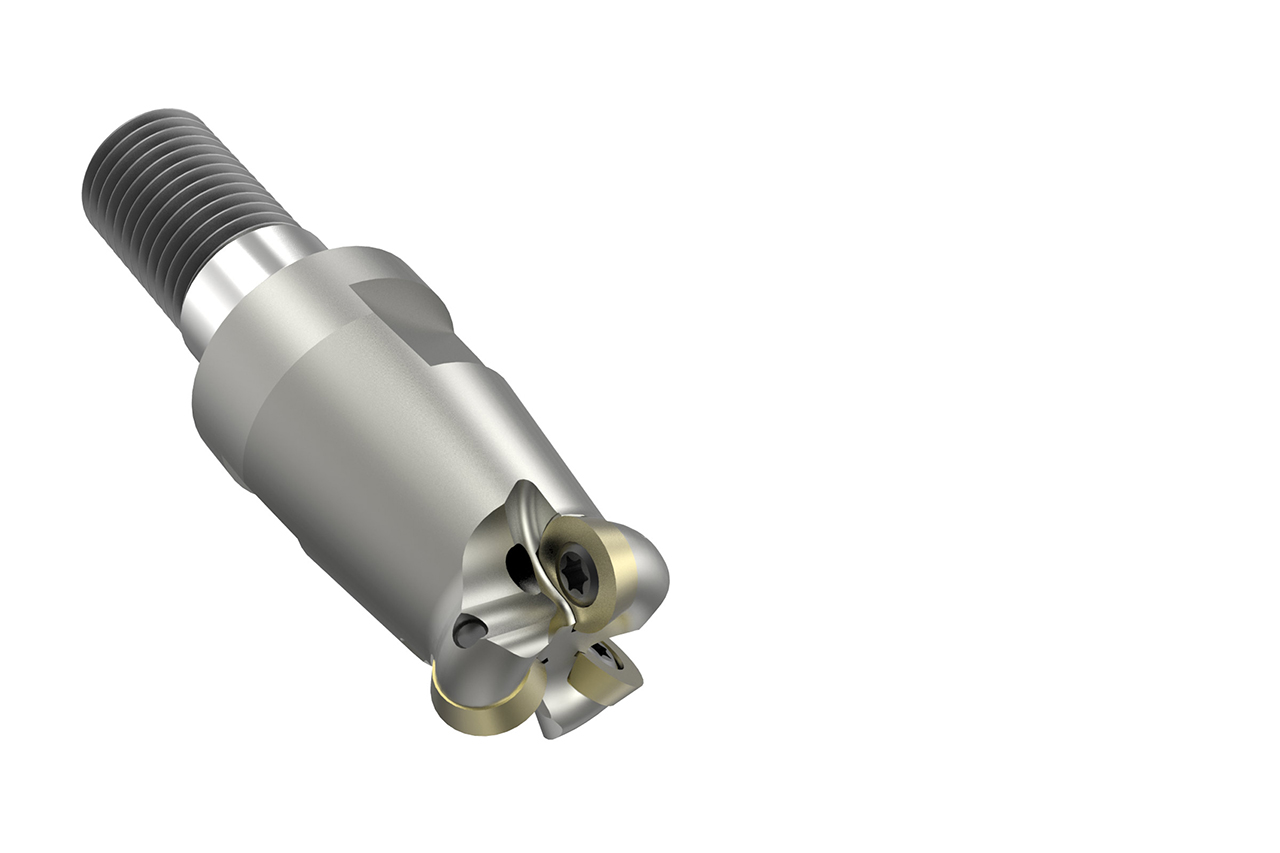

NeoMill®-ISO-360

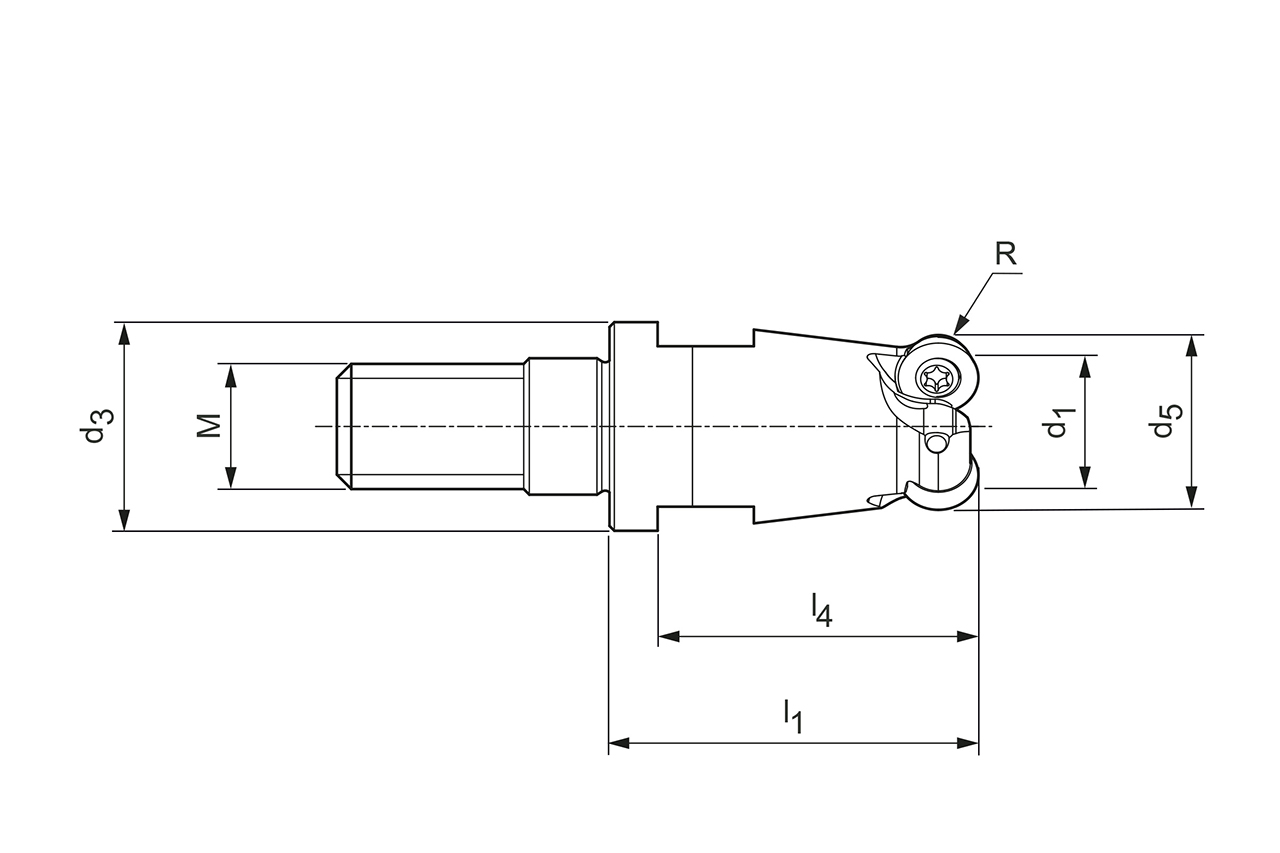

  • Produktzeichnung NeoMill®-ISO-360

Durchmesser d1 (mm)

5.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31144164

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der NeoMill-ISO-360 ist ein universell einsetzbares Frässystem für den allgemeinen Maschinenbau und den Formenbau. Die neutrale Einbaulage der Wendeschneidplatten sorgt für höchste Konturgenauigkeit, während ein spezieller Schutz im Plattensitz die Schneidkante vor Spanschlag bewahrt. Dank einer großen Auswahl an Wendeschneidplatten und Trägerwerkzeugen bietet das System maximale Flexibilität. Die optimierte Schneidengeometrie gewährleistet ein sanftes Schnittverhalten und eine prozesssichere Bearbeitung.

Technische Daten

Milling type
Round-insert milling cutter with indexable insert
d1
5   mm
d2
8.5   mm
d3
13   mm
d5
10   mm
l2
17.8   mm
l4
17.8   mm
Insert type
RD__05
Corner radius (R)
2.5   mm
Number of cutting edges (z)
2
Cooling
internal cooling
Wrench size
10
Machine connection
Screw mount
Thread size (M)
M8X1
Material group
90
Specification
IMR101-010-M008-Z02R-RD__05

Downloads

3D envelope in stp
31144164_607398750-000-00-E43.STP
Technical drawing in pdf
31144164_607426305-000-00-ED1.PDF
Technical drawing in dxf
31144164_607426305-000-00-ED1.DXF
Technical drawing in tif
31144164_607426305-000-00-ED1.TIF
