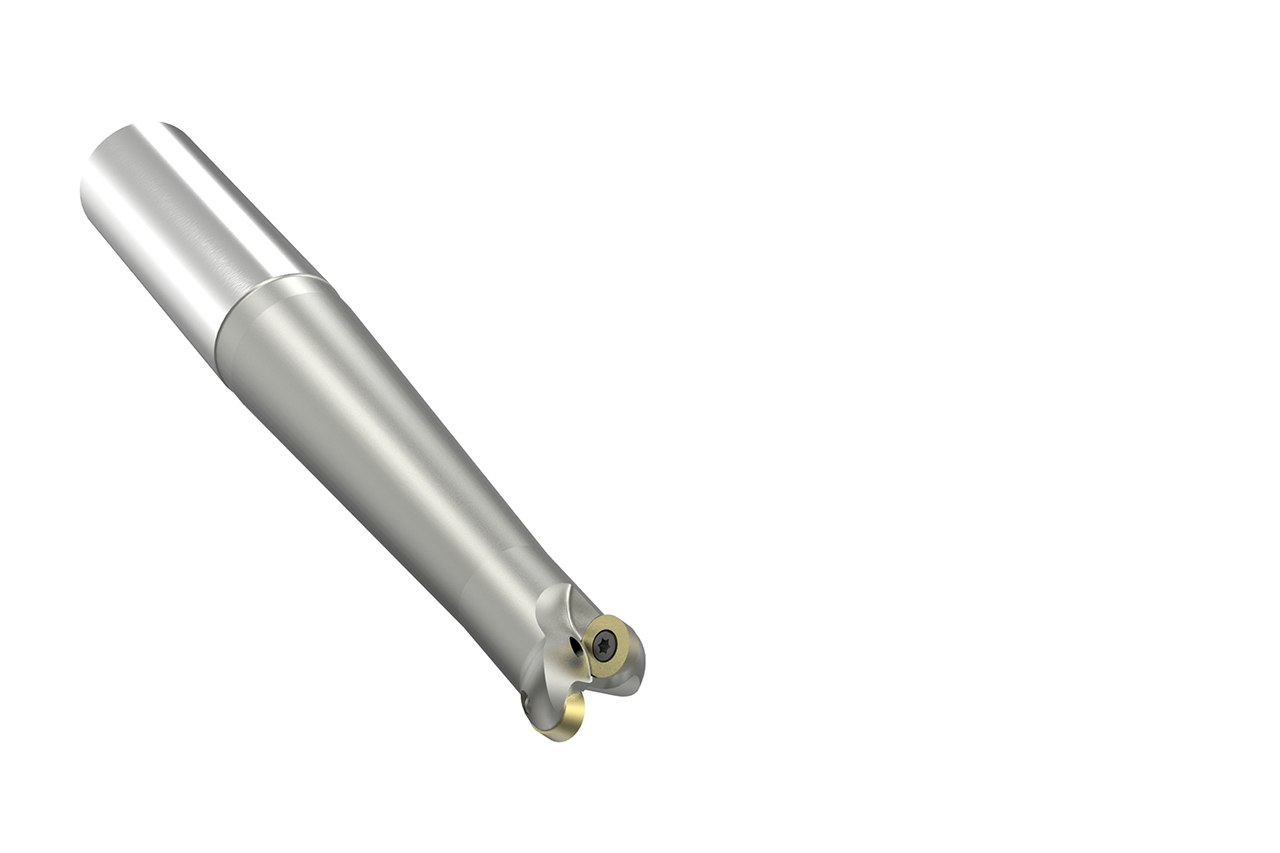

NeoMill®-ISO-360

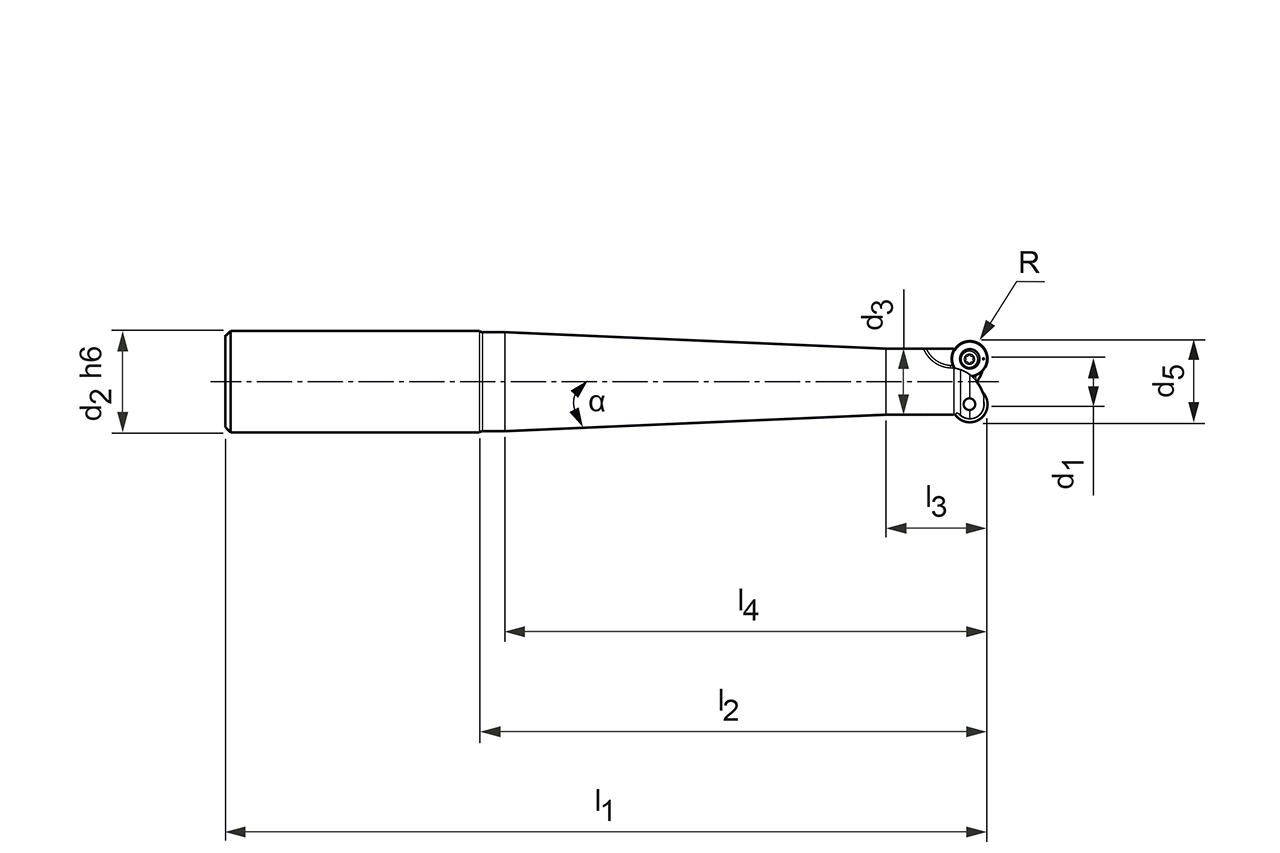

  • Produktzeichnung NeoMill®-ISO-360

Diameter d1 (mm)

9.0

Your unit price

*Login required

Article

31144094

Quantity

Added to Your Shopping Cart

Product description

Der NeoMill-ISO-360 ist ein universell einsetzbares Frässystem für den allgemeinen Maschinenbau und den Formenbau. Die neutrale Einbaulage der Wendeschneidplatten sorgt für höchste Konturgenauigkeit, während ein spezieller Schutz im Plattensitz die Schneidkante vor Spanschlag bewahrt. Dank einer großen Auswahl an Wendeschneidplatten und Trägerwerkzeugen bietet das System maximale Flexibilität. Die optimierte Schneidengeometrie gewährleistet ein sanftes Schnittverhalten und eine prozesssichere Bearbeitung.

Technical specifications

Milling type
Round-insert milling cutter with indexable insert
d1
9   mm
d2
20   mm
d3
13   mm
d5
15   mm
l1
150   mm
l2
100   mm
l3
20   mm
l4
95   mm
Insert type
RD__07
Corner radius (R)
3.5   mm
Number of cutting edges (z)
2
Cooling
internal cooling
Machine connection
Cylindrical shank
Material group
90
Specification
IMR101-015-150-HA20-Z2R-RD__07

Downloads

3D envelope in stp
31144094_607398716-000-00-E43.STP
Technical drawing in pdf
31144094_607427714-000-00-ED1.PDF
Technical drawing in dxf
31144094_607427714-000-00-ED1.DXF
Technical drawing in tif
31144094_607427714-000-00-ED1.TIF
