NeoMill®-2-Corner

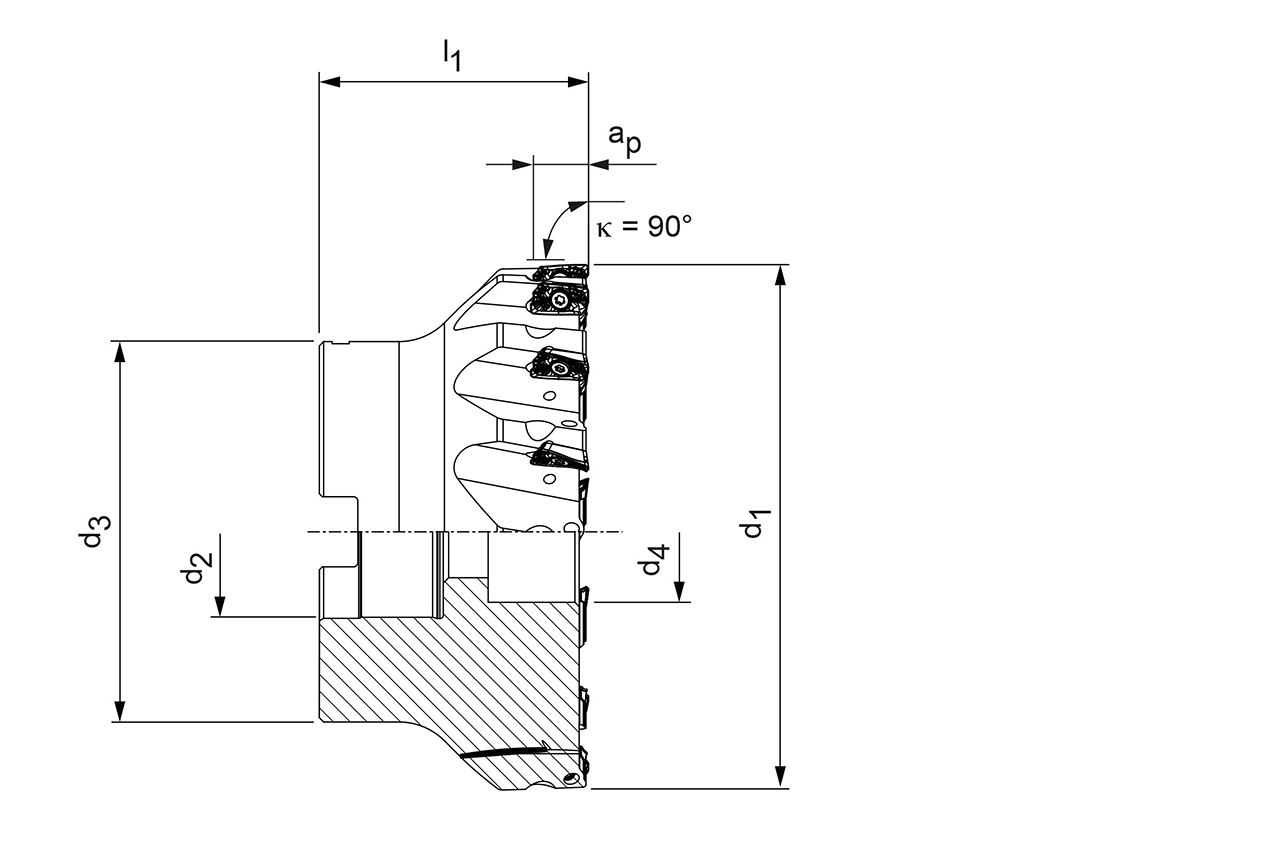

  • Produktzeichnung NeoMill®-2-Corner

Durchmesser d1 (mm)

50.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31002185

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

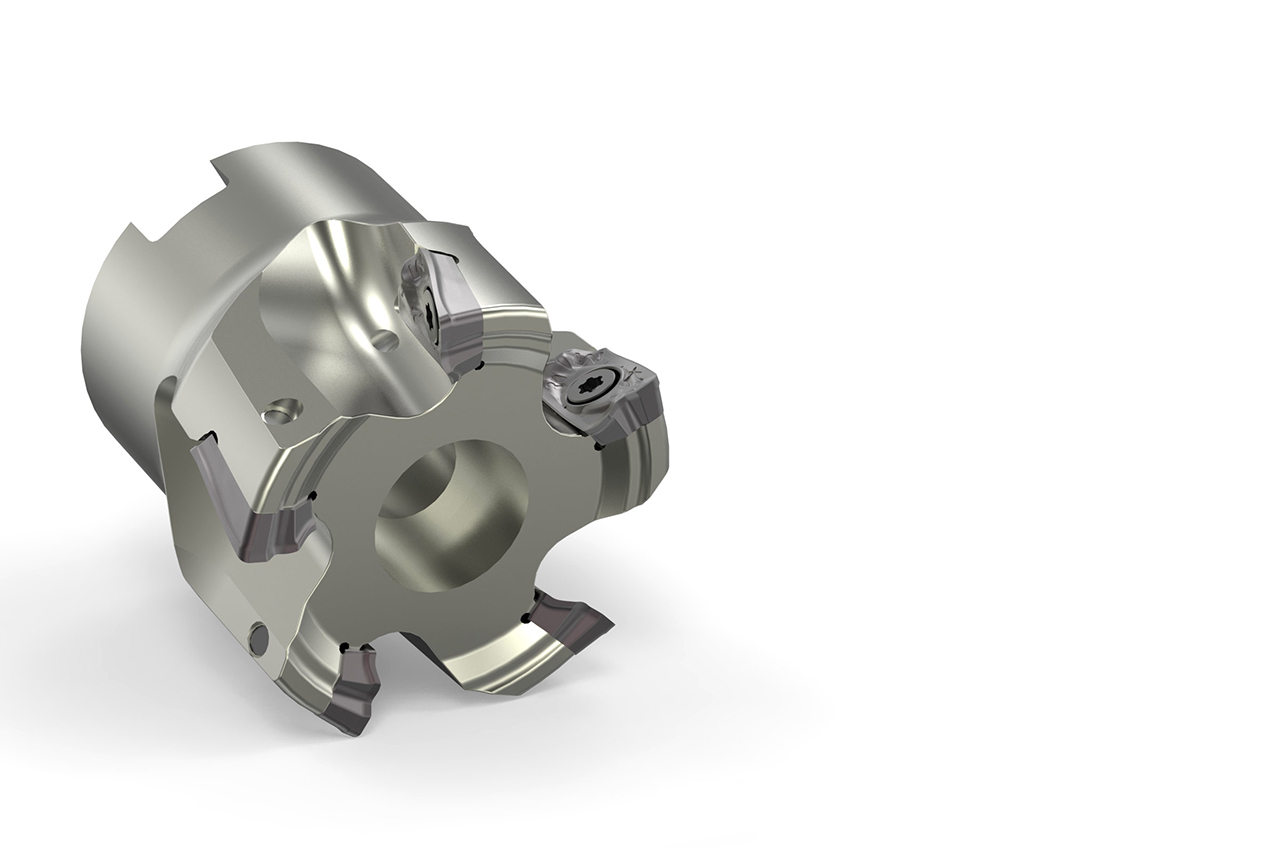

Der NeoMill-2-Corner ist ein 90°-Eckfrässystem mit zweischneidigen Wendeschneidplatten, ideal für Stahl (P), rostfreien Stahl (M) und Gusseisen (K). Mit einem ø-Bereich von 20 bis 63 mm und einer Schnitttiefe bis 11 mm eignet er sich besonders für Rampenfräsen in 3-achsigen Bearbeitungen. Seine stabile Geometrie sorgt für eine hohe Prozesssicherheit und präzise Ergebnisse.

Technische Daten

Fräsertyp
Eckfräser mit WSP
d1
50   mm
d2
22   mm
d3
48   mm
d4
18.5   mm
l1
40   mm
Schneidplattentyp
AOKT12
Eckenradius (R)
0.4   mm
Anzahl Schneiden (z)
6
Kühlmittelzufuhr
interne Kühlmittelzufuhr
ap max.
11   mm
max. Betriebsdrehzahl [min-1]
35000   1/min
Gewindegröße (M)
X
Materialgruppe
85
Spezifikation
ICM901-050-CA22-Z06R-AO_T12

Downloads

Technische Zeichnung in pdf
31002185_607040919-000-01-ED1.PDF
Technische Zeichnung in dxf
31002185_607040919-000-01-ED1.DXF
Technische Zeichnung in tif
31002185_607040919-000-01-ED1.TIF
3D Hüllkontur in stp
31002185_607041126-000-01-E43.STP
