NeoMill®-16-Face

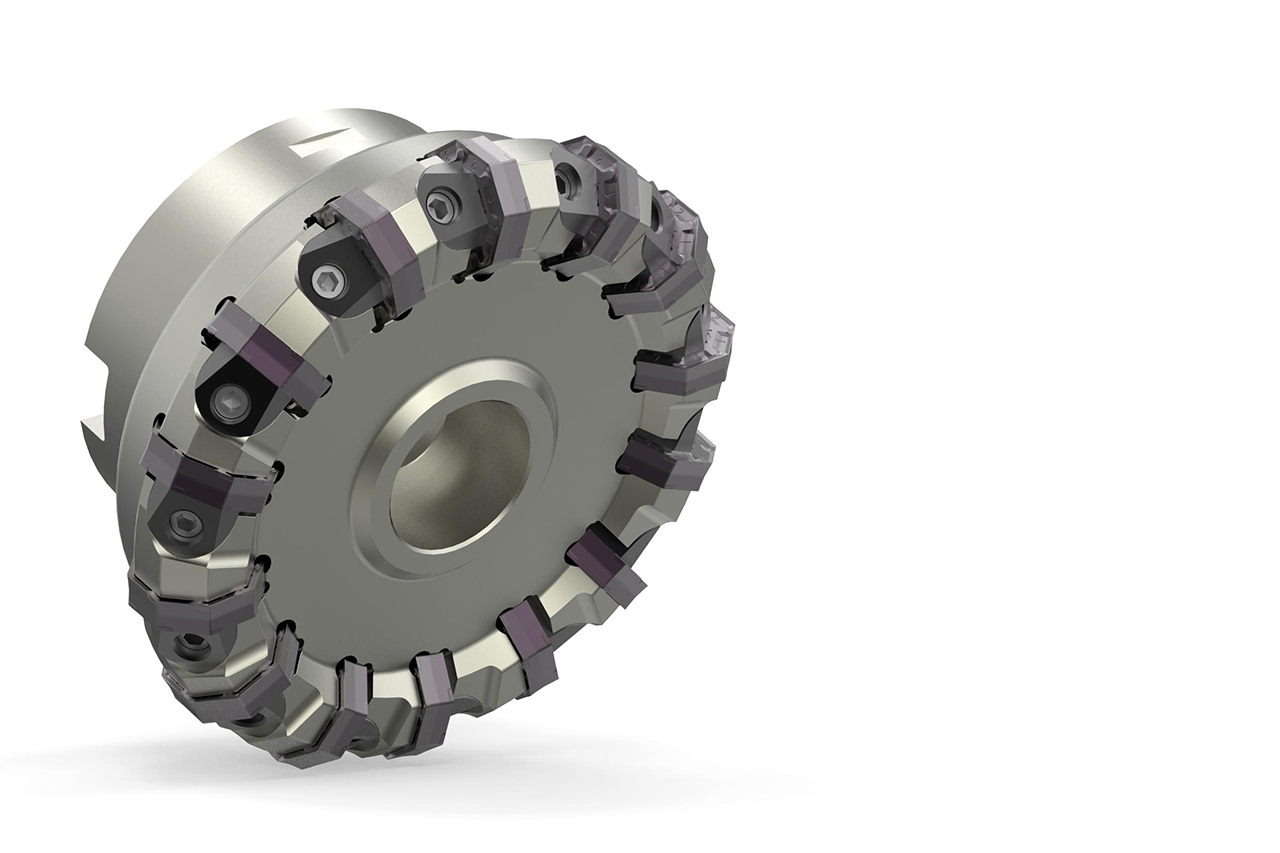

  • Produktbild NeoMill®-16-Face

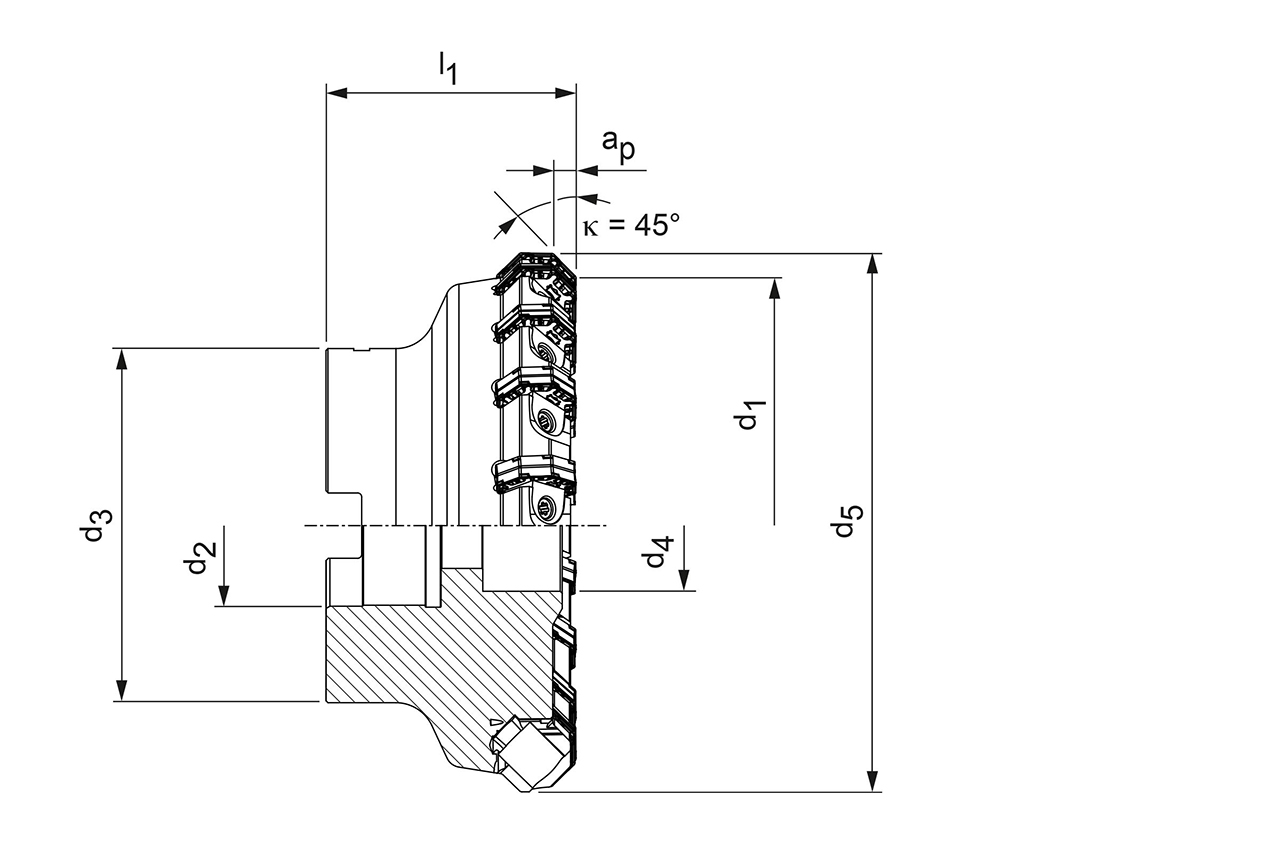

  • Produktzeichnung NeoMill®-16-Face

Durchmesser d1 (mm)

63.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31002155

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der NeoMill-16-Face bietet 16 nutzbare Schneidkanten und ist optimal für Gusseisen (K) und hitzebeständigen Stahlguss. Trotz negativer Plattenform gewährleistet er geringe Schnittkräfte und höchste Wirtschaftlichkeit beim Planfräsen. Mit einem ø-Bereich von 63 bis 200 mm und ap max. 4 mm sorgt er für energieeffiziente Zerspanung mit maximaler Standzeit.

Technische Daten

Fräsertyp
Planfräser mit WSP
d1
63   mm
d2
22   mm
d3
48   mm
d4
18   mm
d5
75.1   mm
l1
55   mm
Schneidplattentyp
ON_U07
Eckenradius (R)
0.8   mm
Anzahl Schneiden (z)
7
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
ap max.
3   mm
max. Betriebsdrehzahl [min-1]
9000   1/min
Gewindegröße (M)
X
Materialgruppe
85
Spezifikation
IFM450-063-CA22-Z07R-ON_U07

Downloads

Technische Zeichnung in pdf
31002155_607040889-000-01-ED1.PDF
Technische Zeichnung in dxf
31002155_607040889-000-01-ED1.DXF
Technische Zeichnung in tif
31002155_607040889-000-01-ED1.TIF
3D Hüllkontur in stp
31002155_607794832-000-00-E43.STP
