OptiMill®-Uni-HPC-Silent
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

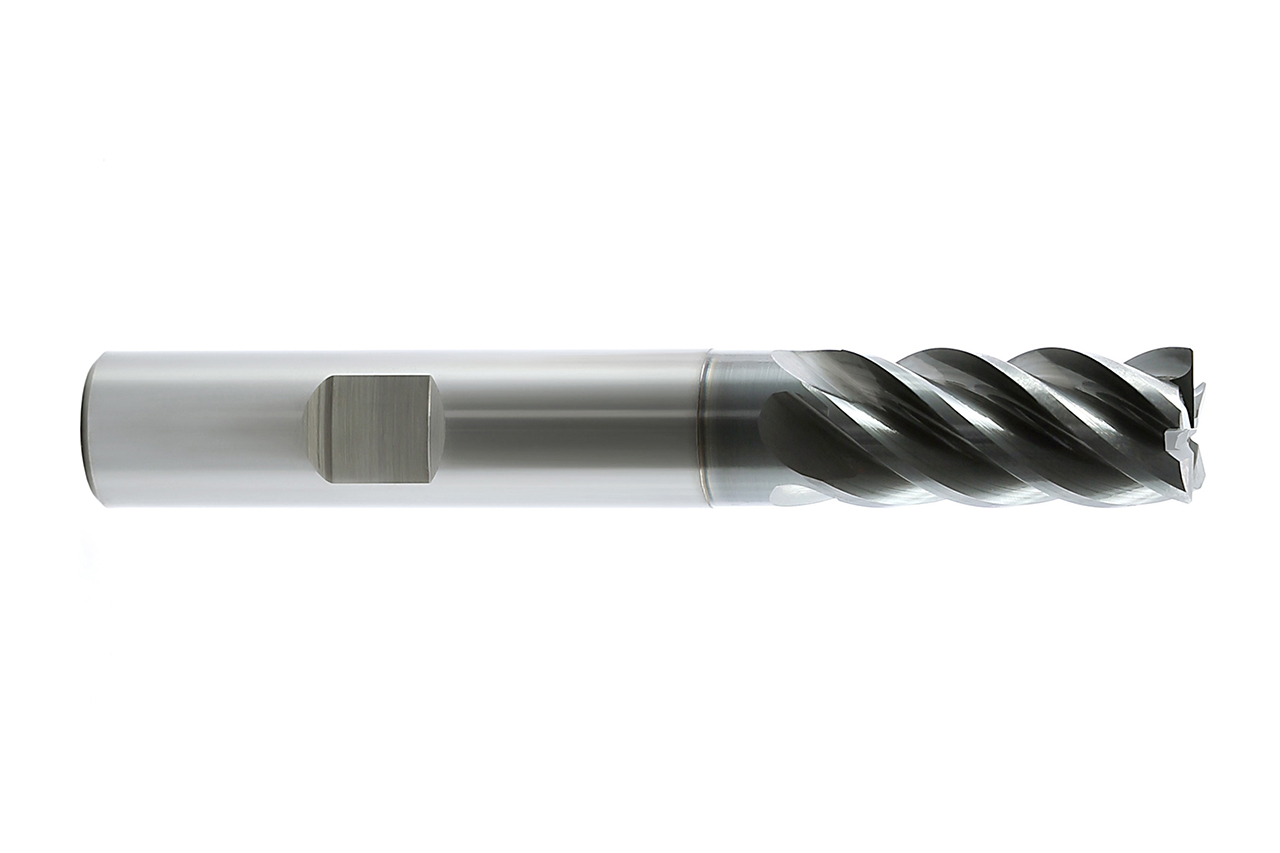

Der fünfschneidige Eckfräser OptiMill®-Uni-HPC-Silent wurde speziell für die Hochgeschwindigkeitsbearbeitung von Stahl, Gusseisen und Edelstahl entwickelt. Dank seiner perfekt ausgewogenen Werkzeuggeometrie eignet er sich besonders gut um Schnittkräfte und Fräsgeräusche zu reduzieren. Die innovative Beschichtung sorgt zudem für eine erhöhte Prozesssicherheit und lange Einsatzzeiten.

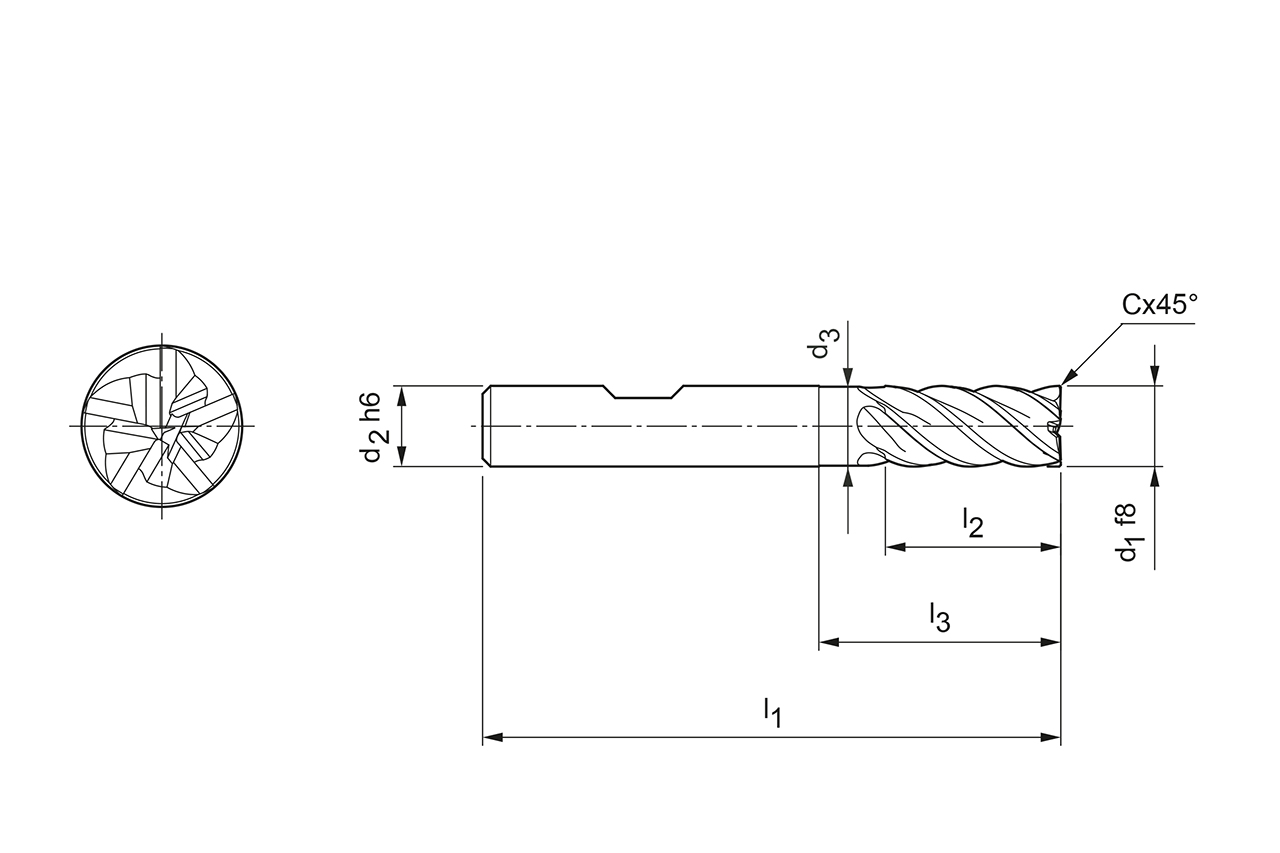

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 12 mm
- Schaftdurchmesser (d2)
- 12 mm
- Durchmesser zylindrischer Anteil (d3)
- 11.8 mm
- Gesamtlänge (l1)
- 83 mm
- Schneidenlänge (l2)
- 26 mm
- Halslänge (l3)
- 36 mm
- Eckfasenbreite Cx45°
- 0.24 mm
- Anzahl Schneiden (z)
- 5
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HB
- Schneidstoff
- HP723
- Materialgruppe
- MV
- Spezifikation
- SCM570-1200Z05R-F0024HB-HP723
Downloads
- Technische Zeichnung in dxf
- 30510347_606427169-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30510347_606427169-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30510347_607700261-000-00-E43.STP
- Schnittwertempfehlung
- 30510347_OptiMill-Uni-HPC_Silent_DE.pdf
