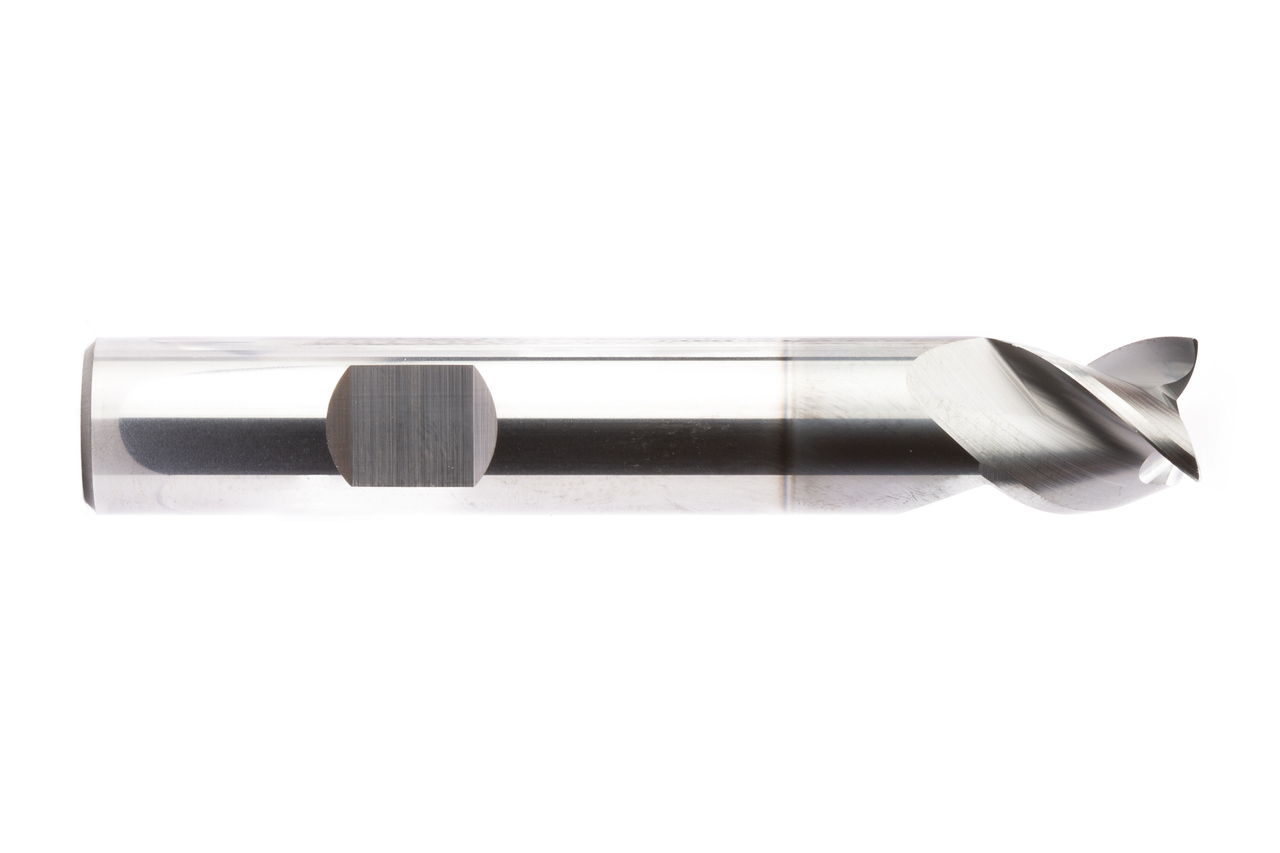

OptiMill®-Uni-HPC-Pocket
Diameter d1 (mm)
3.8
Your unit price
*Login requiredArticle
31031129
Quantity
Added to Your Shopping Cart
Inform me when article is back in stock
We recommend:
Product description
Der Eckfräser OptiMill®-Uni-HPC-Pocket mit integrierter Bohrspitze wurde speziell zum Taschenfräsen von Stahl und Gusseisen entwickelt. Die eigens entwickelte Ausspitzung garantiert gemeinsam mit drei großen Spanräumen den optimalen Abtransport der Späne. Der spezielle Kernanstieg sichert optimale Stabilität im Zerspanungsprozess so eignet sich das Werkzeug bestens zum Helixfräsen und Stechen.
Material suitability
P
P1
P2
P3
P4
P5
P6
M
M1
M2
M3
K
K1
K2
K3
N
N1
N2
N3
N4
S
S1
S2
S3
S4
S5
H
H1
H2
H3

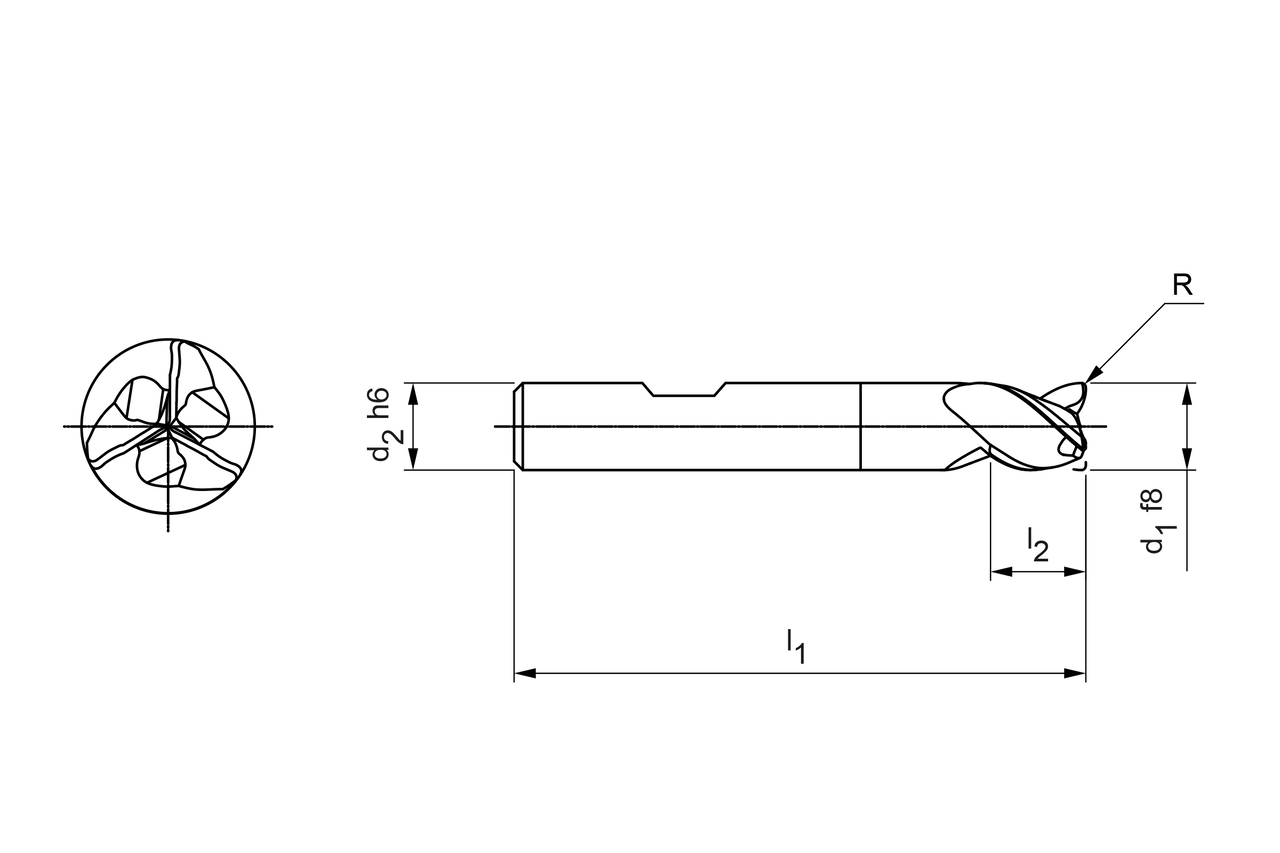

Technical specifications
- Product class
- Performance-Line
- Diameter (d1)
- 3.8 mm
- Shaft diameter (d2)
- 6 mm
- Total length (l1)
- 54 mm
- Length of cutting edge (l2)
- 5 mm
- Neck length (l3)
- 10.5 mm
- Corner radius (R)
- 0.12 mm
- Taper angle (φ)
- 16.7 °
- Number of cutting edges (z)
- 3
- Cooling
- external cooling
- Shank type
- HB
- Cutting material
- HP920
- Material group
- MV
- Specification
- SCM840-0380Z03R-R0012HB-HP920
Downloads
- 3D envelope in stp
- 31031129_607696517-000-00-E43.STP
- Technical drawing in dxf
- 31031129_607696518-000-00-ED1.DXF
- Technical drawing in pdf
- 31031129_607696518-000-00-ED1.PDF
- Technical drawing in tif
- 31031129_607696518-000-00-ED1.TIF
- Technische Zeichnung in tif
- 31031129_607696518-000-00-ED1.tif
- Broschüre OptiMill-HPC-Pocket
- 31031129_OptiMill-HPC-Pocket__DE.pdf
