OptiMill®-Uni-HPC-Pocket
Durchmesser d1 (mm)
16.0
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

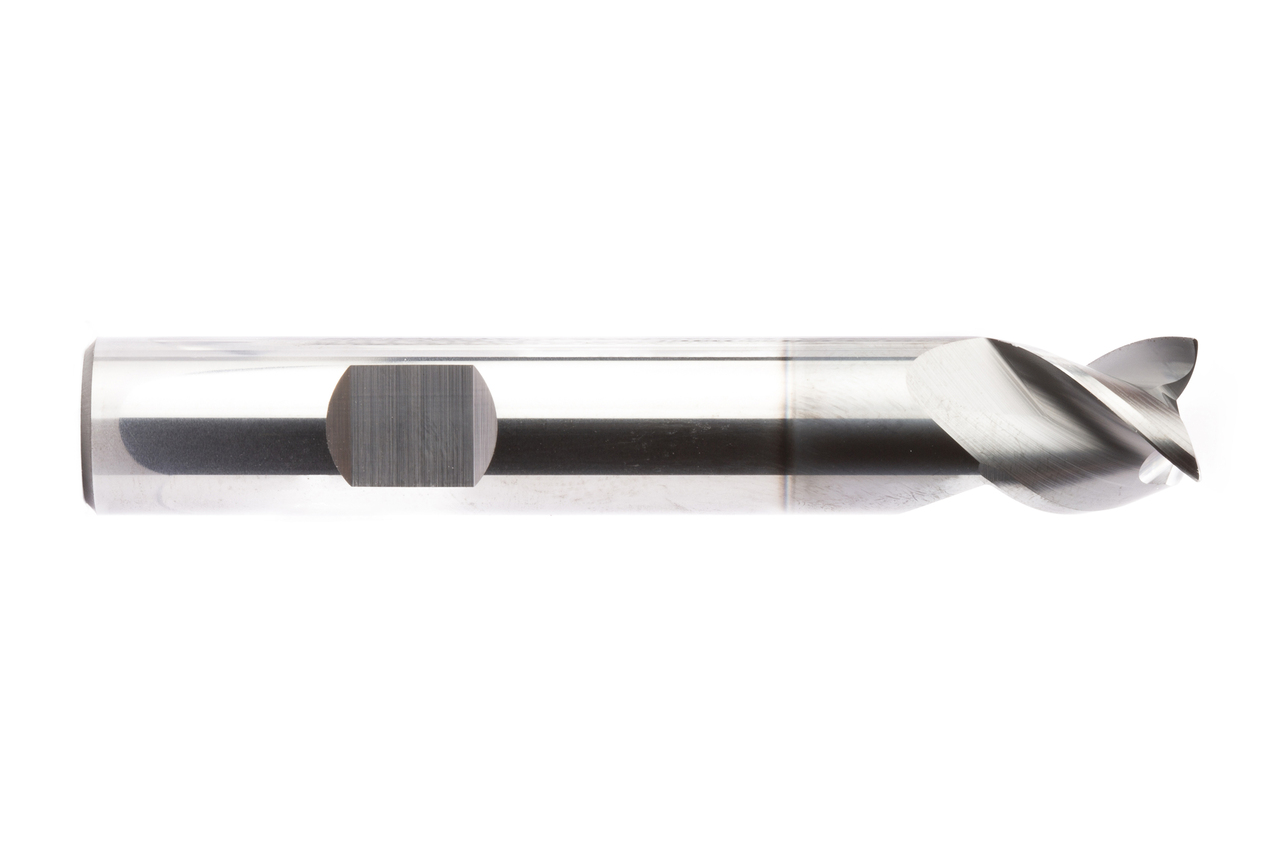

Der Eckfräser OptiMill®-Uni-HPC-Pocket mit integrierter Bohrspitze wurde speziell zum Taschenfräsen von Stahl und Gusseisen entwickelt. Die eigens entwickelte Ausspitzung garantiert gemeinsam mit drei großen Spanräumen den optimalen Abtransport der Späne. Der spezielle Kernanstieg sichert optimale Stabilität im Zerspanungsprozess so eignet sich das Werkzeug bestens zum Helixfräsen und Stechen.

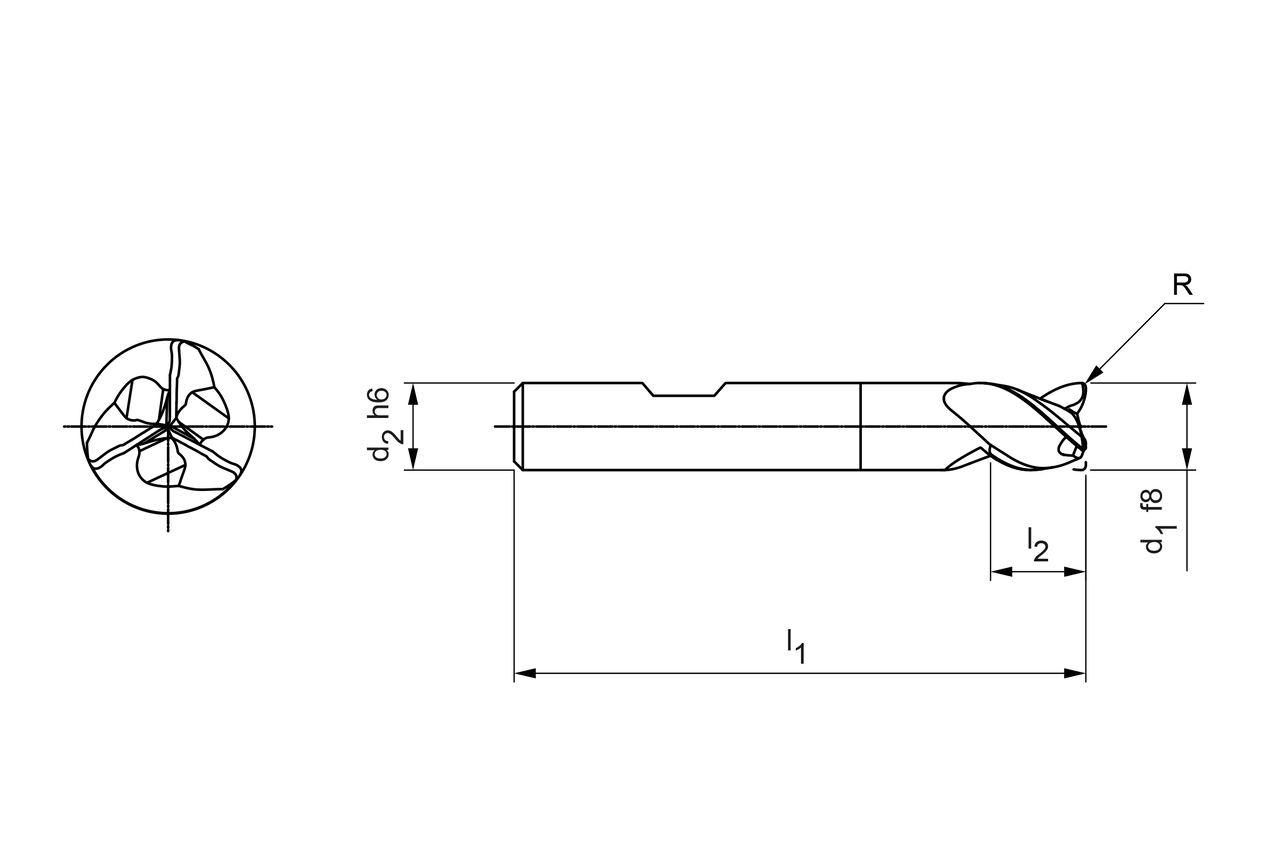

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 16 mm
- Schaftdurchmesser (d2)
- 16 mm
- Gesamtlänge (l1)
- 82 mm
- Schneidenlänge (l2)
- 16 mm
- Eckenradius (R)
- 0.32 mm
- Anzahl Schneiden (z)
- 3
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HB
- Schneidstoff
- HP920
- Materialgruppe
- MV
Downloads
- Technische Zeichnung in dxf
- 30965845_607827321-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 30965845_607827321-000-00-ED1.PDF
- Technische Zeichnung in tif
- 30965845_607827321-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30965845_607827322-000-00-E43.STP
- Broschüre OptiMill-HPC-Pocket
- 30965845_OptiMill-HPC-Pocket__DE.pdf
