OptiMill®-Uni-HPC-Finish
Durchmesser d1 (mm)
16.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

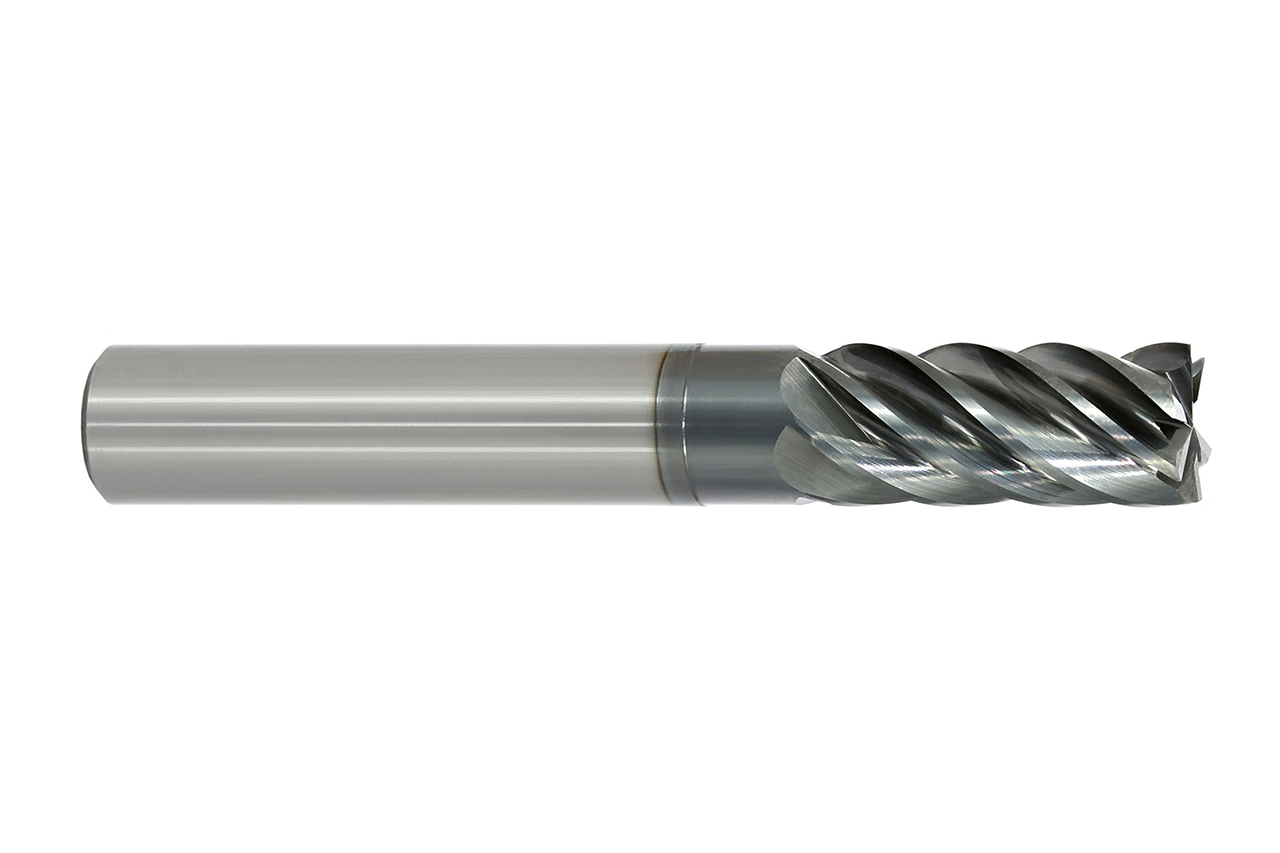

Der Schlichtfräser OptiMill-Uni-HPC-Finish mit sieben Schneiden erzeugt höchste Oberflächengüten in kürzester Zeit. Durch einen stabilen Kerndurchmesser wird die Werkzeugsteifigkeit erheblich erhöht, wodurch die Abdrängung des Werkzeugs vermieden wird. Dadurch werden auch bei Zustellungen von bis zu 5xD höchste Oberflächengüten prozesssicher erreicht.

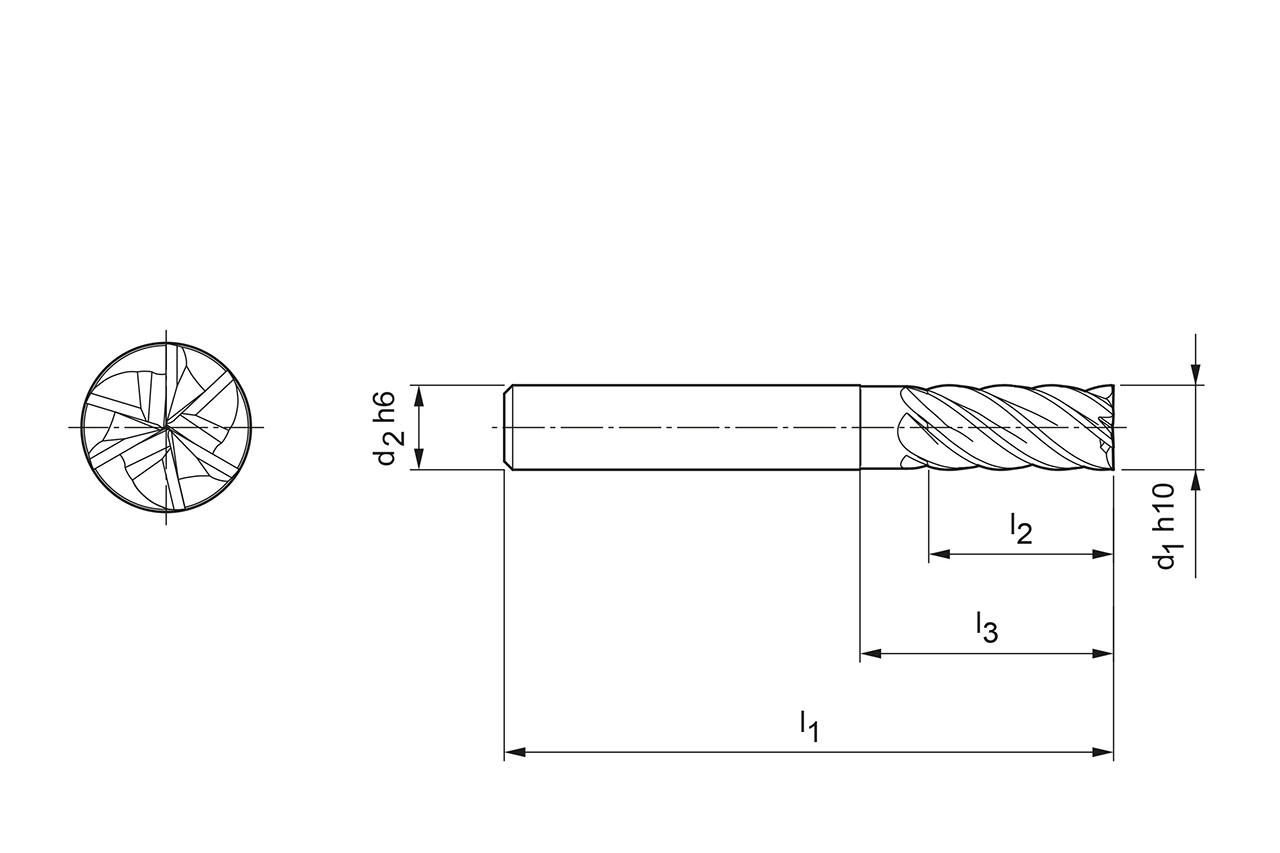

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 16 mm
- Schaftdurchmesser (d2)
- 16 mm
- Durchmesser zylindrischer Anteil (d3)
- 15.8 mm
- Gesamtlänge (l1)
- 92 mm
- Schneidenlänge (l2)
- 36 mm
- Halslänge (l3)
- 42 mm
- Länge zylindrischer Anteil (l5)
- 42 mm
- Anzahl Schneiden (z)
- 6
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HP213
- Materialgruppe
- MV
Downloads
- Technische Zeichnung in dxf
- 30393545_606494395-000-00-ED1.DXF
- Technische Zeichnung in tif
- 30393545_606494395-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 30393545_606687395-000-00-E43.STP
