OptiMill®-Graphite-MT

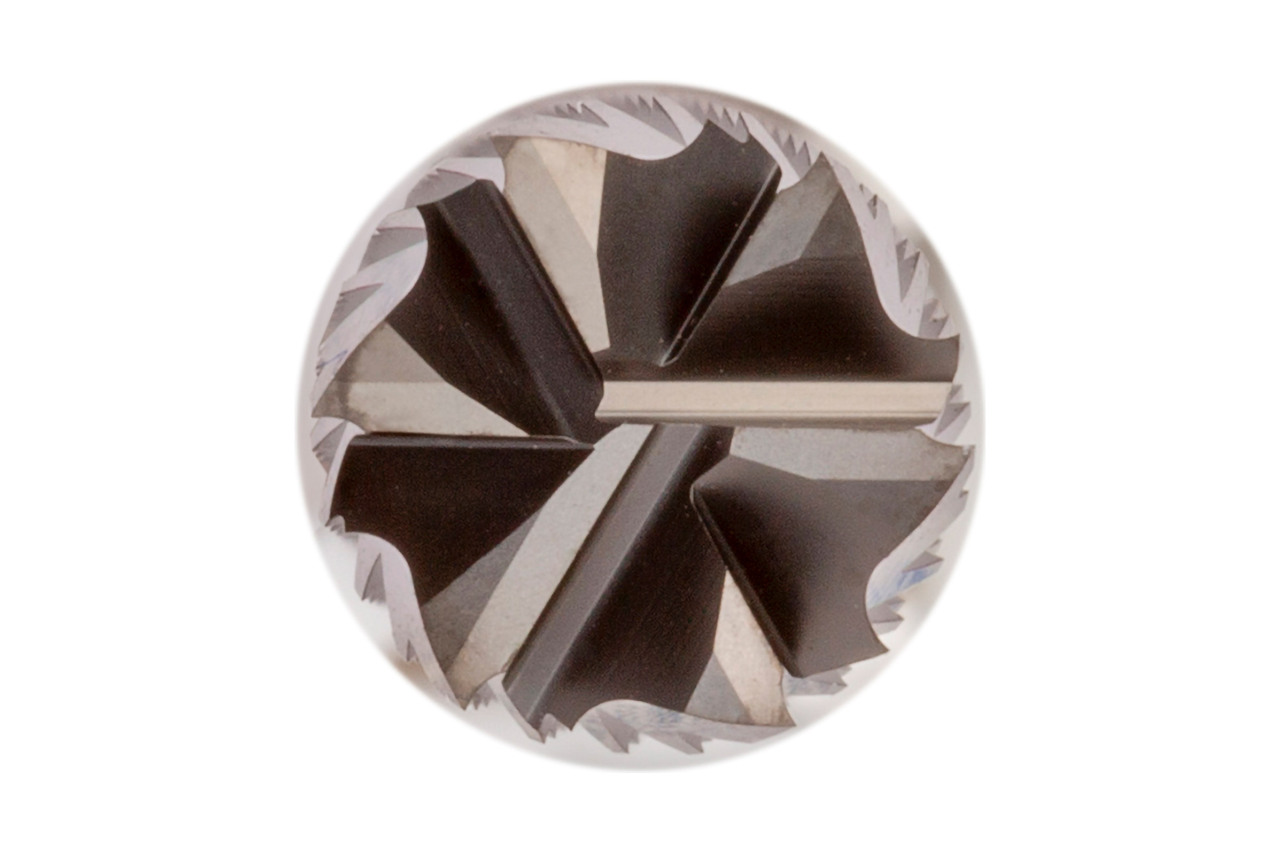

  • Produktbild OptiMill®-Graphite-MT

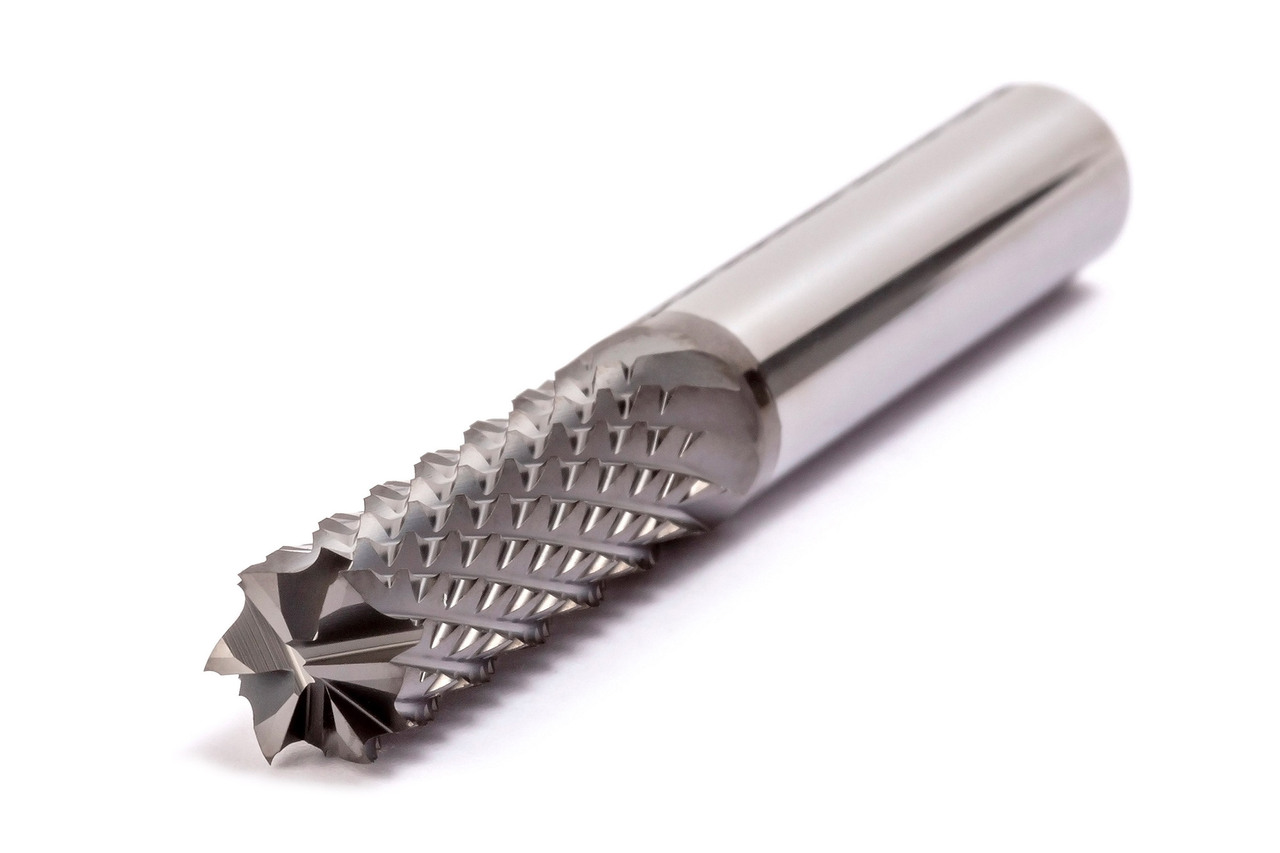

  • Produktbild OptiMill®-Graphite-MT

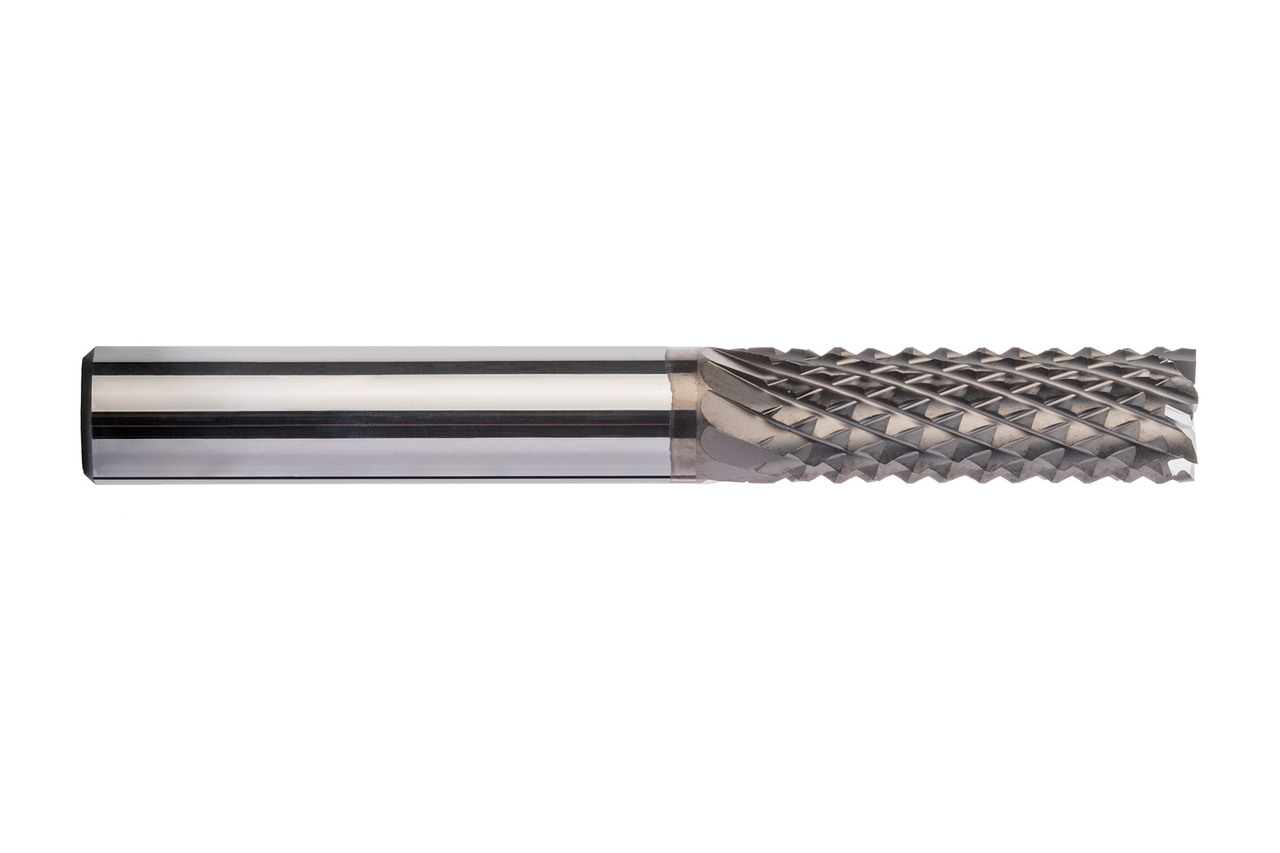

  • Produktbild OptiMill®-Graphite-MT
  • Produktbild OptiMill®-Graphite-MT

Durchmesser d1 (mm)

5.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31153055

Menge

Ihrem Warenkorb hinzugefügt

Produktbeschreibung

Der Vielzahnfräser OptiMill®-Graphite-MT wurde speziell zur Schruppbearbeitung von Graphitelektroden entwickelt. Der MAPAL Vielzahnfräser eignet sich dank seiner Diamantbeschichtung und bis zu 16 Schneiden besonders bei sehr hohen Abtragsraten.

Materialeignung

P
P1
P2
P3
P4
P5
P6
M
M1
M2
M3
K
K1
K2
K3
N
N1
N2
N3
bestens geeignet
N4
S
S1
S2
S3
S4
S5
H
H1
H2
H3

Technische Daten

Produktklasse
Expert-Line

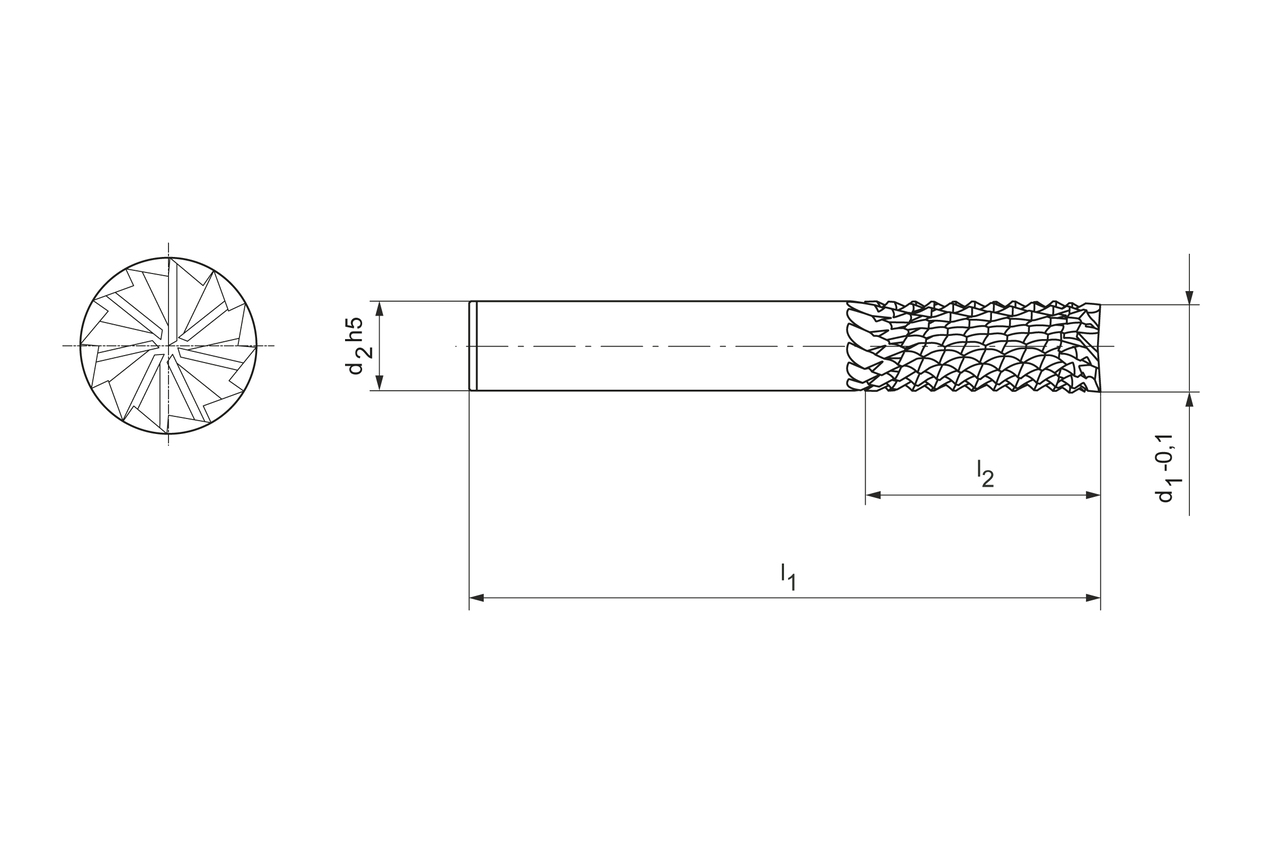

Schneidendurchmesser (d1)
5   mm
Schaftdurchmesser (d2)
6   mm
Gesamtlänge (l1)
57   mm
Schneidenlänge (l2)
16   mm
Anzahl Schneiden (z)
8
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
Schaft Typ
HA
Schneidstoff
HC117
Materialgruppe
ZC
Spezifikation
SCM106-0500Z08R-S-HA-HC117

Downloads

Technische Zeichnung in dxf
31153055_608112485-000-00-ED1.DXF
Technische Zeichnung in pdf
31153055_608112485-000-00-ED1.PDF
Technische Zeichnung in tif
31153055_608112485-000-00-ED1.TIF
Schnittwertempfehlung
31153055_OptiMill-Graphite-MT_DE.pdf
